МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНЦЫ БОЛТОВ, ВИНТОВ И ШПИЛЕК

ГОСТ
12414-94

(ИСО 4753-83)

Размеры

Ends of bolts, screws and studs. Sizes

Дата введения 1996-01-01

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении Госстандарта России

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 6 от 21 октября 1994 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Белстандарт

Республика Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

Настоящий стандарт представляет собой полный аутентичный текст ИСО 4753-83 «Изделия крепежные. Концы крепежных деталей с наружной метрической резьбой ИСО» за исключением двух типов ступенчатых концов (с конусом и со сферой), введенных дополнительно для потребностей экономики страны

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 28 сентября 1995 г. № 492 межгосударственный стандарт ГОСТ 12414-94 (ИСО 4753-83) введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1996 г.

4 ВЗАМЕН ГОСТ 12414-66

5 ПЕРЕИЗДАНИЕ

1 Область применения

Настоящий стандарт устанавливает формы и размеры концов болтов, винтов и шпилек с метрической резьбой диаметром от 1 до 52 мм.

2 Размеры

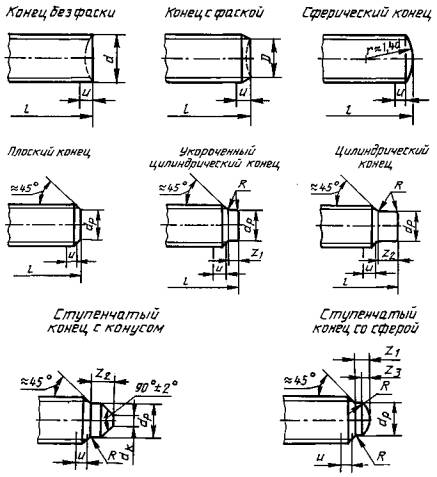

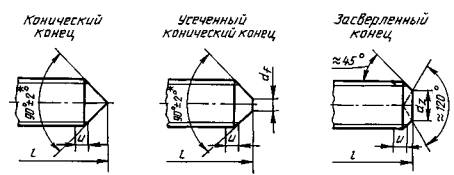

Формы и размеры концов должны соответствовать указанным на рисунках и в таблице 1.

* 120°±2° для винтов короткой длины.

Примечания

1 u = 2P - участок неполной резьбы.

2 Наибольший диаметр торца стержня D должен быть меньше внутреннего диаметра резьбы.

3 Угол 48° относится только к части конца меньше внутреннего диаметра резьбы.

4 Радиус скругления R приблизительно равен 0,03 - 0,1d.

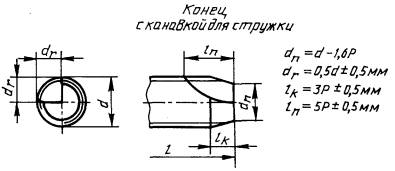

5 Допускается другая форма канавки для стружки.

Таблица 1

d

dph 14

d*th 16

dzh 14

dkh 14

z1 + IT 14

z2 + IT 14

z3

1

0,5

0,10

-

-

0,20

-

0,1

1,2

0,6

0,12

-

-

0,30

-

0,2

1,4

0,7

0,14

0,7

-

0,35

0,70

0,2

1,6

0,8

0,16

0,8

-

0,40

0,80

0,2

1,8

0,9

0,18

0,9

-

0,45

0,90

-

2

1,0

0,20

1,0

0,2

0,50

1,00

0,3

2,2

1,2

0,22

1,1

-

0,55

1,10

-

2,5

1,5

0,25

1,2

0,3

0,63

1,25

0,4

3

2,0

0,30

1,4

0,4

0,75

1,50

0,4

3,5

2,2

0,35

1,7

0,4

0,88

1,75

0,4

4

2,5

0,40

2,0

0,5

1,00

2,00

0,5

4,5

3,0

0,45

2,2

-

1,12

2,25

-

5

3,5

0,50

2,5

0,5

1,25

2,50

0,6

6

4,0

1,50

3,0

0,5

1,50

3,00

0,7

7

5,0

2,00

4,0

0,5

1,75

3,50

0,8

8

5,5

2,00

5,0

0,5

2,00

4,00

1,0

10

7,0

2,50

6,0

1,0

2,50

5,00

1,0

12

8,5

3,00

7,0

1,0

3,00

6,00

1,2

14

10,0

4,00

8,5

2,0

3,50

7,00

1,5

16

12,0

4,00

10,0

3,0

4,00

8,00

1,7

18

13,0

5,00

11,0

4,0

4,50

9,00

2,0

20

15,0

5,00

13,0

5,0

5,00

10,00

2,0

22

17,0

6,00

15,0

5,0

5,50

11,00

2,5

24

18,0

6,00

16,0

6,0

6,00

12,00

2,5

27

21,0

8,00

-

7,0

6,70

13,50

-

30

23,0

8,00

-

7,0

7,50

15,00

-

33

26,0

10,00

-

8,0

8,20

16,50

-

36

28,0

10,00

-

8,0

9,00

18,00

-

39

30,0

12,00

-

8,0

9,70

19,50

-

42

32,0

12,00

-

8,0

10,50

21,00

-

45

35,0

14,00

-

11,0

11,20

22,50

-

48

38,0

14,00

-

14,0

12,00

24,00

-

52

42,0

16,00

-

-

13,00

26,00

-

* Для ≤ М5 плоская часть на конусе не обязательна, допускается незначительное скругление конца.

Ключевые слова: болты, винты, шпильки, размеры
