ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
КОНСТРУКЦИЯ
ГОСТ 24191-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
Конструкция
Packing hoop.
Design
|
ГОСТ
24191-80
|
Дата
введения 01.07.81
Несоблюдение
стандарта преследуется по закону
1.
Настоящий стандарт распространяется на уплотнительные кольца, применяемые в
соединениях стеклянных труб наружным диаметром 45 мм с трубными досками
воздухоподогревателей (теплообменников).
Требования
настоящего стандарта являются обязательными.
(Измененная
редакция, Изм. № 2).
2.

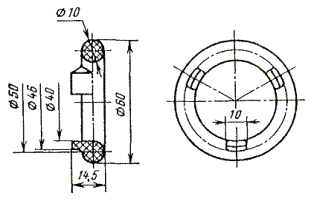

Конструкция и основные размеры уплотнительных колец должны соответствовать
указанным на чертеже.
Масса
- 0,03 кг, не более, для резины плотностью 2,12 г/см3.
Пример условного обозначения
уплотнительного кольца для трубы наружным диаметром Dн = 45 мм:
Кольцо
45 ГОСТ 24191-80
3.
Материал колец - резина по рабочим чертежам, утвержденным в установленном
порядке.
4. Технические требования - по ГОСТ 24201-80.
5. Коды
ОКП приведены в приложении.
(Введен
дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
|
Условное
обозначение кольца
|
Код
ОКП и контрольное число
|
|
45
|
25
3167 0407 01
|
(Введено
дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством
монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г.
Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И.
Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 19695-74
4. Срок проверки - 1 квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1,
утвержденным в январе 1988 г. (ИУС 4-88).
Снято
ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
