ГОСТ 25412-90 «Пластины твердосплавные напаиваемые типа 32. Конструкция и размеры»

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 32

Конструкция и размеры

Hard metal brazed tips, type 32. Design and dimensions

ГОСТ
25412-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для резцов при прорезке канавок в шкивах под клиновые ремни.

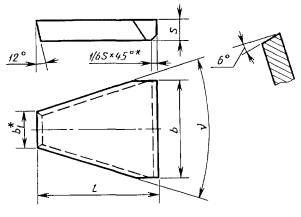

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин	l	b	b₁	s	град.	Основное применение	Дополнительное применение	Применение по специальному заказу
32190	20	14	4,4	5,0	34	№ 2, № 4, № 5, № 10	№ 3, № 8, № 9, № 11
32210	25	18	6,0	5,0		№ 2, № 4, № 5, № 10	№ 3, № 8, № 9, № 11
32230	32	22	7,8	6,0		№ 2, № 4, № 10	№ 3, № 5, № 8, № 9, № 11
32250	36	28	10,3	6,0		№ 2, № 4, № 10	№ 3, № 5, № 8, № 9, № 11
32270	45	38	14,5	8,0	36	№ 2, № 4, № 10	№ 3, № 5, № 9, № 11	№ 8
32290	50	44	17,0	8,0	36	№ 2, № 4, № 10	№ 3, № 5, № 9, № 11	№ 8

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	Т15К6	Т14К8	Т5К10	ТТ10К8-Б	ВК6-ОМ, ВК6-М, ВК6	ВК8	ВК10-ХОМ
32190	11,30	11,40	12,80	13,70	14,90	14,80	14,90
32210	18,40	18,50	20,90	22,40	24,30	24,00	24,17
32230	36,00	36,20	40,80	43,50	47,60	47,00	47,33
32250	50,10	50,40	57,00	61,00	66,30	65,50	65,96
32270	114,00	115,00	130,00	139,00	151,00	149,00	150,04
32290	147,00	148,00	167,00	179,00	195,00	192,00	193,34
