МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА
48
Конструкция
и размеры
Hard metal
brazed tips, type 48. Design and dimensions
|
ГОСТ
25422-90
|
Дата введения 01.07.93
1. Настоящий стандарт распространяется
на пластины для резцов при нарезании трапецеидальной резьбы.

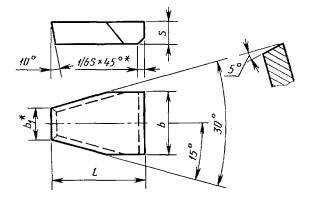

2. Конструкция и размеры пластин должны соответствовать указанным на
чертеже и в табл. 1.
* Размеры
для пресс-форм.
Таблица 1
Размеры в
мм
|
Обозначение пластин
|
l
|
b
|
b1
|
s
|
Основное применение
|
Дополнительное применение
|
|
48010
|
12
|
4,0
|
1,5
|
4
|
№ 2
|
№ 4, № 8, № 9, № 10
|
|
48030
|
16
|
5,5
|
2,1
|
№ 2
|
№ 4, № 8, № 9, № 10
|
|
48050
|
18
|
8,5
|
3,4
|
6
|
№ 2, № 10
|
№ 4, № 8, № 9
|
|
48070
|
10,0
|
4,6
|
№ 2
|
№ 4, № 8, № 9, № 10
|
|
48090
|
20
|
13,0
|
5,8
|
№ 10
|
№ 2, № 4, № 8, № 9
|
|
48110
|
22
|
15,0
|
7,2
|
№ 10
|
№ 2, № 4, № 8, № 9, № 10
|
|
48130
|
25
|
18,0
|
8,8
|
7
|
№ 10
|
№ 2, № 4, № 8, № 9
|
3. Условное
обозначение пластин - по ГОСТ
25393.
4. Ориентировочная масса пластин
указана в приложении.
5. Технические требования - по ГОСТ
2209.
6. Применяемые марки сплавов: №
2 -Т15К6; № 4 - Т5К10; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин
|
Ориентировочная масса
пластин в г из твердого сплаве марок
|
|
Т15К6
|
Т5К10
|
ВК6-ОМ, ВК6-М, ВК6
|
ВК8
|
|
48010
|
1,78
|
2,02
|
2,36
|
2,33
|
|
48030
|
3,32
|
3,76
|
4,40
|
4,33
|
|
48050
|
8,20
|
9,30
|
10,80
|
10,70
|
|
48070
|
9,75
|
11,00
|
12,90
|
12,70
|
|
48090
|
13,60
|
15,40
|
17,90
|
17,70
|
|
48110
|
17,60
|
20,00
|
23,30
|
23,00
|
|
48130
|
27,90
|
31,70
|
36,90
|
36,50
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством
металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством
продукции и стандартам от 31.10.90 № 2763
3. ВЗАМЕН ГОСТ 25422-82
4.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ 2006 г.
|
|
