ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм
СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ
на
Ру
£ 2,5 МПа (≈ 25 кгс/см2)

ОСТ 36-20-77

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР

Москва

РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам (ВНИИмонтажспецстрой)

Зам. директора по научной работе, д-р техн. наук Б.В. Поповский

Зав. лабораторией технологических трубопроводов, канд. техн. наук Р.И. Тавастшерна

Руководитель темы, канд. техн. наук А.И. Бесман

Исполнители Т.А. Тузова, В.О. Озеров

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главным техническим управлением Министерства монтажных и специальных строительных работ СССР

Начальник В.М. Орлов

Начальник отдела норм и стандартов В.И. Аксенов

СОГЛАСОВАНЫ с Госгортехнадзором СССР

Зам. начальника управления по котлонадзору и подъемным сооружениям А.И. Мурачев

Главными управлениями Министерства монтажных и специальных строительных работ СССР:

ГлавУПП

Главный инженер Ю.С. Летников

Главхиммонтажем

Главный технолог Б.А. Тыркин

Главнефтемонтажем

Главный технолог В.М. Ашмян

Главтехмонтажем

Главный технолог Д.С. Корелин

Главметаллургмонтажем

Зам. начальника В.И. Фотеев

Главлегпродмонтажем

Зам. начальника Д.М. Гайдамак

УТВЕРЖДЕНЫ и ВВЕДЕНЫ В ДЕЙСТВИЕ ПРИКАЗОМ Министерства монтажных и специальных строительных работ СССР от 29 марта 1977 г. № 69

Заместитель министра С.В. Подобедов

ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ на Ру £ 2,5 МПа (≈ 25 кгс/см2).

ОТВОДЫ ШТАМПОСВАРНЫЕ

R = 1,5Dу ПОД УГЛОМ 90°

Размеры

ОСТ
36-20-77

Вводится впервые

Приказом Минмонтажспецстроя СССР от 29 марта 1977 г. № 69 срок введения установлен с 1 января 1978 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на штампосварные отводы R = 1,5DУ под углом 90° из углеродистой стали на Ру £ 2,5 МПа (≈ 25 кгс/см2).

2. Назначение и условия применения отводов - по ОСТ 36-19-77.

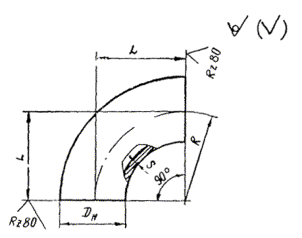

3. Конструкция, размеры, масса и условное давление отводов должны соответствовать указанным на чертеже и в таблице.

3.1. Допускается изготавливать отводы с другими углами между торцами.

4. Отводы должны иметь не более двух продольных сварных швов.

4.1. Отводы Dу 1200 мм и более допускается изготавливать с двумя продольными и одним поперечным сварными швами.

Размеры, мм

Условное давление Pу, МПа (кгс/см2), не более, для сред

Масса, кг

Dу

Dн

R

L

S

неагрессивных

среднеагрессивных

600

630

900

900

7

1,6 (16)

1,0 (10)

152

10*

2,5 (25)

1,6 (16)

216

12*

-

2,5 (25)

258

800

820

1200

1200

8

1,6 (16)

1,0 (10)

302

10

-

1,6 (16)

376

14

2,5 (25)

2,5 (25)

524

1000

1020

1500

1500

8

1,0 (10)

0,63 (6,3)

470

10

1,6 (16)

1,0 (10)

586

15

2,5 (25)

1,6 (16)

875

1200

1220

1800

1800

9

1,0 (10)

0,63 (6,3)

759

12

1,6 (16)

1,0 (10)

1010

15

-

1,6 (16)

1259

1400

1420

2100

2100

10

1,0 (10)

0,63 (6,3)

1146

14

1,6 (16)

1,0 (10)

1601

* Изготавливаются до освоения выпуска бесшовных отводов по ГОСТ 17375-77.

5. Материал и технические требования - по ОСТ 36-26-77.

Пример условного обозначения отводов под углом 90° Dн = 630 мм, S = 10 мм из стали ВСт3сп:

Отвод 90° 630´10 ВСт3сп ОСТ 36-20-77.

лист регистрации изменений

ОСТ _______________________________

(Обозначение стандарта)

Изм.

Номер листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
