ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ Сварные ПЕРЕХОДНЫЕ для трубопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.03-82

Взамен НО 1077-60 в части Рном.=380 кгс/см2, t=280ºC

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на тройники сварные переходные трубопроводов тепловых электростанций с абсолютным давлением и температурой воды:

Р=37,27 МПа (380 кгс/см2), t=280ºC;

Р=23,54 МПа (240 кгс/см2), t=250ºC;

Р=18,14 МПа (185 кгс/см2), t=215ºC.

(Измененная редакция. Изм. № 3)

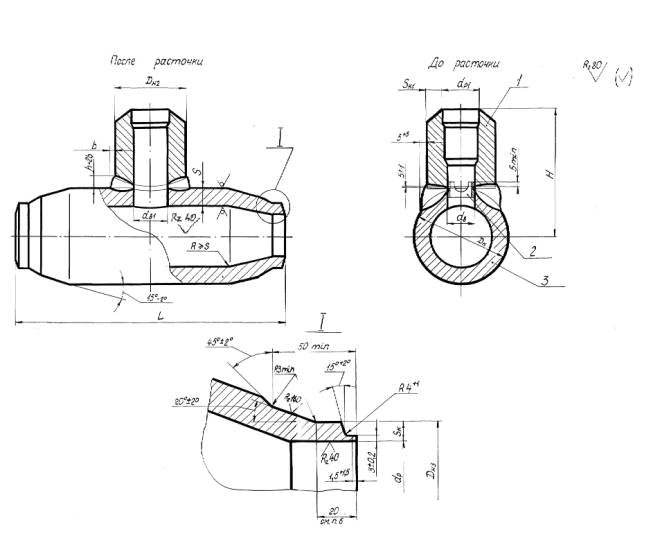

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1.

3. Выбор сварочных материалов в зависимости от вида сварки производить по ОСТ 108.940.02-82.

4. После сварки штуцер поз. 1 растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал трубы поз. 3 - сталь 15ГС ТУ 14-3-460-75.

6. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

8. Масса наплавленного металла уточняется технологическим процессом.

Пункт 8. (Введен дополнительно. Изм. № 2)

(Измененная редакция. Изм. № 2)

Таблица 1

Размеры в мм

Исполнение

Условные проходы Dy Dy1

Присоединяемые трубы

Dн*

Dн2*

Dн3

dв

dв1

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Р=37,27 МПа (380 кгс/см2), t=280ºC

01

250×200

325×42

273×36

377

300

325

+4

-1

186

+1,3

190

±0,5

Р=23,54 МПа (240 кгс/см2), t=250ºC

02**

225×175

273×24

219×19

325

219

273

+4

-1

170

+1,3

174

±0,5

Р=18,14 МПа (185 кгс/см2), t=215ºC

03**

225×175

273×19

219×16

325

219

273

+4

-1

170

+1,3

174

±0,5

(Измененная редакция. Изм. № 3)

Продолжение табл.1

Размеры в мм

Исполнение

dр

dр1

L

H

S

Sк

Sк1

b

Масса наплавленного металла, кг

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Пред. откл. ±5

не менее

не менее

Р=37,27 МПа (380 кгс/см2), t=280ºC

01

245

+0,72

203

+0,72

850

449

50

36,4

30,8

37

5,1

451

Р=23,54 МПа (240 кгс/см2), t=250ºC

02**

226

+0,72

182

+0,72

650

306

42

20,2

16,5

17

2,4

214

Р=18,14 МПа (185 кгс/см2), t=215ºC

03**

236

+0,72

188

+0,72

650

306

28

16,0

13,2

17

2,4

154

* Размеры для справок

** Допускается применять в технически обоснованных случаях.

Пример условного обозначения тройника переходного с условным проходом Dy× Dy1 225×175 мм исполнения 02:

ТРОЙНИК ПЕРЕХОДНЫЙ 225×175 02 ОСТ 108.104.03-82

Пример маркировки: 02 ОСТ 108.104.03-82

Таблица 2

Обозначение

Поз. 1

Штуцер

Поз. 2

Кольцо подкладное

Поз. 3

Труба

Количество

1

1

1

Обозначение

01 ОСТ 108.104.03-82

06 ОСТ 108.462.03-82

19 ОСТ 108.520.02-82

-

02 ОСТ 108.104.03-82

12 ОСТ 108.462.03-82

17 ОСТ 108.520.02-82

03 ОСТ 108.104.03-82

16 ОСТ 108.462.03-82

17 ОСТ 108.520.02-82





ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
