ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ для трубопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.08-82

Взамен ОСТ 24.104.12 в части Рном.=230 кгс/см2, t=230ºC

Рном.=185 кгс/см2, t=215ºC

Рном.=40 кгс/см2, t=440ºC

Рном.=76 кгс/см2, t=145ºC

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной для трубопроводов тепловых электростанций с абсолютным давлением и температурой среды:

Р=37,27 МПа (380 кгс/см2), t=280ºC;

Р=23,54 МПа (240 кгс/см2), t=250ºC;

Р=18,14 МПа (185 кгс/см2), t=215ºC;

Р=3,92 МПа (40 кгс/см2), t=440ºC;

Р=7,45 МПа (76 кгс/см2), t=145ºC;

Р=4,31 МПа (44 кгс/см2), t=340ºC;

Р=3,92 МПа (40 кгс/см2), t=200ºC.

(Измененная редакция. Изм. № 3)

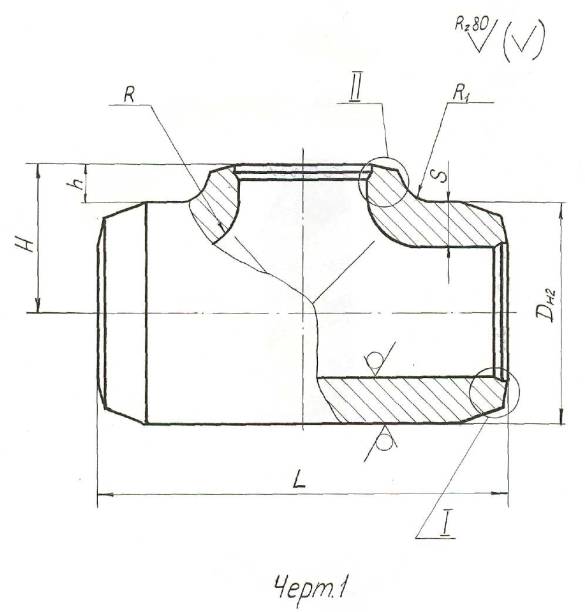

2. Конструкция, размеры и материал тройников должны соответствовать указанным на черт. 1÷3 и в таблице.

3. Размеры высот Н и h радиусов R и R1 и толщины стенки Sk1 могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

4. Предельные отклонения по наружному диаметру 2 не должны превышать плюс 1,25% и минус 2%.

5. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

6. Размер S1 обеспечивается технологией изготовления.

Пункт 6. (Введен дополнительно. Изм. № 4)



(Измененная редакция. Изм. № 2)




Размеры в мм

Испол­нение

Черт.

Условный проход Dy

Присоединяемые трубы

Dн

Dн1

Dн2

dp

L

Н*

h

S

S1*

Sk

Sk1

R

R1

Материал (марка, ГОСТ, ТУ)

Масса, кг

Наружный диаметр

толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Пред. откл. +5

не менее

не менее

не менее

не более

Номин.

Пред. откл.

Р=37,27 МПа (380 кгс/см2), t=280ºC

01**

2

150

194

26

196

±2

196

+2

225

144

+0,53

450

±5

148

35

42

25,0

23,1

23,2

75

30

+5

Сталь 15ГС

ТУ 14-3-460-75

108,0

Р=23,54 МПа (240 кгс/см2), t=250ºC

02

2

150

194

17

196

±2

198

+2

225

161

+0,53

500

±5

148

35

36

20,0

14,8

15,1

75

30

+5

Сталь 15ГС

ТУ 14-3-460-75

106,0

03

175

219

19

222

219

+3

245

182

+0,60

153

30

16,5

16,9

04

225

273

24

276

277

310

226

600

215

60

50

29,0

20,2

20,5

105

45

240,0

05

250

325

28

328

±2,0

325

360

271

+0,68

650

245

65

30,0

23,8

24,2

115

55

301,0

Р=18,14 МПа (185 кгс/см2), t=215ºC

06

2

150

194

15

196

±2

198

+2

225

166

+0,53

500

±5

153

40

36

20,0

11,9

12,1

75

30

+5

Сталь 15ГС

ТУ 14-3-460-75

106,0

07

175

219

16

222

222

+3

245

188

+0,60

158

35

13,2

13,5

08

225

273

20

276

277

320

236

600

220

60

50

29,0

16,0

16,2

105

45

240,0

09

250

325

22

328

±2,0

328

360

283

+0,68

650

250

70

30,0

18,7

19,0

115

55

301,0

Р=3,92 МПа (40 кгс/см2), t=440ºC; Р=7,45 МПа (76 кгс/см2), t=145ºC

10

2

150

159

9

161

±2

162

+2

176

142

+0,53

400

±5

110

22

17

10,0

7,2

7,2

45

20

+5

Сталь 15ГС

ТУ 14-3-460-75

29,7

11

200

219

13

222

219

+3

240

195

+0,72

500

160

40

24

14,0

9,5

9,5

50

73,7

12

250

273

16

276

273

295

244

550

193

45

28

17,0

11,5

11,5

60

25

112,0

13

300

325

19

328

±2,0

328

360

290

+0,68

650

225

35

36

19,0

13,5

13,5

75

30

187,0

Р=4,31 МПа (44 кгс/см2), t=340ºC; Р=3,92 МПа (40 кгс/см2), t=200ºC

14

2

150

159

7

161

±2

161

+2

176

147

+0,53

400

±5

113

25

15

9,0

4,4

4,4

45

20

+5

Сталь 15ГС

ТУ 14-3-460-75

26,9

15

200

219

9

222

222

+3

240

203

+0,60

500

155

35

19

11,0

5,6

5,6

50

59,5

16

250

273

10

276

276

295

254

550

193

45

24

14,0

6,6

6,6

60

25

99,0

17

300

325

13

328

328

360

303

+0,68

650

220

40

32

19,0

7,6

7,6

65

30

177,0

18

350

377

13

380

±2,0

379

+4

400

354

700

280

80

26

16,0

8,6

8,6

60

25

Сталь 20ГС

ТУ 14-3-460-75

197,0

19

400

426

14

430

426

435

401

+0,76

750

288

60

26

16,0

9,5

9,8

55

25

211,0

Р=4,31 МПа (44 кгс/см2), t=340ºC

20

2

450

465

16

468

±2,0

4655

+4

505

437

+0,76

850

±5

328

75

40

24,0

10,5

10,8

85

40

+5

Сталь 16ГС

ТУ 14-3-460-75

411,0

Р=3,92 МПа (40 кгс/см2), t=200ºC

21

3

125

133

5

135

±2

136

+2

150

124

+0,53

400

±5

100

25

20

12,0

3,2

3,5

50

25

+5

Сталь 15ГС

ТУ 14-3-460-75

29,2

Р=37,27 МПа (380 кгс/см2), t=280ºC

22

2

300

377

50

380

±2,0

383

+4

460

281

+0,81

850

±5

300

70

95

57,0

47,0

47,0

160

40

+5

Сталь 16ГС

ТУ 14-3-460-75

866,0




** Для исполнения 01 предельное отклонение на размер h - ±5.

(Измененная редакция. Изм. № 2)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

* Размер для справок

Пример условного обозначения тройника штампованного равнопроходного с условным проходом Dу 150 мм исполнения 06:

ТРОЙНИК РАВНОПРОХОДНЫЙ 150 06 ОСТ 108.104.08-82

Пример маркировки: 06 ОСТ 108.104.08-82

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
