МИНИСТЕРСТВО СТРОИТЕЛЬСТВА И ЭКСПЛУАТАЦИИ АВТОМОБИЛЬНЫХ ДОРОГ РСФСР

ГИПРОДОРНИИ



МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
по назначению расчетных параметров суглинистых грунтов земляного полотна для проектирования и реконструкции дорожных одежд в юго-восточной части Западной Сибири (Томская и Кемеровская области)



Одобрены

Главным производственно-техническим

управлением Минавтодора РСФСР

(№ 24 от 13.12.77)



Москва 1979



СОДЕРЖАНИЕ

Методические рекомендации по назначению расчетных параметров суглинистых грунтов земляного полотна для проектирования и реконструкции дорожных одежд в юго-восточной части Западной Сибири. Министерство строительства и эксплуатации автомобильных дорог РСФСР. Центральное Бюро Научно-Технической Информации.

Приведены расчетные параметры грунтов для целей реконструкции нежестких дорожных одежд из условий их прочности и морозоустойчивости, а также для проектирования, когда не предусматриваются мероприятия по регулированию водного режима земляного полотна автомобильных дорог. Рекомендации даны применительно к природным условиям Юго-Восточной, Западной Сибири (II и III дорожно-климатические зоны).

"Методические рекомендации" составлены на основе исследований кафедр "Автомобильные дороги" Томского инженерно-строительного института и "Строительство и эксплуатация автомобильных дорог" Московского автомобильно-дорожного института по изучению водно-теплового режима земляного полотна автомобильных дорог Томской и Кемеровской областей.

ПРЕДИСЛОВИЕ

Создание методов расчета дорожных одежд по упругим деформациям, а для районов избыточного увлажнения и глубокого сезонного промерзания грунтов из условий морозоустойчивости, способствует проектированию конструкций, обеспечивающих как необходимей запас прочности, так и гарантированную их долговечность.

Однако опыт эксплуатации дорог с асфальтобетонными покрытиями в юго-восточной части Западной Сибири показывает, что несмотря на соблюдение при проектировании и строительстве рекомендаций действующих нормативных документов, дорожные одежды разрушаются преждевременно. Это вызвано прежде всего тем, что для слабоизученных в отношении взаимодействия земляного полотна с природно-климатическими факторами районов, нормы, и в частности Инструкция ВСН 46-72, рекомендуют приближенные значения расчетных характеристик грунтов. В связи с этим, проблему увеличения срока службы дорожных одежд можно решить на основе уточнения и обоснования расчетных параметров грунтов земляного полотна с максимальным учетом природных условий юго-восточной части Западной Сибири. Решение такой проблемы будет способствовать проектированию и строительству прочных и экономичных дорожных одежд.

"Методические рекомендации" разработаны на основе результатов исследований по изучению водно-теплового режима земляного полотна на сети постоянно действующих (с 1970 года) наблюдательных постов, расположенных на автомобильных дорогах, находящихся в различных грунтово-гидрологических условиях, на территории Томской и Кемеровской областей. Выбранные для наблюдения участки дорог имели различные конструкции земляного полотна и дорожных одежд, характерные для юго-восточной части Западной Сибири.

При составлении "Методических рекомендаций" использованы материалы научно-технических отчетов по теме: "Повышение устойчивости земляного полотна и оснований дорожных одежд автомобильных дорог Томской и Кемеровской областей" кафедры "Автомобильные дороги" Томского инженерно-строительного института за период с 1970 по 76 г.г.

"Методические рекомендации" по назначению расчетных параметров грунтов земляного полотна для проектирования и реконструкции дорожных одежд в юго-восточной части Западной Сибири разработали проф. докт. техн. наук А.Я. Тулаев (МАДИ), доцент, канд. техн. наук А.И. Шеслер (Институт повышения квалификации минавтодора РСФСР), инж. В.Н. Ефименко (МАДИ).

ОБЩИЕ ПОЛОЖЕНИЯ

1. В районах сезонного промерзания при неблагоприятных грунтово-гидрологических условиях "Инструкция по проектированию дорожных одежд нежесткого типа" (ВСН 46-72) рекомендует предусматривать мероприятия по защите конструкций от влияния мороза и определять толщину дорожных одежд расчетом на морозоустойчивость по допускаемому пучению.

Обоснованное расчетом назначение общей толщины дорожной одежды из морозостойких материалов позволяет ограничить зону промерзания грунтов земляного полотна и уменьшить отрицательную роль пучения.

2. Расчетными параметрами, необходимыми для определения толщины дорожной одежды по условиям морозоустойчивости являются: допустимое пучение (Sп.доп) значения которого нормированы в зависимости от типа покрытия; коэффициент пучения (Kп); величина климатического коэффициента (L0) и глубина промерзания (Zр).

Величина коэффициента пучения может быть выражена в виде функции от Z и L0, поэтому в настоящих "Методических рекомендациях" предложено два расчетных параметра - глубина промерзания и климатический коэффициент с учетом природных условий юго-восточной части Западной Сибири и категории дороги. Последнее позволяет повысить надежность расчетных параметров грунтов и обеспечить безотказность работы проектируемой одежды.

3. В процессе дальнейшего проектирования, в пределах уже установленной общей толщины одежды, расчетом на прочность определяют толщину конструктивных слоев. Расчетными параметрами деформативности и прочности грунтов при расчете по методу (ВСН 46-72), основанному на предположении о работе дорожных одежд в упругой стадии, являются: модуль упругости (Еу, кГс/см2); угол внутреннего трения (J, град) и коэффициент сцепления (С, кГс/см2). Учитывая, что значения деформативных и прочностных параметров находятся в прямой зависимости от влажности грунта (Wp), в Рекомендациях приведен весь комплекс расчетных параметров Wp, Еу, J, С для наиболее широко распространенных в регионе суглинистых грунтов.

4. Теоретические и экспериментальные исследования, а также анализ службы дорог в регионе показали, что влагонакопление и пучение в грунтах земляного полотна в значительной степени определяются режимом промерзания. При этом наибольшее влагонакопление наблюдается после мягких зим, характеризующихся незначительной суммой отрицательных температур воздуха. Отмеченное обстоятельство было учтено при назначении расчете параметров грунтов для юго-восточной части Западной Сибири

НАЗНАЧЕНИЕ ПАРАМЕТРОВ ГРУНТОВ ЗЕМЛЯНОГО ПОЛОТНА ДЛЯ РАСЧЕТА ДОРОЖНЫХ ОДЕЖД НА МОРОЗОУСТОЙЧИВОСТЬ

5. При проектировании дорожных одежд из условия их морозоустойчивости следует принимать такую вероятностную глубину промерзания дорожной конструкции, которая будет формироваться в данных климатических условиях района строительства в наиболее мягкую зиму, характеризующуюся медленным накоплением отрицательных температур воздуха и обеспечивающую наибольший прирост мигрирующей влаги в активной зоне земляного полотна.

Такой подход в определении глубины промерзания дорожной конструкции вызван следующим. Влагонакопление и пучение в грунтах зависят от режима промерзания. Медленному промерзанию соответствует большее количество мигрирующей влаги. При прочих равных условиях одной и той же величине пучения грунтов может соответствовать различная влажность и плотность их верхних слоев, а соответственно, и различная прочность грунтов в расчетный, весенний период. При высоких скоростях промерзания (более 1,6 см/сутки) в начальный период зимы (октябрь-декабрь месяцы) и значительной глубине расположения границы промерзания величина пучения может превысить допустимые пределы за счет влажности слоев грунта, расположенных ниже активной зоны, что не сказывается отрицательно на прочности грунтов земляного полотна и на прочности дорожных одежд в весенний период. Следовательно, высокая скорость и значительная глубина промерзания в суровые зимы не всегда является причиной ухудшения эксплуатационного состояния дорожных одежд в расчетный период в отличие от медленного и сравнительно неглубокого промерзания грунтов в мягкие зимы.

6. Точное определение хода изменения температуры грунта по глубине и во времени пока невозможно из-за того, что нельзя учесть все условия, сопровождающие промерзание. Поэтому закономерно стремление привести формулы по определению глубины промерзания к более приемлемому для практических целей виду.

Анализ результатов наблюдений за глубиной промерзания, выполненных на территории Томской и Кемеровской областей, позволил установить следующую зависимость:

Zp=m·lgΘp+n,

(1)

где         Zp   -          расчетная глубина промерзания грунта земляного полотна от верха дорожной одежды. Средняя толщина дорожной одежды на обследованных участках дорог 40 см*;

              Θp  -          расчетная (исходя из мягкой зимы) сумма отрицательных температур воздуха, градусо-сутки;

              m   -          200,9 и n=-439,3 - коэффициенты, установленные из условия наиболее полного соответствия расчетной глубины промерзания опытным данным.

* При других значениях толщины дорожной одежды за расчетную может быть принята глубина промерзания установленная по формуле (I) с учетом коэффициентов m=425 и n=-1223,5 и с добавлением общей толщины слоев из стабильных материалов.

Точность вычисления Zp по формуле (1) в значительной степени зависит от правильности определения расчетной суммы отрицательных градусо-суток, которая принимается с определенной вероятностью за период между капитальными ремонтами дорожной одежды исходя из мягкой зимы:

Θp=Θср-t·σ,

(2)

где         Θср-          средняя многолетняя сумма отрицательных температур воздуха, градусо-сутки;

              σ    -          среднее квадратическое отклонение;

              t    -          нормированное отклонение сумм от Θср

Путем статистической обработки данных по сети станций Западно-Сибирского Управления Гидрометеослужбы с помощью ЭВМ получены расчетные значения сумм отрицательных градусо-суток и глубин промерзания дорожных конструкций (рис.1).

7. Климатический коэффициент L0 определен из формулы:

L0=Zp/2Tз,

(3)

где         Т3   -          период промерзания дорожной конструкции.

Температура воздуха, обуславливающая начало промерзания грунта земляного полотна, получена на основе предложенного в ХАДИ (проф. В.М. Сиденко) теплотехнического метода расчета дорожной конструкции (земляное полотно + дорожная одежда), как слоистой системы. За конец периода промерзания принята дата наступления весной устойчивой температуры воздуха выше 0°С.

Значения климатического коэффициента приведены на рис.2.

НАЗНАЧЕНИЕ ПАРАМЕТРОВ ГРУНТОВ ЗЕМЛЯНОГО ПОЛОТНА ДЛЯ РАСЧЕТА ДОРОЖНЫХ ОДЕЖД НА ПРОЧНОСТЬ

8. В настоящее время, ввиду отсутствия многолетних наблюдений за расчетными параметрами грунтов земляного полотна для различных условий, наиболее эффективно нормирование их по значениям Wр, используя зависимость Еy; J; С=f(Wp). Этот принцип является пока наиболее достоверным. Его широко применяют в СССР и он использован в настоящих "Методических рекомендациях".

9. При определении расчетных значений влажности земляного полотна исходили из того, что концентрация Сети автомобильных дорог на территории юго-восточной части Западной Сибири неравномерна. Результаты экспериментальных исследований по изучению водно-теплового режима земляного полотна в рассматриваемом регионе и анализ влияния погодно-климатических факторов на состояние грунтов позволили установить, что в условиях резко-континентального климата весеннюю влажность грунтов, при глубоком залегании грунтовых вод можно характеризовать интенсивностью накопления отрицательных температур воздуха за первую половину зимы (октябрь-декабрь месяцы). Этого периода вполне достаточно, чтобы граница промерзания опустилась ниже активной зоны земляного полотна, ограничив тем самым приращение влажности за счет миграционного потока в зону фазовых переходов.

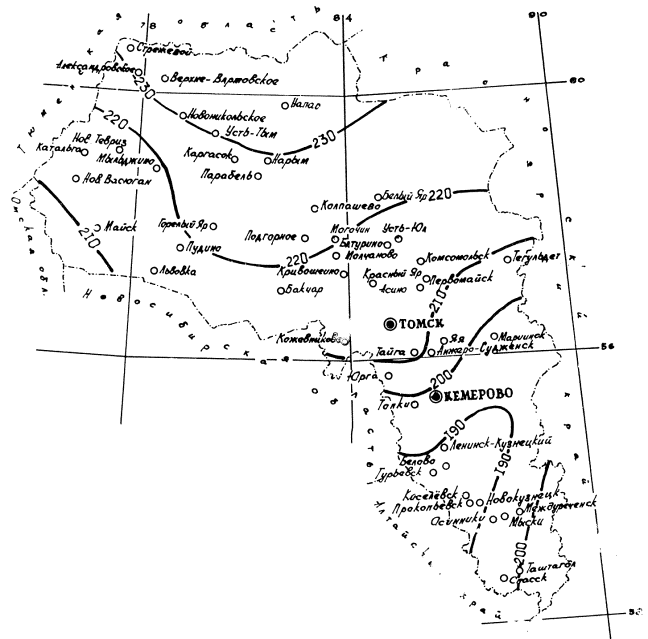

Рис.1 Схематическая карта изолиний расчетной глубины промерзания дорожных конструкций (вероятность 0,95) на территории юго-восточной части Западной Сибири.

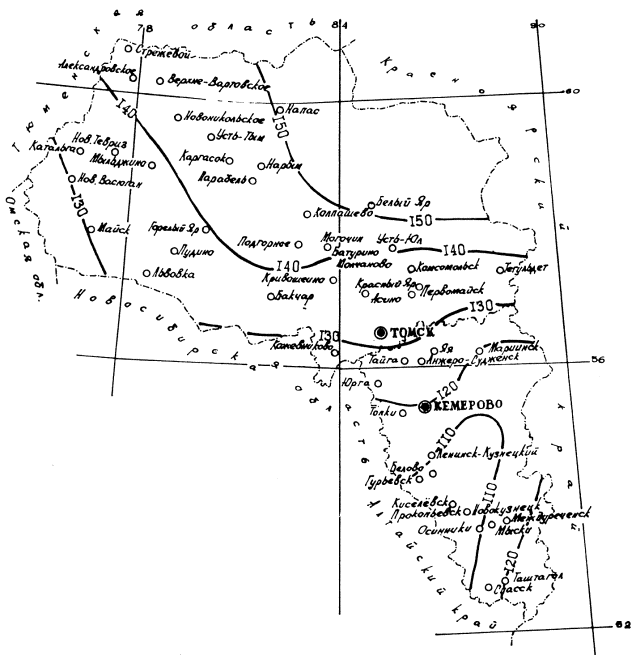

Рис.2 Схематическая карта изолиний климатического коэффициента L0 на территории юго-восточной части Западной Сибири

Поэтому для определения расчетной влажности, для случаев глубокого залегания грунтовых вод, был разработан метод, который не требует данных непосредственного определения влажности грунтов. При его использовании необходимы значения метеорологических параметров, влияющих на влагонакопление в грунтах.

10. Для определения Wp заданной обеспеченности предложена формула, позволяющая учитывать температурно-влажностный режим отдельных районов региона:

(4)

где         Θр(о-д)-       расчетная (исходя из мягкой зимы) сумма отрицательных температур воздуха за октябрь-декабрь месяцы, градусо-сутки;

              Kc        -      гидротермический коэффициент Селянинова.

Установление расчетной влажности грунтов сводится к следующему:

10.1 - по данным справочника по климату СССР устанавливается значение гидротермического коэффициента

(5)

где         r    -          сумма осадков в миллиметрах за период с температурой воздуха выше 10°С;

              ΣT -          сумма температур воздуха в градусах за тот же период.

10.2 - по данным метеорологической станции, ведущей наблюдения в районе проектируемой дороги, выбирают данные о температуре воздуха в первые три месяца зимы (октябрь-декабрь месяцы) за ряд лет.

10.3 - применяя теорему А.М. Ляпунова, с вероятностью повторяемости (Р%) в зависимости от категории проектируемой дороги, устанавливается величина расчетной суммы отрицательных температур воздуха из уравнения (2).

10.4 - из зависимости (4) устанавливается величина расчетной влажности. Для дорог с усовершенствованными типами покрытий расчеты выполнены с 5-процентной обеспеченностью (надежность 95%), для дорог с переходными типами покрытий - с 10% обеспеченностью.

11. Учитывая, что значительная часть региона характеризуется избыточным увлажнением, а грунтово-гидрологические и климатические условия предопределяют увлажнение земляного полотна в жидкой форме, для определения Wp при близком залегании уровня грунтовых вод использован метод прогнозирования разработанный проф. И.А. Золотарём (ВОЛАТТ), который неоднократно применялся в сходных природных условиях.

Сущность метода заключается в последовательном прогнозировании осенней Wос и весенней Wвес влажности грунта земляного полотна с учетом:

- характера увлажнения;

- глубины расположения грунтовых вод осенью;

- возвышения бровки земляного полотна Hв над уровнем грунтовых вод;

- коэффициента влагопроводности грунта земляного полотна KI

- продолжительности периода осеннего влагонакопления τвл, которая устанавливается на основе метеорологических характеристик района;

- характеристики скорости промерзания дорожной конструкции, которая определяется теплотехническим расчетом с учетом периода промерзания τпр, минимальной среднемесячной температуры воздуха Θмин, теплофизических характеристик грунта земляного полотна и слоев дорожной одежды, объемной массы и влажности грунта.

12. Определение прочностных и деформативных характеристик суглинистых грунтов выполнено по экспериментально установленным зависимостям Ey; J; С=f(Wp)(рис. 3)

ДОРОЖНОЕ РАЙОНИРОВАНИЕ ЮГО-ВОСТОЧНОЙ ЧАСТИ ЗАПАДНОЙ СИБИРИ

13. При проектировании, строительстве и эксплуатации дорог необходимо максимально учитывать местные природные условия. Строительными нормами и правилами проектирования автомобильных дорог СССР (СНиП II-Д.5-72) предусмотрено деление территории СССР на пять дорожно-климатических зон. В соответствие с этим территория Юго-востока Западной Сибири разделена на две зоны - вторую и третью.

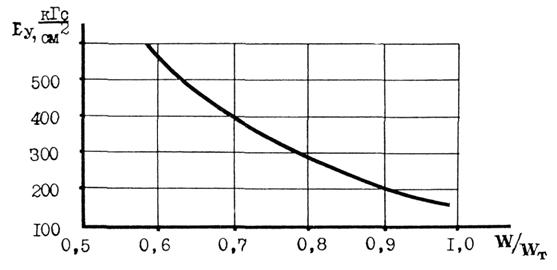

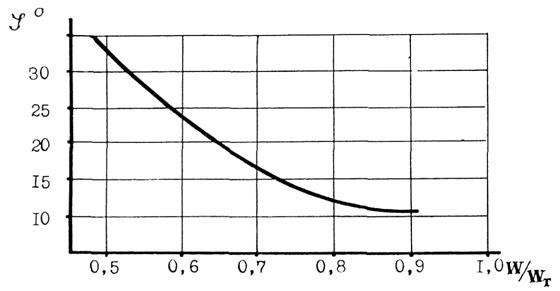

Рис. 3 Графики зависимостей модуля упругости (Еy), коэффициента сцепления (С ) и угла внутреннего трения (J) суглинистых грунтов Юго-востока Западной Сибири от относительной влажности

Такое деление территории юго-восточной части Западной Сибири (Томская и Кемеровская области) площадью 410 тыс. км2, простирающейся с Севера на Юг более чем на 900 км, является недостаточным и не позволяет наиболее полно учитывать природные условия при проектировании автомобильных дорог.

14. В основу детализации районирования Юго-востока Западной Сибири принята таксонометрическая система, предложенная проф. В.М. Сиденко (ХАДИ) - зона, подзона, район и участок. В качестве единицы масштаба таксонометрической системы приняв дорожный район, представляющий собой генетически однородную территорию, характеризуемую типичными, свойственным только ей климатом, геологией и рельефом местности, почвами, растительностью, поверхностными и подземными водами и, как следствие, родом грунта, его влажностью в характерные периоды года, деформативными и прочностными свойствами. С учетом изложенного на территории Томской и Кемеровской областей выделено 5 дорожных районов (рис.4, табл.П.1)

15. С учетом вышеизложенных методик для выделенных дорожных районов рекомендованы расчетные значения влажности, прочностных и деформативных характеристик наиболее широко распространенных в юго-восточной части Западной Сибири пылеватых суглинистых грунтов (табл. П.2, П.3).

В таблице П.2 приведены расчетные значения параметров грунтов при глубоком залегании грунтовых вод. В таблице П.3 - при близком залегании грунтовых вод.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Римские цифры (II; III) - дорожно-климатические зоны;

Буквы (Р; X; Г) - подзоны (равнинная, холмистая, горная );

Арабские цифры (1-5) - дорожные районы

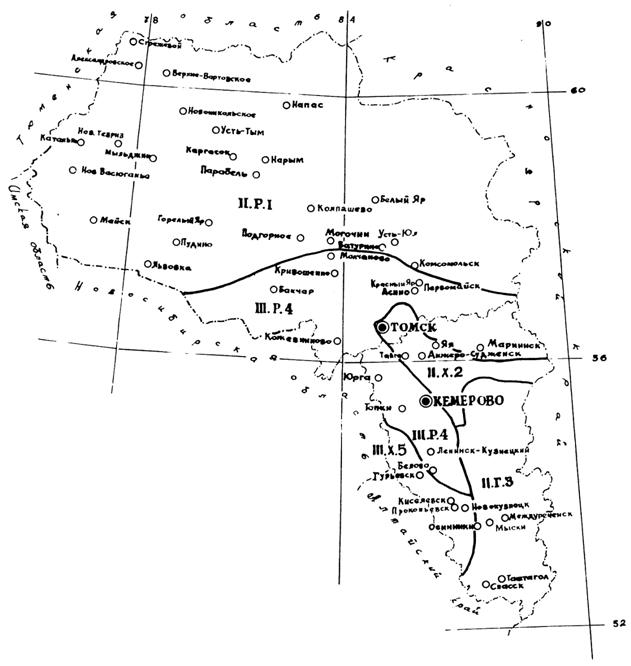

Рис. 4 Уточнение дорожно-климатического районирования территории гаго - восточной части Западной Сибири

ПРИЛОЖЕНИЯ

Таблица П.1

Характеристика дорожного района

Индекс дорожного района

Климатическая зона

Тип рельефа

Почво-грунты

Увлажненность

(ГТК)

Среднегодовая температура воздуха,

°С

П.Р.1

Лесная зона избыточного увлажнения

I-II

Глины, тяжелые суглинки, суглинки, супеси

1,4-1,6

-2,2

П.Х.2

II-III

Тяжелые суглинки, суглинки

1,4-1,6

-0,6

П.Г.3

III-V

Суглинки, щебенистые грунты

1,6-2,2

-1,2

Ш.Р.4

Лесостепная зона

I-II

Глины, тяжелые суглинки, суглинки, супеси

1,2-1,4

-0,5

Ш.Х.5

III-IV

Тяжелые суглинки, суглинки

1,0-1,2

-0,3

Примечания:

1. Для характеристики увлажненности отдельных районов использован гидротермический коэффициент Селянинова (ГТК). Для II дорожно-климатической зоны значения ГТК 1,4; III - ГТК =1-1,4

2. По видам рельефа территория юго-восточной части Западной Сибири разделена на пять типов в зависимости от частоты чередования отметок и их высоты. Первый тип рельефа - равнинный, второй и третий - слабохолмистый и холмистый, четвертый и пятый - гористый и горный.

Таблица П.2

Расчетные характеристики пылеватых суглинистых грунтов земляного полотна для участков глубокого залегания грунтовых вод.

Индекс дорожного района

Тип покрытия*

W,

в долях ед.

E,

кГс/см2

J,

градусов

C,

кГс/см2

П.Р.1

к

0,88

210

11

0,08

О

0,84

235

11

0,10

П.Х.2

К

0,86

220

11

0,09

О

0,82

250

12

0,11

П.Г.3

К

0,90

195

11

0,07

О

0,86

220

11

0,09

III.Р.4

К

0,76

300

14

0,16

О

0,71

370

16

0,22

Ш.Х.5

К

0,75

320

14

0,17

О

0,70

385

16

0,23

* К - усовершенствованные покрытия капитального типа (P=0,95)

О - усовершенствованные покрытия облегченного типа (P=0,90)

Таблица П.3

Значения прочностных и деформативных показателей суглинистых грунтов земляного полотна рекомендуемые для участков дорог с близким залеганием грунтовых вод

Коэффициент влагопроводности

KI, см2/час

Насыпь

Выемка

Осенняя влажность

Весенняя влажность

Ey

кГс/см2

J,

град.

С,

кГс/см2

Весенняя влажность

Ey

кГс/см2

J,

град.

С,

кГс/см2

1

2

3

4

5

6

7

8

9

10

г. Александровское (П.Р.1) грунт - суглинок пылеватый

Период осеннего влагонакопления 1872 ч. Продолжительность периода промерзания 4560 ч. Минимальная среднемесячная температура воздуха минус 21,5°С.

HВ=250

1,833

0,561

0,616

486,2

23,7

0,35

0,624

46,9

23,0

0,33

3,66

0,57

0,67

381,0

19,2

0,23

0,69

361

18,3

0,21

5,501

0,60

0,75

289,8

15,2

0,15

0,77

270

14,3

0,13

7,3

0,62

0,83

222,2

12,08

0,96

0,85

204,6

11,2

0,08

9,27

0,65

0,90

174,65

9,81

0,06

0,94

159,03

9,05

0,05

12,84

0,69

1,05

115,28

-

-

1,1

103,12





18,34

0,73

1,26

71,77

-

-

1,3

63,04





25,67

0,77

1,49

45,80

-

-

1,57

39,59





HВ=200

2,35

0,58

0,65

420,67

20,94

0,78

0,66

402,75

20,16

0,26

3,52

0,60

0,71

330,16

16,99

0,19

0,73

311,79

16,17

0,17

4,69

0,63

0,78

260,73

13,86

0,12

0,80

243,28

13,06

0,11

5,86

0,65

0,84

210,26

11,52

0,03

0,87

194,17

10,75

0,08

8,22

0,69

0,97

144,81

8,35

0,05

1,00

131,49

7,68

0,04

11,74

0,73

1,14

94,31

-

-

1,18

84,12

-

-

16,43

0,77

1,32

62,62

-

-

1,39

54,96

-

-

21,13

0,79

1,48

46,68

-

-

1,56

40,52

-

-

HВ=150

1,98

0,61

0,68

372,94

18,87

0,23

0,69

357,03

18,18

0,21

2,64

0,63

0,73

304,63

15,85

0,16

0,75

288,66

15,13

0,16

3,30

0,65

0,79

253,28

13,52

0,12

0,81

237,84

12,81

0,11

4,62

0,69

0,89

183,80

10,26

0,07

0,91

170,01

9,59

0,061

6,60

0,73

0,02

126,76

-

-

1,05

115,29

-

-

9,24

0,77

1,16

88,66

-

-

1,21

19,38

-

-

11,88

0,79

1,28

68,52

-

-

1,34

60,67

-

-

13,2

0,57

1,33

61,77

-

-

1,39

54,45

-

-

HВ=100

1,17

0,64

0,70

345,02

17,65

0,199

0,71

332,80

17,11

0,19

1,47

0,66

0,74

297,98

15,55

0,16

0,75

285,47

14,09

0,145

2,05

0,699

0,81

231,53

12,51

0,102

0,83

219,18

11,94

0,093

2,93

0,74

0,91

172,60

-

-

0,93

161,09

9,15

0,056

4,11

0,77

1,01

129,91

-

-

1,04

119,56

-

-

5,28

0,796

1,09

105,75

-

-

1,13

96,32

-

-

5,87

0,80

1,12

97,33

-

-

1,165

88,26

-

-

6,45

0,81

1,15

90,46

-

-

1,20

81,72

-

-

7,34

0,82

1,24

82,24

-

-

1,25

73,92

-

-

8,8

0,82

1,26

72,16

-

-

1,31

64,40

-

-

10,27

0,83

1,31

64,83

-

-

1,37

57,53

-

-

11,74

0,83

1,35

59,16

-

-

1,42

52,34

-

-

14,67

0,83

1,43

50,74

-

-

1,51

44,45

-

-

HВ=75

0,83

0,68

0,75

311,50

16,16

0,17

0,74

301,68

15,72

0,16

1,155

0,71

0,79

253,31

13,52

0,12

0,798

243,09

13,05

0,111

1,65

0,75

0,86

199,20

10,99

0,08

0,88

188,94

10,50

0,07

2,31

0,78

0,94

157,85

-

-

0,96

147,92

-

-

2,97

0,799

0,998

133,36

-

-

1,027

123,79

-

-

3,3

0,805

1,02

124,58

-

-

1,05

115,19

-

-

3,63

0,81

1,05

117,32

-

-

1,08

108,08

-

-

4,13

0,82

1,08

108,48

-

-

1,11

99,46

-

-

4,95

0,82

1,12

93,39

-

-

1,12

97,39

-

-

5,78

0.83

1,16

89,12

-

-

1,20

80,71

-

-

6,6

0,83

1,19

82,59

-

-

1,24

74,43

-

-

8,25

0,83

1,25

72,61

-

-

1,31

64,92

-

-

9,9

0,83

1,31

65,12

-

-

1,36

57,84

-

-

13,2

0,83

1,40

54,275

-

-

1,46

47,72

-

-

г. Каргасок (П.Р.1) грунт - суглинок пылеватый

Период осеннего влагонакопления 1920 ч. Продолжительность периода промерзания 4464 ч. Минимальная среднемесячная температура воздуха минус 21,3°С.

HВ=250

1,74

0,56

0,61

493,56

24,03

0,36

0,62

476,94

23,33

0,34

3,47

0,58

0,67

389,74

19,60

0,24

0,68

370,07

18,75

0,22

5,21

0,60

0,74

298,48

15,58

0,16

0,76

279,19

14,70

0,14

6,94

0,62

0,81

230,22

12,45

0,10

0,84

212,55

11,52

0,089

8,68

0,647

0,89

181,84

10,16

0,07

0,92

166,04

9,40

0,059

12,15

0,69

1,04

120,97

-

-

1,08

108,54

-

-

17,36

0,73

1,23

75,95

-

-

1,29

66,91

-

-

24,31

0,77

1,45

48,82

-

-

1,53

42,33

-

-

HВ=200

1,11

0,56

0,598

526,41

25,4

0,40

0,60

512,597

24,83

0,385

2,22

0,58

0,65

428,44

21,27

0,29

0,66

410,965

20,52

0,27

3,33

0,60

0,71

338,26

17,35

0,19

0,72

320,17

16,55

0,18

4,44

0,63

0,77

268,54

14,22

0,13

0,79

251,19

13,42

0,12

5,56

0,65

0,87

217,55

11,86

0,09

0,86

201,44

11,098

0,08

7,77

0,69

0,95

150,94

-

-

0,99

137,47

-

-

11,11

0,73

1,12

99,10

-

-

1,16

88,66

-

-

15,56

0,77

1,30

66,28

-

-

2,28

1,36

-

-

20,00

0,79

1,44

49,66

-

-

1,52

43,24

-

-

HВ=150

0,63

0,56

0,59

558,56

26,73

0,44

0,59

547,46

26,27

0,43

1,25

0,58

0,63

465,83

22,86

0,33

0,63

451,75

22,26

0,31

1,87

0,61

0,68

379,83

19,17

0,23

0,69

364,33

18,50

0,22

2,50

0,63

0,73

311,63

16,17

0,17

0,74

295,95

15,46

0,15

3,13

0,65

0,78

260,12

13,83

0,124

0,80

244,87

13,13

0,11

4,37

0,69

0,88

190,01

10,55

0,074

0,90

176,24

9,89

0,065

6,25

0,73

1,00

132,04

-

-

1,04

120,44

-

-

8,75

0,77

1,14

93,00

-

-

1,19

83,52

-

-

11,25

0,79

1,25

72,24

-

-

1,31

64,16

-

-

12,5

0,80

1,30

65,25

-

-

1,36

57,69

-

-

13,75

0,81

1,35

59,66

-

-

1,41

52,55

-

-

15,63

0,81

1,41

53,11

-

-

1,48

46,53

-

-

18,75

0,82

1,49

45,287

-

-

1,57

39,41

-

-

HВ=100

0,28

0,57

0,54

704,02

32,63

0,65

0,57

607,27

28,73

0,51

0,56

0,59

0,62

489,14

23,84

0,36

0,62

478,53

23,40

0,34

0,83

0,62

0,66

410,78

20,51

0,27

0,66

399,68

20,03

0,25

1,11

0,64

0,696

350,25

17,88

0,204

0,71

338,43

17,36

0,19

1,39

0,66

0,74

303,38

15,80

0,16

0,75

291,22

15,25

0,15

1,94

0,70

0,81

236,94

12,77

0,11

0,82

224,82

12,2

0,098

2,78

0,74

0,897

177,73

9,963

0,066

0,92

166,32

9,41

0,059

3,89

0,77

0,995

134,60

-

-

1,025

124,23

-

-

5,0

0,796

1,07

110,08

-

-

1,11

100,56

-

-

5,56

0,80

1,11

101,51

-

-

1,15

92,33

-

-

6,11

0,81

1,14

94,51

-

-

1,18

85,64

-

-

6,94

0,82

1,18

86,12

-

-

1,22

77,64

-

-

8,33

0,82

1,23

75,80

-

-

1,28

67,86

-

-

9,72

0,83

1,28

68,28

-

-

1,34

60,77

-

-

11,11

0,83

1,33

62,44

-

-

1,39

55,31

-

-

13,89

0,83

1,40

53,75

-

-

1,47

47,23

-

-

16,67

0,83

1,47

47,40

-

-

1,55

41,39

-

-

HВ=75

0,156

0,58

0,39

625,79

67,14

2,62

0,41

423,66

59,88

2,1

0,31

0,61

0,60

521,51

25,20

0,396

0,62

481,69

23,55

0,347

0,47

0,63

0,66

410,61

20,50

0,27

0,66

400,08

20,05

0,26

0,63

0,66

0,69

356,30

18,14

0,21

0,70

346,98

17,73

0,20

0,78

0,68

0,72

315,72

16,35

0,17

0,73

306,21

15,92

0,16

1,09

0,71

0,78

257,71

13,72

0,12

0,79

247,79

13,27

0,12

1,56

0,75

0,85

203,68

11,20

0,08

0,87

193,64

10,73

0,076

2,19

0,78

0,93

162,26

9,21

0,057

0,95

152,44

8,73

0,051

2,81

0,799

0,987

137,65

-

-

1,014

128,13

-

-

3,125

0,805

1,01

128,82

-

-

1,04

119,44

-

-

3,44

0,81

1,03

121,497

-

-

1,065

112,26

-

-

З.,906

0,816

1,06

112,58

-

-

1,097

103 53

-

-

4,687

0,82

1,11

101,38

-

-

1,14

92,60

-

-

5,47

0,83

1,14

93,01

-

-

1,18

84,48

-

-

6,25

0,83

1,17

86,38

-

-

1,22

78,08

-

-

7,81

0,83

1,23

76,22

-

-

1,28

68,35

-

-

9,38

0,83

1,28

68,56

-

-

1,34

61,08

-

-

12,5

0,83

1,37

57,40

-

-

1,43

50,62

-

-

г. Колпашево (П.Р.1.) грунт - суглинок пылеватый

Период осеннего влагонакопления 1872 ч. Продолжительность периода промерзания 4080 ч. Минимальная среднемесячная температура воздуха минус 21°С.

HВ=250

1,83

0,56

0,61

490,75

23,91

0,358

0,62

473,93

23,20

0,34

3,67

0,58

0,67

386,37

19,46

0,24

0,69

366,58

18,59

0,22

5,50

0,60

0,74

295,15

15,43

0,15

0,76

275,81

14,55

0,14

7,34

0,62

0,82

227,15

12,31

0,099

0,84

209,50

11,48

0,09

9,17

0,65

0,89

179,07

10,03

0,07

0,93

163,34

9,26

0,06

12,84

0,69

1,04

118,78

-

-

1,09

106,45

-

-

18,34

0,73

1,24

74,34

-

-

1,30

65,41

-

-

25,67

0,77

1,47

47,65

-

-

1,55

41,27

-

-

HВ=200

1,17

0,56

0,60

524,09

25,30

0,40

0,61

510,08

24,72

0,38

2,35

0,58

0,65

425,48

21,14

0,28

0,66

407,83

20,38

0,26

3,52

0,60

0,71

335,17

17,21

0,19

0,72

316,96

16,40

0,17

4,69

0,63

0,77

265,55

14,08

0,13

0,79

248,16

13,28

0,12

5,87

0,65

0,84

214,76

11,73

0,009

0,86

198,65

10,96

0,079

8,22

0,69

0,96

148,59

8,54

0,05

0,99

135,17

-

-

11,74

0,73

1,12

97,26

-

-

1,17

86,90

-

-

16,43

0,77

1,31

64,86

-

-

1,37

57,04

-

-

21,13

0,79

1,46

48,51

-

-

1,53

42,18

-

-

HВ=150

0,66

0,56

0,58

556,64

26,65

0,44

0,59

545,48

26,19

0,43

1,32

0,58

0,63

463,47

22,76

0,33

0,63

449,19

22,15

0,31

1,98

0,61

0,68

377,21

19,06

0,23

0,69

361,55

18,37

0,22

2,64

0,63

0,73

308,96

16,05

0,17

0,74

293,17

15,34

0,15

3,30

0,65

0,781

257,51

13,71

0,12

0,80

242,18

13,01

0,11

4,62

0,69

0,88

187,64

10,44

0,07

0,90

173,86

9,78

0,06

6,60

0,73

1,01

130,02

-

-

1,04

118,47

-

-

9,24

0,77

1,15

91,33

-

-

1,20

81,93

-

-

11,88

0,39

1,27

70,81

-

-

1,32

62,81

-

-

13,20

0,80

1,31

63,91

-

-

1,38

56,44

-

-

14,52

0,81

1,36

58,39

-

-

1,43

51,37

-

-

16,51

0,81

1,42

51,93

-

-

1,49

45,45

-

-

19,81

0,82

1,51

44,23

-

-

1,59

38,45

-

-

HВ=100

0,29

0,57

0,54

677,96

31,59

0,61

0,57

599,13

28,40

0,50

0,58

0,59

0,62

487,26

23,76

0,35

0,62

476,69

23,32

0,34

0,88

0,62

0,66

408,91

20,43

0,26

0,66

397,67

19,95

0,25

1,17

0,64

0,698

348,27

17,79

0,20

0,71

336,29

17,26

0,19

1,47

0,66

0,74

301,33

15,70

0,16

0,75

289,03

15,15

0,15

2,05

0,70

0,81

234,88

12,67

0,11

0,83

222,68

12,10

0,096

2,93

0,74

0,90

175,78

-

-

0,92

164,33

-

0,06

4,11

0,77

1,00

132,81

-

-

1,05

122,44

-

-

5,28

0,80

0,08

108,43

-

-

1,12

98,93

-

-

5,87

0,80

1,11

99,91

-

-

1,15

90,77

-

-

6,46

0,81

1,14

92,96

-

-

1,19

84,13

-

-

7,34

0,82

1,18

84,63

-

-

1,23

76,21

-

-

8,80

0,822

1,24

74,40

-

-

1,29

66,53

-

-

10,27

0,83

1,29

66,95

-

-

1,35

59,52

-

-

11,74

0,83

1,34

61,18

-

-

1,40

54,12

-

-

14,67

0,83

1,41

52,59

-

-

1,48

46,16

-

-

17,61

0,83

1,48

46,33

-

-

1,56

40,40

-

-

HВ=75

0,16

0,58

0,39

610,03

66,58

2,57

0,42

554,45

57,36

1,93

0,33

0,61

0,61

511,30

24,77

0,38

0,62

477,82

23,37

0,34

0,495

0,63

0,66

408,63

20,42

0,26

0,66

398,38

19,98

0,53

0,66

0,66

0,69

354,71

18,07

0,21

0,70

345,32

17,66

0,20

0,83

0,68

0,73

314,12

16,28

0,17

0,73

304,49

15,84

0,16

1,15

0,71

0,78

256,04

13,6

0,12

0,79

246,01

13,19

0,11

1,65

0,75

0,86

201,98

11,12

0,08

0,87

191,86

10,64

0,075

2,31

0,78

0,93

160,58

9,13

0,06

0,95

150,72

-

-

2,97

0,80

0,99

136,02

-

-

1,02

126,48

-

-

3,30

0,81

1,02

127,20

-

-

1,05

117,82

-

-

3,63

0,81

1,04

119,90

-

-

1,07

110,66

-

-

4,13

0,82

1,07

111,01

-

-

1,10

101,97

-

-

4,95

0,82

1,11

99,85

-

-

1,15

91,11

-

-

5,78

0,83

1,15

91,52

-

-

1,19

83,04

-

-

6,60

0,83

1,18

84,92

-

-

1,23

76,68

-

-

8,25

0,83

1,24

74,84

-

-

1,23

67,03

-

-

9,9

0,83

1,29

67,24

-

-

1,35

59,83

-

-

13,20

0,83

1,38

56,20

-

-

1,45

49,50

-

-

г. Пудино (П.Р.1) грунт - суглинок пылеватый

Период осеннего влагонакопления 1920 ч. Продолжительность периода промерзания 4080 ч. Минимальная среднемесячная температура воздуха минус 20,8°С.

HВ=250

1,69

0,56

0,61

499,62

24,28

0,37

0,62

483,46

23,60

0,35

3,38

0,58

0,66

397,07

19,92

0,20

0,68

377,71

19,08

0,23

5,07

0,60

0,73

305,81

15,91

0,16

0,75

286,63

15,04

0,15

6,76

0,62

0,81

237,03

12,77

0,11

0,83

219,33

11,94

0,09

8,46

0,65

0,88

187,996

10,46

0,07

0,91

172,07

9,69

0,06

11,84

0,69

1,02

125,91

-

-

1,06

113,25

-

-

16,91

0,73

1,21

79,61

-

-

1,27

70,31

-

-

23,67

0,77

1,42

51,49

-

-

1,50

44,75

-

-

HВ=200

1,08

0,56

0,596

531,40

25,61

0,41

0,60

518,03

25,05

0,39

2,16

0,58

0,64

434,88

21,54

0,29

0,65

417,795

20,81

0,27

3,25

0,60

0,72

345,04

17,65

0,199

0,71

327,19

16,86

0,18

4,33

0,63

0,76

275,12

14,52

0,14

0,78

257,895

13,73

0,076

5,41

0,65

0,82

223,74

12,15

0,097

0,85

207,63

11,39

0,085

7,57

0,69

0,94

156,22

8,91

0,053

0,97

142,61

8,24

0,046

10,82

0,73

1,099

103,27

-

-

1,14

92,62

-

-

15,15

0,77

1,27

69,49

-

-

1,33

61,33

-

-

19,48

0,79

1,42

52,295

-

-

1,49

45,64

-

-

21,65

0,80

1,48

46,65

-

-

1,56

40,54

-

-

HВ=150

0,608

0,56

0,58

562,82

26,91

0,45

0,59

551,75

26,45

0,44

1,22

0,58

0,62

470,94

23,08

0,33

0,63

457,29

22,50

0,32

1,83

0,605

0,67

385,53

19,42

0,24

0,68

370,396

18,76

0,22

2,44

0,63

0,72

317,47

16,43

0,17

0,74

302,06

15,74

0,16

3,04

0,65

0,77

265,87

14,097

0,13

0,79

250,79

13,41

0,12

4,26

0,69

0,87

195,30

10,81

0,08

0,89

181,55

10,15

0,03

6,087

0,73

0,99

136,56

-

-

1,02

124,88

-

-

8,52

0,77

1,125

96,77

-

-

1,17

87,13

-

-

10,96

0,79

1.24

75 48

-

-

1,29

67,21

-

-

12,17

0,80

1,28

68,30

-

-

1,34

60,55

-

-

13,39

0,81

1,33

62,54

-

-

1,39

55,23

-

-

15,22

0,81

1,38

55,78

-

-

1,45

49,01

-

-

18,26

0,82

1,47

47,70

-

-

1,54

41,61

-

-

HВ=100

0,27

0,57

0,52

784,38

35,82

0,78

0,56

631,83

29,73

0,55

0,54

0,59

0,61

493,42

24,02

0,36

0,62

482,58

23,57

0,348

0,81

0,62

0,65

414,83

20,69

0,27

0,66

404,04

20,22

0,259

1,08

0,64

0,69

354,57

18,07

0,21

0,70

343,08

17,56

0,197

1,35

0,66

0,73

307,85

15,996

0,165

0,74

295,S9

15,46

0,15

1,89

0,699

0,80

241,45

12,97

0,11

0,82

229,55

12,42

0,10

2,71

0,74

0,89

182,05

10,17

-

0,91

170,75

9,62

0,06

3,79

0,77

0,98

138,59

-

-

1,01

128,23

-

-

4,87

0,796

1,06

113,80

-

-

1,09

104,21

-

-

5,41

0,80

1,09

105,106

-

-

1,13

95,84

-

-

5,95

0,81

1,12

98,00

-

-

1,16

89,03

-

-

6,76

0,82

1,16

89,47

-

-

1,20

80,87

-

-

8,12

0,82

1,2I

78,96

-

-

1,26

70,87

-

-

9,47

0,83

1,26

71,28

-

-

1,32

63,61

-

-

10,82

0,83

1,30

65,31

-

-

1,36

58,00

-

-

13,53

0,83

1,38

56,398

-

-

1,44

49,69

-

-

16,23

0,83

1,44

49,86

-

-

1,52

43,65

-

-

HВ=75

0,15

0,58

0,39

645,69

67,85

2,67

0,40

538,05

64,00

2,39

0,30

0,61

0,59

553,28

26,51

0,44

0,61

492,53

23,98

0,36

0,46

0,63

0,65

415,44

20,71

0,71

0,66

403,93

20,22

0,26

0,61

0,66

0,69

359,85

18,30

0,21

0,696

350,61

17,89

0,205

0,76

0,68

0,72

319,22

16,50

0,17

0,73

309,95

16,09

0,17

1,065

0,71

0,78

261,35

13,89

0,125

0,79

519,68

13,45

0,12

1,52

0,75

0,85

207,41

11,38

0,085

0,86

197,57

10,91

0,079

2,13

0,78

0,92

165,96

9,39

0,059

0,94

156,26

8,92

0,053

2,74

0,799

0,98

141,28

8,17

0,045

1,00

131,82

-

-

3,04

0,81

1,00

132,41

-

-

1,03

123,06

-

-

3,35

0,81

1,02

125,05

-

-

1,05

115,82

-

-

3,80

0,82

1,05

116,08

-

-

1,08

107,01

-

-

4,56

0,82

1,09

104,80

-

-

1,13

95,97

-

-

5,33

0,83

1,13

96,35

-

-

1,17

87,74

-

-

6,087

0,83

1,16

89,64

-

-

1,20

81,24

-

-

7,61

0,83

1,21

79,35

-

-

1,26

71,34

-

-

9,13

0,83

1,26

71,55

-

-

1,31

63,91

-

-

12,175

0,83

1,40

60,14

-

-

1,41

53,18

-

-

г. Томск (П.Х.2) грунт - суглинок пылеватый

Период осеннего влагонакопления 1944 ч. Продолжительность периода промерзания 4200 ч. Минимальная среднемесячная температура воздуха минус 19,2°С.

HВ=250

1,89

0,56

0,61

491,37

23,94

0,36

0,62

474,59

23,23

0,34

3,77

0,58

0,67

387,13

19,49

0,24

0,68

367,36

18,63

0,22

5,66

0,60

0,74

295,92

15,46

0,15

0,76

276,59

14,59

0,14

7,55

0,62

0,82

227,87

12,34

0,10

0,84

210,22

11,51

0,09

9,44

0,65

0,89

179,74

10,06

0,07

0,92

163,99

9,295

0,06

13,21

0,69

1,04

119,32

-

-

1,08

106,96

-

-

18,87

0,73

1,24

74,74

-

-

1,30

65,79

-

-

26,42

0,77

1,46

47,95

-

-

1,54

41,54

-

-

33,97

0,79

1,65

34,93

-

-

1,74

29,94

-

-

HВ=200

1,21

0,56

0,60

524,60

25,33

0,40

0,61

510,63

24,74

0,38

2,42

0,58

0,65

426,14

21,17

0,28

0,66

408,53

20,42

0,26

3,62

0,60

0,71

335,88

17,24

0,19

0,72

317,70

16,44

0,17

4,83

0,63

0,77

266,26

14,12

0,13

0,79

248,88

13,32

0,12

6,04

0,65

0,84

215,43

11,76

0,09

0,86

199,32

10,997

0,08

8,45

0,69

0,96

149,17

-

-

0,99

135,74

-

-

12,08

0,73

1,12

97,72

-

-

1,17

87,35

-

-

16,91

0,77

1,30

65,23

-

-

1,37

57,37

-

-

21,74

0,79

1,45

48,81

-

-

1,53

42,46

-

-

HВ=150

0,68

0,56

0,58

557,06

26,67

0,44

0,59

545,91

26,21

0,43

1,36

0,58

0,63

463,998

22,78

0,33

0,63

449,77

22,18

0,31

2,04

0,61

0,68

377,81

19,08

0,23

0,69

362,19

18,50

0,22

2,72

0,63

0,73

309,59

16,07

0,17

0,74

193,83

15,37

0,15

3,396

0,65

0,78

258,14

13,74

0,08

0,80

242,83

13,04

0,11

4,76

0,69

0,878

188,23

10,47

0,07

0,90

174,45

9,80

0,06

6,73

0,73

1,01

130,53

-

-

1,04

118,97

-

-

9,5

0,77

1,15

91,76

-

-

1,195

82,34

-

-

12,23

0,79

1,26

71,175

-

-

1,32

63,16

-

-

13,59

0,80

1,31

64,26

-

-

1,37

56,76

-

-

14,95

0,81

1,36

58,72

-

-

1,42

51,67

-

-

16,98

0,81

1,42

52,24

-

-

1,49

45,73

-

-

20,38

0,82

1,50

44,51

-

-

1,59

38,70

-

-

HВ=100

0,30

0,57

0,54

684,23

31,80

0,62

0,57

600,78

28,47

0,50

0,60

0,59

0,62

487,69

23,78

0,35

0,62

477,11

23,34

0,34

0,91

0,62

0,66

409,35

20,45

0,26

0,66

398,14

19,97

0,25

1,21

0,64

0,70

348,74

17,81

0,20

0,71

336,81

17,29

0,19

1,51

0,66

0,74

301,83

15,73

0,16

0,75

289,57

15,17

0,15

2,11

0,70

0,81

235,39

12,69

0,11

0,82

223,21

12,12

0,096

3,02

0,74

0,90

176,27

9,89

0,06

0,92

164,84

9,34

0,06

4,23

0,77

0,999

133,27

-

-

1,03

122,90

-

-

5,43

0,80

1,08

108,86

-

-

1,11

99,35

-

-

6,04

0,80

1,11

100,33

-

-

1,15

91,18

-

-

6,64

0,81

1,14

93,36

-

-

1,18

84,52

-

-

7,55

0,82

1,18

85,02

-

-

1,23

76,58

-

-

9,06

0,82

1,24

74,76

-

-

1,29

66,88

-

-

10,57

0,83

1,29

67,29

-

-

1,35

59,85

-

-

12,08

0,83

1,33

61,51

-

-

1,39

54,43

-

-

15,09

0,83

1,41

52,89

-

-

1,48

46,44

-

-

HВ=75

0,17

0,58

0,39

614,04

66,72

2,59

0,42

630,72

57,96

1,97

0,34

0,61

0,60

513,45

24,86

0,39

0,62

478,67

23,40

0,34

0,51

0,63

0,66

409,09

20,44

0,26

0,66

398,78

19,99

0,25

0,68

0,66

0,69

355,09

18,09

0,21

0,70

345,72

17,68

0,20

0,85

0,68

0,73

314,51

16,29

0,17

0,73

304,91

15,87

0,16

1,19

0,71

0,78

256,46

13,67

0,12

0,79

246,45

13,21

0,11

1,69

0,75

0,85

202,41

11,14

0,08

0,87

192,31

10,66

0,075

2,38

0,78

0,93

161,02

9,15

0,06

0,95

151,16

8,67

0,05

3,06

0,80

0,99

136,44

-

-

1,02

126,9I

-

-

3,39

0,81

1,02

127,62

-

-

1,04

118,24

-

-

3,74

0,81

1,04

120,32

-

-

1,07

111,08

-

-

4,25

0,82

1,07

111,42

-

-

1,10

102,38

-

-

5,09

0,82

1,11

100,25

-

-

1,15

91,498

-

-

5,94

0,83

1,147

91,91

-

-

1,19

83,41

-

-

6,79

0,83

1,18

85,30

-

-

1,23

77,04

-

-

8,49

0,83

1,24

75,20

-

-

1,29

67,37

-

-

10,19

0,83

1,29

67,58

-

-

1,34

60,16

-

-

13,59

0,83

1,38

56,51

-

-

1,44

49,80

-

-

г. Тайга (П.Х.2) грунт - суглинок пылеватый

Период осеннего влагонакопления 2136 ч. Продолжительность периода промерзания 4104 ч. Минимальная среднемесячная температура воздуха минус 19°С.

HВ=250

1,71

0,56

0,61

498,10

24,22

0,57

0,62

481,83

23,54

0,35

3,43

0,58

0,67

395,25

19,84

0,25

0,68

375,81

18,997

0,23

5,14

0,599

0,73

304,00

15,82

0,16

0,75

284,79

14,96

0,15

6,85

0,62

0,81

235,36

12,69

0,11

0,83

217,67

11,87

0,09

8,57

0,65

0,88

186,50

10,39

0,07

0,91

170,60

9,62

0,06

11,99

0,69

1,02

124,72

-

-

1,065

112,12

-

-

17,13

0,73

1,22

78,73

-

-

1,27

69,49

-

-

23,98

0,77

1,43

50,85

-

-

1,51

44,17

-

-

HВ=200

1,096

0,56

0,60

530,15

25,56

0,41

0,60

516,68

24,995

0,39

2,19

0,58

0,64

433,28

21,48

0,29

0,65

416,099

20,74

0,27

3,29

0,60

0,70

343,37

17,58

0,198

0,72

325,46

16,78

0,18

4,38

0,63

0,76

273,52

14,45

0,14

0,782

256,26

13,66

0,12

5,48

0,65

0,825

222,24

12,08

0,096

0,85

206,13

11,32

0,08

7,68

0,69

0,94

154,95

-

-

0,98

141,38

-

-

10,96

0,73

1,10

102,28

-

-

1,15

91,67

-

-

15,35

0,77

1,28

68,73

-

-

1,34

60,62

-

-

19,74

0,79

1,42

51,67

-

-

1,50

45,07

-

-

HВ=150

0,62

0,56

0,58

561,73

26,86

0,45

0,59

550,78

26,41

0,43

1,23

0,58

0,62

469,68

23,023

0,35

0,63

455,92

22,44

0,32

1,85

0,61

0,67

384,14

19,36

0,24

0,68

368,91

18,696

0,223

2,47

0,63

0,72

316,06

16,36

0,17

0,74

300,58

15,67

0,16

3,08

0,65

0,77

264,49

14,03

0,13

0,79

249,36

13,34

0,12

4,32

0,691

0,87

194,04

10,75

0,076

0,89

180,28

10,09

0,067

6,17

0,73

0,99

135,49

-

-

1,03

123,83

-

-

8,63

0,77

1,13

95,88

-

-

1,18

86,27

-

-

11,01

0,79

1,24

74,72

-

-

1,295

66,49

-

-

12,34

0,80

1,29

67,58

-

-

1,35

59,87

-

-

13,57

0,81

1,33

61,87

-

-

1,39

54,59

-

-

15,42

0,81

1,39

55,15

-

-

1,46

48,42

-

-

18,50

0,82

1,47

47,13

-

-

1,55

41,09

-

-

HВ=100

0,27

0,57

0,52

760,65

34,89

0,74

0,56

624,58

29,43

0,53

0,55

0,59

0,61

492,33

23,98

0,36

0,62

481,57

23,52

0,35

0,82

0,62

0,65

413,84

20,64

0,27

0,66

402,985

20,175

0,258

1,096

0,64

0,69

353,53

18,02

0,21

0,70

941,96

17,51

0,196

1,37

0,66

0,73

306,78

15,95

0,16

0,74

294,85

15,41

0,15

1,92

0,70

0,80

240,38

12,92

0,11

0,82

228,43

12,37

0,10

2,74

0,74

0,91

181,04

10,12

0,07

0,91

169,70

9,57

0,06

3,84

0,77

0,99

137,66

-

-

1,02

127,29

-

-

4,93

0,80

1,06

112,93

-

-

1,10

103,35

-

-

5,48

0,80

1,005

104,27

-

-

1,13

95,02

-

-

6,03

0,81

1,16

167,18

-

-

1,17

88,23

-

-

6,85

0,82

1,16

88,69

-

-

1,21

80,11

-

-

8,22

0,82

1,22

78,22

-

-

1,27

70,17

-

-

9,59

0,83

1,27

70,58

-

-

1,32

62,95

-

-

10,96

0,83

1,31

64,64

-

-

1,37

57,37

-

-

13,71

0,83

1,38

55,78

-

-

1,45

49,11

-

-

16,45

0,83

1,45

49,28

-

-

1,52

43,12

-

-

HВ=75

0,15

0,58

0,39

642,17

67,72

2,66

0,40

514,53

63,16

2,33

0,31

0,61

0,59

544,02

26,13

0,425

0,61

489,51

23,86

0,36

0,46

0,63

0,65

414,19

20,66

0,27

0,66

402,98

20,18

0,26

0,616

0,656

0,69

358,99

18,26

0,21

0,697

349,74

17,86

0,20

0,77

0,68

0,72

318,38

16,47

0,17

0,73

309,06

16,05

0,17

1,08

0,71

0,78

260,50

13,85

0,13

0,79

250,77

13,40

0,12

1,54

0,75

0,85

206,54

11,34

0,09

0,86

196,65

10,87

0,08

2.,16

0,78

0,92

165,097

-

-

0,94

155,37

-

-

2,78

0,80

0,979

140,44

-

-

1,01

130,96

-

-

3,08

0,81

1,00

131,5

-

-

1,03

122,22

-

-

3,4

0,81

1,03

124,23

-

-

1,06

114,99

-

-

3,85

0,82

1,05

115,27

-

-

1,09

106,20

-

-

4,63

0,82

1,13

104,00

-

-

1,13

95,19

-

-

5,40

0,83

1,31

95,57

-

-

1,17

86,98

-

-

6,17

0,83

1,16

88,88

-

-

1,21

80,51

-

-

7,71

0,83

1,22

78,62

-

-

1,27

70,64

-

-

9,25

0,83

1,26

70,85

-

-

1,32

63,25

-

-

12,34

0,83

1,35

59,50

-

-

1,41

52,58

-

-

г. Кемерово (Ш.Р.4) грунт - суглинок пылеватый

Период осеннего влагонакопления 1848 ч. Продолжительность периода промерзания 4008 ч. Минимальная среднемесячная температура воздуха минус 19,2°С

HВ=250

2,003

0,56

0,616

487,2

23,76

0,354

0,62

470,12

23,04

0,33

4,01

0,576

0,67

382,16

19,27

0,236

0,69

362,2

18,04

0,22

6,01

0,60

0,75

291,01

15,24

0,15

0,77

271,6

14,36

0,13

8,01

0,62

0,824

223,36

12,13

0,096

0,85

205,74

11,30

0,084

10,02

0,65

0,90

175,68

9,86

0,065

0,93

160,04

9,10

0,055

14,02

0,687

1,05

116,109

6,9

0,032

1,096

103,92

6,27

0,027

20,03

0,73

1,25

72,39

-

-

1,32

63,6

-

-

28,04

0,77

1,48

46,25

-

-

1,56

40,00

-

-

HВ=200

1,28

0,56

0,60

521,15

25,18

0,395

0,61

506,88

24,59

0,38

2,56

0,58

0,65

421,75

20,98

0,28

0,66

403,88

20,21

0,259

3,85

0,60

0,71

331,31

17,04

0,186

0,73

312,97

16,23

0,169

5,13

0,63

0,78

261,85

13,91

0,13

0,796

244,41

13,11

0,112

6,41

0,65

0,84

211,32

11,57

0,088

0,87

195,22

10,80

0,077

8,97

0,688

0,966

145,71

8,39

0,047

1,00

132,37

7,73

0,04

12,82

0,73

1,13

95,03

-

-

1,18

84,79

-

-

17,35

0,77

1,32

63,17

-

-

1,39

55,46

-

-

HВ=150

0,72

0,56

0,59

554,25

26,55

0,44

0,59

542,985

26,09

0,423

1,44

0,58

0,63

460,48

22,63

0,32

0,64

445,96

22,02

0,31

2,16

0,61

0,68

373,92

18,92

0,23

0,69

358,06

18,22

0,21

2,88

0,63

0,73

305,64

15,897

0,16

0,75

289,71

15,18

0,15

3,61

0,65

0,785

254,28

13,57

0,12

0,80

238,87

12,85

0,108

5,05

0,69

0,88

184,72

10,30

0,07

0,91

170,93

9,63

0,062

7,21

0,73

1,02

127,55

-

-

1,05

116,065

-

-

10,096

0,77

1,16

89,32

-

-

1,21

80,01

-

-

12,98

0,79

1,28

69,08

-

-

1,34

61,20

-

-

14,42

0,80

1,33

62,30

-

-

1,39

54,94

-

-

15,86

0,81

1,37

56,88

-

-

1,44

49,96

-

-

18,03

0,81

1,43

50,53

-

-

1,51

44,16

-

-

21,63

0,82

1,52

42,98

-

-

1,61

37,31

-

-

HВ=100

0,32

0,57

0,55

652,32

30,56

0,57

0,57

590,82

28,02

0,487

0,61

0,59

0,62

484,97

23,67

0,35

0,62

474,39

25,22

0,34

0,96

0,62

0,66

406,57

20,33

0,26

0,67

395,14

19,84

0,25

1,28

0,64

0,70

345,78

17,68

0,20

0,71

333,62

17,14

0,19

1,60

0,66

0,74

298,77

15,59

0,157

0,75

296,32

15,03

0,146

2,24

0,70

0,81

232,34

12,55

0,10

0,83

220,024

11,98

0,094

3,21

0,74

0,91

173,38

9,75

0,063

0,93

161,89

9,2

0,06

4,49

0,77

1,01

130,62

-

-

1,031

120,27

-

-

5,77

0,796

1,09

106,42

-

-

1,13

96,96

-

-

6,41

0,80

1,12

97,97

-

-

1,16

88,89

-

-

7,05

0,81

1,15

91,08

-

-

1,20

82,32

-

-

8,01

0,82

1,19

82,83

-

-

1,24

74,49

-

-

9,6

0,82

1,25

72,72

-

-

1,31

64,93

-

-

11,22

0,83

1,30

65,35

-

-

1,36

58,02

-

-

12,82

0,83

1,35

59,66

-

-

1,41

52,71

-

-

16,03

0,83

1,43

51,20

-

-

1,50

44,87

-

-

19,23

0,83

1,50

45,04

-

-

1,58

39,23

-

-

HВ=75

0,18

0,58

0,396

581,61

65,56

2,50

0,43

560,83

53,74

1,71

0,36

0,61

0,61

501,10

24,34

0,37

0,62

473,67

23,19

0,34

0,54

0,63

0,66

406,31

20,32

0,26

0,67

395,14

19,84

0,25

0,72

0,66

0,69

352,74

17,99

0,21

0,70

543,25

17,57

0,20

0,90

0,68

0,73

312,13

16,19

0,17

0,74

302,35

15,75

0,16

1,26

0,71

0,79

253,97

15,55

0,12

0,80

243,80

13,08

0,11

1,80

0,75

0,86

199,88

11,02

0,08

0,88

189,66

10,53

0,07

1,52

0,78

0,94

158,53

-

-

0,96

148,61

-

-

3,25

0,80

0,997

134,02

-

-

1,03

124,46

-

-

3,61

0,81

1,02

125,24

-

-

1,05

115,84

-

-

3,97

0,81

1,05

117,96

-

-

1,08

108,73

-

-

4,51

0,82

1,08

109,11

-

-

1,11

100,09

-

-

5,41

0,82

1,12

98,01

-

-

1,16

89,296

-

-

6,31

0,83

1,16

89,72

-

-

1,20

81,29

-

-

7,21

0,83

1,19

83,17

-

-

1,24

74,99

-

-

9,01

0,83

1,25

73,16

-

-

1,30

65,44

-

-

10,82

0,83

1,30

65,65

-

-

1,36

58,34

-

-

14,42

0,83

1,39

54,75

-

-

1,46

48,16

-

-

г. Ленинск-Кузнецкий (Ш.Р.4) грунт - суглинок пылеватый

Период осеннего влагонакопления 1824 ч. Продолжительность периода промерзания 3936 ч. Минимальная среднемесячная температура воздуха минус 19,20°С.

HВ=250

2,55

0,561

0,625

467

23

0,33

0,635

448

22

0,30

5,10

0,576

0,69

358

18

0,21

0,716

337

17

0,19

7,65

0,599

0,77

268

14

0,13

0,700

248

13

0,11

10,21

0,624

0,85

202

11

0,08

0,800

185

10

0,07

12,76

0,647

0,94

157

-

-

0,97

142

-

-

17,87

0,687

1,10

101

-

-

1,15

90

-

-

25,5

0,73

1,32

62

-

-

1,39

54

-

-

35,74

0,76

1,58

38

-

-

1,67

33

-

-

HВ=200

1,63

0,56

0,608

504

24

0,37

0,615

468

23

0,35

3,26

0,57

0,66

400

20

0,25

0,67

381

19

0,23

4,90

0,60

0,72

309

16

0,16

0,74

290

15

0,15

6,53

0,62

0,80

241

12

0,11

0,88

185

10

0,07

8,16

0,64

0,87

192

11

0,07

0,90

176

10

0,06

11,43

0,68

1,00

129

-

-

1,05

117

-

-

16,33

0,73

1,19

82

-

-

1,24

73

-

-

22,87

0,77

1,39

54

-

-

1,47

47

-

-

29,00

0,79

1,56

40

-

-

1,65

34

-

-

32,00

0,80

1,64

55

-

-

1,73

30

-

-

HВ=150

0,919

0,56

0,59

540

26

0,42

0,59

528

25

0,40

1,83

0,58

0,63

443

21

0,50

0,64

427

21

0,28

2,75

0,60

0,69

355

18

0,21

0,70

338

7

0,19

3,67

0,63

0,75

286

15

0,14

0,76

270

14

0,13

4,59

0,65

0,80

235

13

0,10

0,82

220

11

0,09

6,43

0,69

0,91

168

-

-

0,94

154

-

-

9,19

0,73

1,05

114

-

-

1,10

102

-

-

12,86

0,77

1,21

73

-

-

1,27

69

-

-

16,54

0,79

1,34

59

-

-

1,41

52

-

-

18,38

0,80

1,40

53

-

-

1,47

46

-

-

HВ=100

0,408

0,57

0,57

585

28

0,48

0,58

564

27

0,45

0,816

0,59

0,62

472

23

0,34

0,63

461

23

0,32

1,22

0,62

0,68

393

20

0,25

0,67

380

19

0,23

1,63

0,64

0,71

380

17

0,19

0,72

318

16

0,17

2,04

0,66

0,75

284

15

0,14

0,77

271

14

0,13

2,86

0,69

0,91

168

-

-

0,85

214

11

0,10

4,08

0,74

0,93

159

-

-

0,96

148

-

-

5,72

0,77

1,04

118

-

-

1,08

108

-

-

7,35

0,79

1,13

95

-

-

1,1?

86

-

-

8,16

0,80

1,17

87

-

-

1,22

78

-

-

8,98

0,81

1,20

81

-

-

1,25

72

-

-

10,21

0,81

1,25

72

-

-

1,30

65

-

-

12,23

0,82

1,32

64

-

-

1,38

56

-

-

14,29

0,82

1,37

57

-

-

1,44

50

-

-

16,34

0,83

1,42

51

-

-

1,49

45

-

-

HВ=75

0,459

0,61

0,624

470

23

0,53

0,63

457

22

0,31

0,689

0,63

0,606

394

19

0,25

0,67

385

19

0,23

0,919

0,65

0,703

341

17

0,19

0,71

331

17

0,18

1,15

0,67

0,74

300

15

0,16

0,74

289

15

0,15

1,61

0,71

0,80

241

13

0,11

0,81

230

12

0,10

2,29

0,74

0,88

187

10

0,1

0,89

177

-

-

3,21

0,78

0,96

147

-

-

0,99

ВО

-

-

4,14

0,79

1,03

122

-

-

1,06

113

-

-

4,59

0,80

1,05

114

-

-

1,10

104

-

-

5,05

0,81

1,08

108

-

-

1,12

97

-

-

5,74

0,81

1,11

98

-

-

1,15

89

-

-

6,89

0,82

1,16

87

-

-

1,21

79

-

-

8,04

0,82

1,21

79

-

-

1,25

71

-

-

9,19

0,82

1,25

73

-

-

1,30

66

-

-

11,48

0,83

1,31

64

-

-

1,37

56

-

-

13,78

0,83

1,37

57

-

-

1,43

50

-

-

18,83

0,83

1,47

47

-

-

1,55

41

-

-

г. Новокузнецк (Ш.Х.5) грунт - суглинок пылеватый

Период осеннего влагонакопления 1872 ч. Продолжительность периода промерзания 4560 ч. Минимальная среднемесячная температура воздуха минус 17,8°С.

HВ=250

1,33

0,56

0,60

523,84

25,29

0,40

0,61

509,68

24,70

0,58

2,66

0,58

0,65

427,31

21,22

0,28

0,66

409,47

20,46

0,265

3,99

0,60

0,71

336,76

17,28

0,19

0,72

318,37

16,47

0,17

5,31

0,62

0,77

266,37

14,12

0,13

0,79

248,84

13,32

0,12

6,64

0,65

0,84

215,01

11,74

0,09

0,86

198,80

10,97

0,08

9,3

0,69

0,96

148,16

8,52

0,05

0,995

134,71

7,85

0,04

13,28

0,73

1,13

96,57

-

-

1,18

86,24

-

-

18,6

0,77

1,31

64,17

-

-

1,58

56,59

-

-

23,92

0,79

1,46

47,88

-

-

1,54

41,62

-

-

HВ=200

0,85

0,56

0,59

551,35

26,43

0,43

0,59

539,67

25,95

0,42

1,7

0,58

0,63

460,90

22,65

0,32

0,64

445,64

22,00

0,31

2,55

0,60

0,68

373,08

18,88

0,23

0,69

356,54

18,15

0,21

3,40

0,63

0,74

302,89

15,77

0,16

0,75

286,42

15,03

0,15

4,25

0,65

0,79

250,26

13,38

0,12

0,81

234,46

12,65

0,11

5,95

0,69

0,89

179,40

10,04

0,07

0,92

165,49

9,37

0,06

8,50

0,73

1,03

122,10

-

-

1,07

110,72

-

-

11,90

0,77

1,18

84,40

-

-

1,24

75,32

-

-

15,31

0,79

1,31

64,72

-

-

1,37

57,12

-

-

17,01

0,80

1,36

58,17

-

-

1,43

51,11

-

-

18,71

0,81

1,41

52,95

-

-

1,48

46,34

-

-

21,26

0,81

1,48

46,88

-

-

1,55

40,82

-

-

HВ=150

0,96

0,58

0,61

491,34

23,94

0,36

0,62

479,43

23,43

0,34

1,43

0,61

0,66

408,58

20,42

0,26

0,67

395,09

19,83

0,25

1,91

0,63

0,70

341,46

17,49

0,20

0,71

327,36

16,87

0,18

2,39

0,65

0,75

289,82

15,19

0,15

0,76

275,69

14,55

0,14

3,35

0,69

0,83

217,83

11,87

0,09

0,85

204,45

11,24

0,08

4,78

0,73

0,94

156,40

-

-

0,97

144,53

-

-

6,70

0,77

1,06

113,67

-

-

1,098

103,48

-

-

8,61

0,79

1,16

90,32

-

-

1,20

81,33

-

-

9,57

0,80

1,20

82,34

-

-

1,24

73,81

-

-

10,52

0,81

1,23

75,90

-

-

1,28

67,77

-

-

11,96

0,81

1,28

68,28

-

-

1,34

60,66

-

-

14,35

0,82

1,35

59,07

-

-

1,42

52,11

-

-

16,74

0,83

1,41

52,49

-

-

1,49

46,04

-

-

19,13

0,83

1,47

47,47

-

-

1,54

41,44

-

-

HВ=100

0,43

0,59

0,60

520,50

25,15

0,40

0,61

501,78

24,37

0,37

0,64

0,62

0,64

431,74

21,41

0,29

0,65

421,67

20,98

0,28

0,85

0,64

0,68

371,94

18,83

0,23

0,69

361,79

18,38

0,22

1,06

0,66

0,72

325,87

16,8

0,18

0,72

315,35

16,33

0,17

1,49

0,70

0,78

259,97

13,83

0,12

0,79

249,12

13,33

0,12

2,13

0,74

0,86

200,20

11,04

0,08

0,88

189,50

10,53

0,07

2,98

0,77

0,94

155,74

-

-

0,97

145,56

-

-

3,83

0,80

1,01

130,00

-

-

1,04

120,33

-

-

4,25

0,80

1,04

120,91

-

-

1,07

111,45

-

-

4,68

0,81

1,06

113,44

-

-

1,10

104,18

-

-

5,31

0,82

1,09

104,42

-

-

1,13

95,44

-

-

6,38

0,82

1,14

93,23

-

-

1,18

84,62

-

-

7,44

0,83

1,18

84,97

-

-

1,23

76,69

-

-

8,50

0,83

1,22

78,50

-

-

1,27

70,50

-

-

10,63

0,83

1,28

68,70

-

-

1,33

61,21

-

-

12,76

0,83

1,33

61,40

-

-

1,40

54,55

-

-

17,00

0,83

1,43

50,91

-

-

1,50

44,61

-

-

HВ=75

0,36

0,63

0,63

459,39

22,59

0,32

0,65

426,44

21,18

0,28

0,48

0,66

0,68

377,57

19,07

0,23

0,69

366,24

18,58

0,22

0,60

0,68

0,71

334,07

17,16

0,19

0,72

325,18

16,77

0,18

0,84

0,71

0,76

276,10

14,56

0,14

0,77

267,49

14,17

0,12

1,19

0,75

0,83

222,65

12,10

0,09

0,84

213,74

11,68

0,09

1,67

0,78

0,89

181,37

10,14

0,07

0,91

172,31

9,7

0,06

2,15

0,80

0,94

156,62

-

-

0,96

147,56

-

-

2,39

0,81

0,96

147,69

-

-

0,98

138,64

-

-

2,65

0,81

0,98

140,27

-

-

1,00

232,25

-

-

2,99

0,82

1,00

131,19

-

-

1,03

122,21

-

-

3,59

0,82

1,04

119,72

-

-

1,07

110,82

-

-

4,19

0,83

1,07

111,08

-

-

1,10

102,27

-

-

4,78

0,83

1,09

104,16

-

-

1,13

95,45

-

-

5,98

0,83

1,14

93,42

-

-

1,18

84,94

-

-

7,17

0,83

1,18

85,15

-

-

1,23

76,96

-

-

9,57

0,83

1,25

72,81

-

-

1,31

65,12

-

-

г. Кузедеево (П.Г.3) грунт - суглинок пылеватый

Период осеннего влагонакопления 2448 ч. Продолжительность периода примерзания 4728 ч. Минимальная среднемесячная температура воздуха минус 18,6°С.

HВ=250

1,43

0,56

0,60

516,21

24,98

0,39

0,61

501,40

24,56

0,37

2,86

0,58

0,65

417,65

20,81

0,27

0,66

399,26

20,02

0,25

4,29

0,60

0,72

326,72

16,84

0,18

0,73

308,03

16,00

0,165

5,72

0,62

0,78

256,76

13,68

0,12

0,80

239,12

12,87

0,11

7,15

0,65

0,85

206,08

11,32

0,08

0,88

189,92

10,55

0,07

10,01

0,69

0,98

140,70

-

-

1,02

127,48

-

-

14,31

0,73

1,15

90,80

-

-

1,20

80,79

-

-

20,03

0,77

1,35

59,80

-

-

1,42

52,36

-

-

25,76

0,79

1,506

44,35

-

-

1,59

38,41

-

-

HВ=200

0,92

0,56

0,59

545,04

26,17

0,43

0,60

532,87

25,67

0,41

2,26

0,58

0,63

452,66

22,50

0,31

0,64

436,79

21,63

0,30

2,75

0,60

0,69

364,09

18,49

0,22

0,70

347,09

17,74

0,20

3,66

0,63

0,74

393,90

15,37

0,12

0,76

277,14

14,61

0,14

4,58

0,65

0,80

241,60

12,98

0,11

0,82

225,65

12,24

0,098

6,41

0,69

0,91

171,73

9,67

0,06

0,94

157,88

8,996

0,054

9,16

0,73

1,05

115,78

-

-

1,09

104,60

-

-

12,82

0,77

1,21

79,33

-

-

1,27

70,54

-

-

16,48

0,79

1,34

60,45

-

-

1,41

53,16

-

-

18,32

0,80

1,40

54,198

-

-

1,55

47,45

-

-

HВ=150

0,52

0,56

0,58

576,51

27,47

0,47

0,58

564,12

26,96

0,45

2,86

1,03

0,62

484,92

23,67

0,35

0,62

472,46

23,14

0,34

1,55

0,61

0,66

401,29

20,10

0,26

0,67

387,25

19,49

0,24

2,06

0,63

0,71

333,81

17,15

0,19

0,72

319,25

16,51

0,18

2,58

0,62

0,76

282,12

14,84

0,14

0,77

267,64

14,18

0,13

3,61

0,69

0,84

210,49

11,53

0,087

0,86

196,95

10,88

0,078

5,15

0,73

0,96

149,85

-

-

0,99

138,00

-

-

7,21

2,49

1,08

108,02

-

-

1,12

97,98

-

-

9,27

0,79

1,18

85,31

-

-

1,23

76,54

-

-

10,30

0,80

1,22

77,58

-

-

1,28

69,29

-

-

11,33

0,81

1,26

71,36

-

-

1,32

63,48

-

-

12,88

2,48

1,31

64,01

-

-

1,37

56,66

-

-

15,45

0,82

1,39

55,13

-

-

1,46

48,49

-

-

18,03

0,83

1,45

48,87

-

-

1,53

42,71

-

-

HВ=100

0,23

0,57

0,44

521,06

52,90

1,65

0,51

816

37,06

0,83

2,87

0,46

0,61

508,80

24,67

0,38

0,61

494,78

24,08

0,36

0,68

0,62

0,65

426,19

21,17

0,28

0,65

416,06

20,74

0,17

0,91

0,64

0,69

366,43

18,59

0,22

0,69

355,88

18,13

0,21

1,14

0,66

0,72

320,17

16,55

0,18

0,73

309,21

16,06

0,17

1,60

0,70

0,79

254,07

13,56

0,12

0,80

242,86

13,04

0,11

2,29

0,74

0,87

194,35

10,76

0,076

0,89

183,42

10,24

0,07

3,21

0,77

0,96

150,14

-

-

0,98

139,87

-

-

4,12

0,80

1,02

124,67

-

-

1,06

114,99

-

-

4,58

0,80

1,05

115,68

-

-

1,09

106,26

-

-

5,04

0,81

1,08

108,32

-

-

1,12

99,13

-

-

5,72

0,82

1,11

99,44

-

-

1,15

90,55

-

-

6,87

0,82

1,16

88,44

-

-

1,21

79,99

-

-

8,01

0,83

1,21

80,36

-

-

1,26

72,26

-

-

9,16

0,83

1,24

74,04

-

-

1,30

66,25

-

-

11,45

0,83

1,31

64,51

-

-

1,37

57,26

-

-

13,74

0,83

1,37

57,45

-

-

1,43

50,67

-

-

18,32

0,83

1,47

47,37

-

-

1,55

41,36

-

-

HВ=75

0,13

0,58

0,39

658,24

68,29

2,71

0,39

649,05

67,97

2,68

2,83

0,26

0,51

798,81

36,39

0,84

0,58

566,37

27,05

0,45

0,39

0,63

0,64

437,45

21,65

0,30

0,65

417,09

20,78

0,27

0,52

0,66

0,69

370,89

18,78

0,23

0,69

360,97

18,35

0,23

0,64

0,68

0,71

329,13

16,95

0,18

0,72

320,30

16,55

0,18

0,90

0,71

0,77

271,42

14,35

0,13

0,78

262,48

13,94

0,13

1,29

0,75

0,83

217,80

11,87

0,09

0,85

208,58

11,44

0,086

1,80

0,78

0,90

176,42

9,90

0,065

0,92

167,13

9,45

0,06

2,32

0,80

0,95

151,66

-

-

0,97

142,44

-

-

2,58

0,81

0,97

142,73

-

-

0,998

133,56

-

-

2,83

0,81

0,99

135,31

-

-

1,02

126,19

-

-

3,22

0,82

1,02

126,25

-

-

1,05

117,21

-

-

3,86

0,82

1,06

114,81

-

-

1,09

105,90

-

-

4,51

0,83

1,09

106,20

-

-

1,12

97,43

-

-

5,15

0,83

1,12

99,34

-

-

1,15

90,70

-

-

6,44

0,83

1,16

88,71

-

-

1,21

80,36

-

-

7,73

0,83

1,21

80,58

-

-

1,53

72,52

-

-

10,30

0,83

1,28

68,51

-

-

1,34

61,04

-

-

г. Усть-Кабырза (П.Г.3) грунт - суглинок пылеватый

Период осеннего влагонакопления 2304 ч. Продолжительность периода промерзания 4896 ч. Минимальная среднемесячная температура воздуха минус 21,1°С.

HВ=250

1,496

0,56

0,61

509,34

24,69

0,38

0,61

493,96

24,05

0,36

2,99

0,57

0,66

409,02

20,44

0,26

2,67

390,21

19,62

0,24

2,49

0,60

0,72

317,86

16,44

0,17

0,74

298,94

15,59

0,16

5,99

0,62

0,79

248,32

13,29

0,12

0,81

230,64

12,47

0,10

7,48

0,65

0,86

198,29

10,95

0,079

0,89

182,21

10,18

0,069

10,48

0,69

0,996

134,26

-

-

1,04

121,26

-

-

14,97

0,73

1,18

85,8

-

-

1,23

76,16

-

-

20,96

0,77

1,38

56,11

-

-

1,45

48,97

-

-

26,94

0,79

1,54

41,38

-

-

1,63

35,73

-

-

HВ=200

0,96

0,56

0,59

539,39

25,94

0,42

0,60

526,73

25,41

0,40

1,92

0,58

0,64

445,25

21,99

0,30

0,65

428,86

21,29

0,29

2,87

0,60

0,69

356,07

18,13

0,21

0,71

338,69

17,37

0,19

3,83

0,63

0,75

285,93

15,01

0,15

0,77

268,94

14,24

0,13

4,79

0,65

0,81

233,96

12,63

0,10

0,83

217,92

11,88

0,09

6,70

0,69

0,92

165,02

-

-

0,95

151,25

-

-

9,58

0,73

1,07

110,31

-

-

1,13

99,34

-

-

13,41

0,77

1,24

74,99

-

-

1,30

66,46

-

-

17,24

0,79

1,37

56,83

-

-

1,44

49,81

-

-

19,16

0,80

1,43

50,84

-

-

1,51

44,36

-

-

HВ=150

0,54

0,56

0,58

570,29

27,22

0,46

0,59

558,83

26,74

0,44

1,08

0,58

0,62

479,12

23,42

0,34

0,63

466,16

22,87

0,33

1,62

0,61

0,67

394,70

19,82

0,25

0,68

380,19

19,19

0,23

2,16

0,63

0,71

326,95

16,85

0,18

0,73

311,99

16,18

0,17

2,69

0,62

0,76

275,23

14,52

0,14

0,78

260,47

3,85

0,13

3,77

0,69

0,85

203,98

11,22

0,08

0,87

190,33

10,57

0,07

5,39

0,73

0,97

144,09

-

-

1,00

132,30

-

-

7,54

0,77

1,099

103,10

-

-

1,14

93,22

-

-

9,70

0,79

1,20

80,99

-

-

1,25

72,42

-

-

10,78

0,80

1,25

73,49

-

-

1,30

65,42

-

-

11,85

0,81

1,29

67,46

-

-

1,35

59,82

-

-

13,47

0,81

1,34

60,36

-

-

1,41

53,25

-

-

16,16

0,82

1,42

51,85

-

-

1,49

45,42

-

-

21,55

0,83

1,55

41,21

-

-

1,63

35,73

-

-

HВ=100

0,24

0,57

0,47

899,69

44,53

1,19

0,54

708,098

32,80

0,66

0,48

0,59

0,61

501,41

24,36

0,38

0,62

489,40

23,85

0,36

0,72

0,62

0,65

421,38

20,97

0,28

0,66

411,03

20,52

0,27

0,96

0,64

0,69

361,46

18,37

0,22

0,70

350,52

17,89

0,20

1,20

0,66

0,72

314,99

16,32

0,17

0,73

303,65

15,81

0,16

1,68

0,70

0,79

248,73

3,31

0,12

0,81

237,21

12,78

0,11

2,39

0,74

0,88

189,09

10,51

0,07

0,90

177,98

9,97

0,07

3,35

0,77

0,97

145,16

-

-

0,99

134,83

7,85

0,041

4,31

0,80

1,04

119,95

-

-

1,07

110,30

-

-

4,79

0,80

1,07

111,08

-

-

1,11

101,71

-

-

5,27

0,81

1,096

103,82

-

-

1,14

94,71

-

-

5,99

0,82

1,3

95,08

-

-

1,18

86,31

-

-

7,18

0,82

1,19

84,28

-

-

1,23

75,98

-

-

8,38

0,83

1,23

76,36

-

-

1,28

68,44

-

-

9,58

0,83

1,27

70,19

-

-

1,32

62,60

-

-

11,97

0,83

1,34

60,92

-

-

1,40

53,90

-

-

14,37

0,83

1,40

54,08

-

-

1,47

47,54

-

-

19,16

0,83

1,51

44,37

-

-

1,59

38,62

-

-

HВ=75

0,13

0,58

0,39

656,45

68,23

2,7

0,39

627,61

67,20

2,6

0,27

0,61

0,55

654,45

30,64

0,58

0,60

523,09

25,26

0,398

0,40

0,65

0,65

425,82

21,16

0,28

0,66

410,89

20,52

0,27

0,54

0,66

0,69

365,92

18,56

0,22

0,69

356,52

18,15

0,21

0,67

0,68

0,72

324,89

16,76

0,18

0,72

315,93

16,36

0,17

0,94

0,71

0,77

267,17

14,16

0,13

0,78

257,93

13,73

0,12

1,35

0,75

0,84

213,39

11,66

0,09

0,85

203,89

11,21

0,21

1,89

0,78

0,91

171,95

-

-

0,93

162,47

-

-

2,42

0,80

0,96

147,20

-

-

0,99

137,86

-

-

2,69

0,81

0,99

138,28

-

-

1,01

129,02

-

-

2,96

0,81

1,00

130,88

-

-

1,03

121,00

-

-

3,37

0,82

1,03

121,85

-

-

1,06

112,78

-

-

4,04

0,82

1,07

110,46

-

-

1,11

101,57

-

-

4,71

0,83

1,10

101,91

-

-

1,14

93,20

-

-

5,39

0,83

1,13

95,10

-

-

1,17

86,56

-

-

6,73

0,83

1,18

84,60

-

-

1,23

76,39

-

-

8,08

0,83

1,23

76,60

-

-

1,28

68,72

-

-

10,78

0,83

1,31

64,81

-

-

1,37

57,55

-

-

В таблице П.3 приведены расчетные параметры грунтов при близком залегании грунтовых вод. Определение параметров производится следующим образом. Например, если коэффициент влагопроводности суглинистого грунта, установленный экспериментально в период изысканий в районе г. Александровского, равен 5,5 см2/час, то при расстоянии от верха земляного полотна до уровня грунтовых вод НВ=250 см. грунт имеет модуль упругости для насыпи Еy=290 кГс/см2; угол внутреннего трения J=15° и величину сцепления С=1,15 кГс/см2.

Значения коэффициентов влагопроводности* при некоторых величинах влажности, плотности и температуре приведены в таблице П.4.

Таблица П.4

Значения коэффициентов влагопроводности суглинистых грунтов юго-восточной части Западной Сибири в зависимости от их влажности, плотности

Влажность

в %

Объемная масса,

кГс/см3

Коэффициент влагопроводн.,

см2/час

11,1

1,7

25,4

13,8

1,8

6,2

13,8

1,6

14,2

18,5

1,7

3,9

18,5

2,0

1,4

22,9

1,8

3,24

22,9

1,6

3,19

25,9

1,7

3,5

*Методика определения коэффициентов влагопроводности изложена в кн.: "Предложения по оценке и учету источников увлажнения и регулированию водного режима земляного полотна автомобильных дорог". М. Союздорнии, 1966, с. 49






ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
