ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ШТАМПОВАННЫЕ ПЕРЕХОДНЫЕ

ДЛЯ ТРУБОРОВОДОВ ТЭС

Конструкция и размеры

ОСТ 108.104.16-82

Взамен ОСТ 24.104.13 в части

Рном. = 230 кгс/см2, t = 230°С;

Рном. =185 кгс/см2, t = 2l5°С;

Рном. = 44 кгс/см2 , t = 340C

Указанием Министерства энергетического машиностроения от 04.06.82 № BB-002/4628 срок действия установлен с 01.01.85 до 01.01.96

Проверен в 1983 г.

(Измененная редакция, Изм. № 1, Изм. № 3, Изм. № 4).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на переходные штампованные тройники с вытянутой горловиной для трубопроводов тепловых электростанций с абсолютным давлением и температурой среды:

Р = 23,54 МПа (240 кгс/см2), t = 250°С;

Р =18,14 МПа (185 кгс/см2), t = 215°С;

Р = 4,31 МПа ( 44 кгс/см2), t = 340°С;

Р = 3,92 МПа ( 40 кгс/см2), t = 200°C.

(Измененная редакция, Изм. № 3).

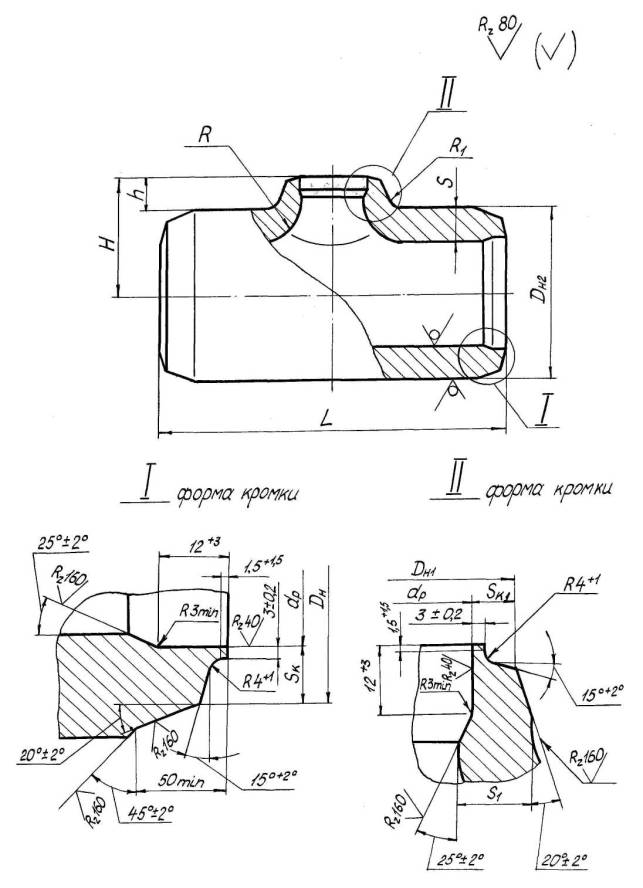

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.

3. Размеры высот Н и h, радиусов R и R1 и толщины стенки SK1 - могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

4. Предельные отклонения по наружному диаметру Dн2 не должны превышать плюс 1,25% и минус 2%.

5. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция, Изм. № 3, Изм. № 4).






Исполн.

Условный проход Dу ´Dу1

Присоединяемые трубы

Dн

Dн1

Dн2

dр

dр1

L

Н*

h, пред. откл. +5

S

не менее

S1

не менее

Sk

Sk1

R

R1

Материал (марка, ТУ)

Масса, кг

Наружный диаметр и толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Пред. откл. ±5

не менее

не более

Пред. откл. ±5

Р = 23,54 МПа (240 кгс/см2), t = 250°С

01

150´100

194´17

133´12

196

±1,2

136

+2

205

161

+0,53

109

+0,46

400

138

35

30

18,0

14,8

11,0

60

25

Сталь 15ГС ТУ 14-3-460-75

63,6

02

175´150

219´19

194´17

222

196

245

182

+0,60

161

+0,53

500

158

35

36

20,0

16,5

15,1

70

30

106,0

03

225´150

273´24

276

320

226

600

210

50

50

29,0

20,2

85

240,0

04

250´225

325´28

273´24

328

276

+3

360

271

+0,68

226

+0,60

650

240

60

30,0

23,8

20,5

115

50

301,0

05

300´250

377´32

325´28

380

±2,0

328

400

316

271

+0,68

700

260

56

34,0

27,6

24,1

Сталь 15ГС ТУ 14-3-420-75

395,0

Р =18,14 МПа (185 кгс/см2), t = 215°С

06

150´100

194´15

133´12

196

±1.2

136

+2

205

166

+0,53

109

+0,46

400

138

35

30

18,0

11,9

10,7

60

25

Сталь 15ГС ТУ 14-3-460-75

63,6

07

175´150

219´16

194´15

222

196

245

188

+0,60

166

+0,53

500

158

35

36

20,0

13,2

12,1

70

30

106,0

08

225´150

273´20

276

320

?36

600

200

40

50

29,0

16,0

85

240,0

09

250´225

325´22

273´20

328

276

+3

360

283

+0,68

236

+0,60

650

250

70

56

30,0

18,7

16,2

115

50

301,0

10

300´250

377´26

325´22

380

±2.0

328

400

327

283

+0,68

700

270

34,0

21,7

19,0

Сталь 15ГС ТУ 14-3-420-75

395,0

Р = 4,31 МПа ( 44 кгс/см2), t = 340°С; Р = 3,92 МПа ( 40 кгс/см2), t = 200°C

11

400´350

426´14

377´13

430

±2,0

380

+ 4

435

401

+0,76

354

+0,68

700

273

55

26

16,0

9,5

8,7

55

25

Сталь 20 ТУ 14-3-460-75

197,0

Р = 4,31 МПа ( 44 кгс/см2), t = 340°С

12

450´350

465´16

377´13

468

±2,0

380

+ 4

485

437

+0,76

354

+0,68

750

333

90

40

24,0

10,5

8,6

85

40

Сталь 15ГС ТУ 14-3-420-75

362,0

13

450´400

426´14

430

401

+0,76

800

9,5

387,0

14

600´400

630´17

426´14

635

±2,0

430

+ 4

670

598

+1,0

401

+0,76

930

425

90

60

36,0

12,2

9,5

120

50

Сталь 15ГС ТУ 108.1267-84

830,0

* Размер для справок

(Измененная редакция, Изм. № 2, Изм. № 3, Изм. № 4).

Пример условного обозначения тройника штампованного переходного с условным проходом Dу ´Dу1 175´150 мм исполнения 07:

ТРОЙНИК ПЕРЕХОДНЫЙ 175´150 07 ОСТ 108.104.16-82

Пример маркировки: 07 ОСТ 108.104.16-82 Марка завода
