КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА ОБЛИЦОВКУ ПОВЕРХНОСТЕЙ ФАСАДНЫМИ КЕРАМИЧЕСКИМИ ПЛИТКАМИ

Москва - 1982

Карты трудовых процессов разработаны отделом проектирования технологии отделочных работ треста Мосоргстрой (Л.К. Немцын, Т.И. Певзнер) совместно с ЦНИБ "Мосстрой" (Л.Ф. Троицкая), согласованы с Управлением отделочных работ (И.Г. Козин) и одобрены ВНИПИ труда в строительстве при Госстрое СССР.

Карты рекомендованы к применению в строительное производство при облицовке поверхностей фасадными керамическими плитками.

Отзывы и замечания по картам трудовых процессов направлять по адресу: 113095, Б, Полянка, д. 51а, трест Мосоргстрой.

Содержание

ВВОДНАЯ ЧАСТЬ

КТ-0.2-31.1-81

Подготовка поверхности

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИя ПРОЦЕССА

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

КТ-0.2-31.2-81

Установка плиток

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

КТ-0.2-31.3-81

Отделка облицованной поверхности

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

ВВОДНАЯ ЧАСТЬ

1. Карты разработаны на основе изучения и обобщения опыта облицовшиков-плиточников СУ-76 объединения Мосотделстрой (бригадир Р.А. Абрамова, Л. А. Желтова).

2. Режим труда и отдыха принят из условий оптимального темпа выполнения трудовых процессов в соответствии с "Основами методики технического нормирования труда в строительстве".

3. Облицовка цоколя выполнялась фасадной керамической плиткой размера 213×111×10 мм.

В результате применения наиболее рациональных приемов груда сокращение трудозатрат по сравнению с ЕНиР, § 2-31, составляет:

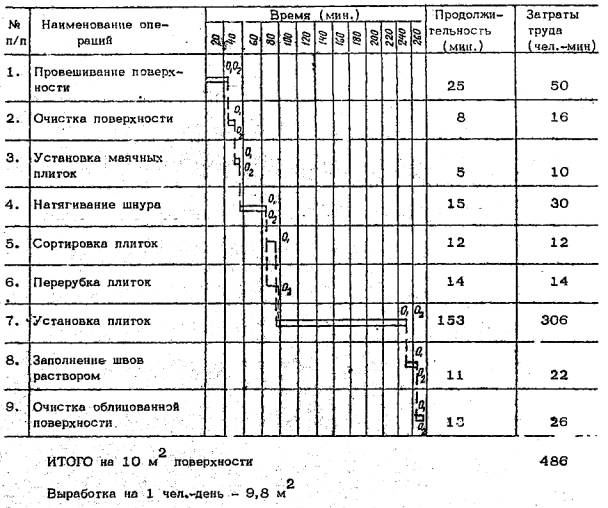

ГРАФИК ТРУДОВОГО ПРОЦЕССА

Карта трудового процесса строительного производства

КТ-0.2-31.1-81

Подготовка поверхности

Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИВ «Мосстрой»

Входит в комплект карт ККТ-0.2-1 на облицовку поверхностей фасадными керамическими плитками

Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при подготовке поверхности стен под облицовку фасадной керамической плиткой.

1.2. Показатели производительности груда:

выработка на 1 чел.-день, м2 - 72,7

затраты груда на 10 м2, чел.-ч. - 1,1

Примечание: в затраты груда входит время на подготовительно-заключительные работы (4 %) и отдых (10 %).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИя ПРОЦЕССА

2.1. До начала работ необходимо закончить все работы, выполнение которых может привести к повреждениям облицованной поверхности.

2.2. Облицовка бетонных поверхностей, а также кирпичных стен, выложенных с полным швом, керамическими глазурованными плитками, должна осуществляться после насечки пневматическим молотком и промывки этих поверхностей.

2.3. При облицовке стен плитками на цементном растворе отклонения и неровности облицовываемой поверхности глубиной более 15 мм должны быть предварительно выровнены цементным раствором; при отклонении более 15 мм цементный раствор наносится по металлическим сеткам.

2.4. При производстве работ необходимо выполнять правила производства работ согласно СНиП III-21-73* "Отделочные покрытия строительных конструкций" и правила техники безопасности согласно СНиП III-4-80 "Техника безопасности в строительстве".

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

облицовщик-плиточник IV разряда (О1) - 1

облицовщик-плиточник Ш разряда (О2) - 1

3.2. Инструменты, приспособления и инвентарь

№ п/п

Наименование, назначение и основные параметры

ГОСТ или № чертежа, изготовитель

Количество

1.

Скарпель для бетонных и каменных работ (для срубки наплывов)

ТУ 22-2781-73

1

2.

Скребок металлический (для очистки поверхности)

Черт. 1233 треста Мосоргстрой*

1

3.

Уровень гибкий (водяной) (для вынесения отметок)

ТУ 25-11-760-72

1

4.

Отвес ОТ-200

ГОСТ 7948-71

1

5.

Шнур разметочный в корпусе

ТУ 22-3527-76

1

6.

Молоток слесарный (для забивки гвоздей)

ГОСТ 2310-70

1

* Москва, Б. Полянка, д. 51 а.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Подготовку поверхности выполняют в следующей последовательности:

провешивание поверхности;

очистка поверхности.

4.2. Схема организации рабочего места

О1. О2 - облицовщики-плиточники 1 2

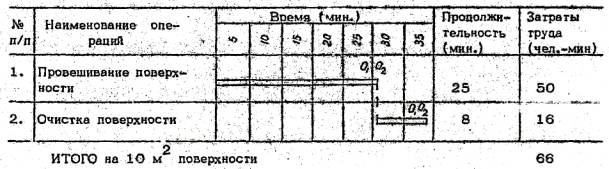

4.3. График трудового процесса

4.4. Описание операций

№ по графику

Наименование операций

Продолжительность*

Исполнители

Орудия труда,

Характеристика приемов труда

1.

Провешивание поверхности

25 мин

О1 и О2

Молоток, шнур в корпусе.

Плиточники O1 и О2 забивают два гвоздя 1 и 2 примерно не 15 см выше уровня облицовки и на 5 - 6 см от углов (примыкающих стен), оставляя до стены расстояние 1,7 - 2,5 см (толщина будущей облицовки). Затем натягивают между ними шнур и забивают примерно на середине промежуточный гвоздь 3, так, чтобы его шляпка касалась шнура (при большой протяженности стены забивают несколько промежуточных гвоздей). С шляпки гвоздя 1 опускают отвес и забивают внизу гвоздь 4, затем на середине между гвоздями 1 и 4 забивают гвоздь 5 так, чтобы его шляпка касалась шнура. Далее опускают отвес от гвоздей 2 и 3 и забивают гвозди 6 и 8, затем 7 и 9. Шляпки всех гвоздей должны находиться в одной плоскости, Для проверки натягивают шнур по шляпкам гвоздей 5-7, 1 - 6 и 2 - 4, Если шнур при этом касается какой-либо части стены, значит гвозди забиты слишком глубоко и необходимо их перебить или срубить выпуклости на поверхности стены. Если пространство между стеной и натянутым шнуром слишком велико, первые гвозди 1, 2 и 3 забивают поглубже и соответственно заново забивают все остальные гвозди или выравнивают впадины раствором (рис. 1).

2.

Очистка поверхности

8 мин

О1 и О2

скребок металлический, скарпель, молоток

Плиточники О1 и О2 очищают поверхности стен от отвердевших брызг раствора (рис. 2); небольшие выпуклости срубают при помощи скарпели и молотка

* на 10 м2 поверхности

Рис. 1.

Рис. 2

Карта трудового процесса строительного производства

КТ-0.2-31.2-81

Установка плиток

Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИВ «Мосстрой»

Входит в комплект карт ККТ-0.2-1 на облицовку поверхностей фасадными керамическими плитками

Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации груда рабочих при установке плиток.

2.2. Показатели производительности труда:

Выработка на 1 чел.-день, м2 - 12,9

затраты труда на 10 м2, чел.-ч. - 6,2

Примечание: в затраты труда входит время на подготовительно-заключительные работы (4 %) и отдых (10 %).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: подготовить поверхности согласно карте КТ-1.

2.2. Керамические фасадные плитки должны выпускаться в соответствии с ГОСТ 13996-77 "Плитки керамические фасадные и ковры из них";

не допускается покрытие глазурью обратной (нелицевой) поверхности плиток площадью более 10 %, покрытие глазурью торцевых граней плиток толщиной более 1 мм, заусеницы на ребрах лицевой поверхности высотой более 1 мм, трещины, а также известковые включения;

водопоглощение плиток должно быть не более 10 %;

плитки должны быть морозостойкими и при испытании на морозостойкость в насыщенном водой состоянии должны выдерживать 35 циклов.

2.3. Перед облицовкой очищенную поверхность стен необходимо смочить водой.

2.4. Облицовка наружных стен зданий керамической плиткой должна выполняться при температуре 5ºС и выше и после того, как постоянная нагрузка на стены достигает не менее 85 % проектной.

2.5. Толщина раствора между облицовываемыми поверхностями и керамическими плитками должна быть не более 15 мм и не менее 7 мм.

2.6. Качество облицованных поверхностей должно удовлетворять следующим требованиям:

облицованные поверхности должны соответствовать заданным геометрическим формам;

горизонтальные и вертикальные швы должны быть однотипны и однородны;

облицованная поверхность в целом должна быть жесткой, не иметь сколов в швах более 0,5 мм, трещин, пятен, потеков раствора и высолов.

2.7. При производстве работ необходимо выполнять требования СНиП Ш-21-73* "Отделочные покрытия строительных конструкций" и СНиП III-4-80 "Техника безопасности в строительстве".

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители: облицовщик-плиточник IV разряда (О1) - 1

облицовщик-плиточник III разряда (О2) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ или № чертежа, изготовитель

Количество

Лопата растворная типа ЛР

ГОСТ 3620-76

1

Лопатка плиточная типа ЛП

ГОСТ 9533-71

2

Молоток для плиточных работ МПЛИ-1 (для колки и подтески плиток)

ГОСТ 11042-Г2

2

Скобы для плиточных работ (для фиксации толщины шва)

ТУ 22-2784-73

по необходимости

Резец для резки плиток

ГОСТ 19259-73

1

Плитколом (для отламывания отрезанных полос плиток)

Черт, 856 треста Оргтехстрой Главсредуралстроя

1

Плиткорез рычажный

Черт. 671 треста Мосоргстрой Главмосстроя*

1

Отвес ОT-200

ГОСТ 7948-71

1

Уровень гибкий (водяной)

ТУ 25-11-760-72

1

Штыри стальные

ТУ 22-2782-73

по необходимости

Шнур разметочный в корпусе

ТУ 22-3527-76

1

Молоток слесарный (для забивки штырей)

ГОСТ 2310-70

2

Ящик для раствора

Черт. 69.00.00 Управления механизации отделочных pa6oт объединения Мосотделстрой**

2



Стол для сортировки и обработки плиток

Изготавливается по месту

1

Правило дюралюминиевое

Черт. 157 ВНИИСМИ Минстройдормаша

1

* Москва, Б. Полянка, д. 51а

** Москва, Кольская ул., 12

3.3. Расход материалов на 10 м2 поверхности:

плитка облицовочная, м2 - 10

раствор цементный, м3 - 0,15

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Установку плиток выполняют в следующей последовательности: установка маячных плиток;

натягивание шнура;

сортировка плиток;

перерубка плиток (при необходимости);

установка плиток.

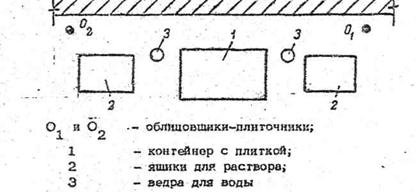

4.2. Схема организации рабочего места

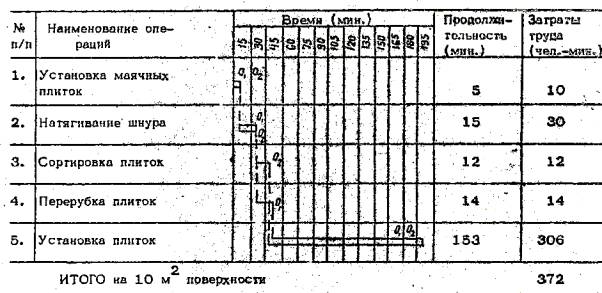

4.3. График трудового процесса

4.4. Описание операций

№ по графику

Наименование операций

Продолжительность*

Исполнители

Орудия труда,

Характеристика приемов труда

1.

Установка маячных плиток

5 мин

О1 и О2

штыри, молоток, водяной уровень, отвес, лопатка плиточная, ящик для раствора

Плиточники О1 и О2 забивают штыри 1 немного выше уровня облицовки (примерно на 10 см) у двух противоположных стен, от них опускают вниз отвес и на уровне нижнего ряда плиток на проектной отметке плиточники устанавливают маячные плитки по отвесу и водяному уровню. Маячные плитки устанавливают также и наверху у штырей 1.

2.

Натягивание шнура

15 мин



штыри, молоток, водяной уровень

Плиточники О1 и О2 забивают штыри 2 по верху установленных маячных плиток на одном уровне с ними (см. рис. 1) и натягивают между ними шнур для установки первого ряда плитки. Для каждого последующего горизонтального ряда плиток облицовщики О1 и О2 выносят отметки верха ряда при помощи водяного уровня, забивают два штыря у двух противоположных сторон стены и натягивают между ними шнур в плоскости облицовки.

3.

Сортировка плиток

12 мин

О2

стол

Плиточник О2 производит сортировку плиток по размерам, оттенкам и качеству

4.

Перерубка плиток

14 мин

О1

Плиткорез, плитколом, резец

Плиточник О1, наносит на плитку линию реза (риску) при помощи резца, затем устанавливает ее в лазы, устроенные на основании плиткореза так, чтобы лезвие ножа находилось точно над риской. Придерживая плитку левой рукой и слегка нажимая на рукоятку рычага, плиточник передвигает каретку вдоль плитки (рис. 2). При этом глазурный слой плитки прорезается. Затем плитку подвигают так, чтобы линия надреза была над краем основания плиткореза. Выдвинутую часть плитки берут плитколомом и отламывают.

5.

Установка плиток

153 мин.

О1 и О2

плиточная лопатка, скобы, ящик для раствора.

Плиточники О1 и О2 (самостоятельно) перед нанесением раствора на тыльную сторону плитки стирают пыль сырой ветошью, а затем проводят этой же стороной по раствору для увлажнения (рис. 3). После этого наносят раствор на тыльную сторону плитки равномерным слоем такой толщины, чтобы при осаживании плитки он немного выступая сверху и сбоку плитки, не оставляя под ней пустых мест.

Плитку с раствором подносят в горизонтальном положении к месту установки, затем быстро и осторожно переворачивают в вертикальное положение и прижимают к облицовываемой поверхности (рис. 4). Для окончательной установки плиток ориентируются по ранее установленным плиткам и натянутому сверху шнуру. Легкими ударами ручки лопатки плитку осаживают до общего уровня ряда (рис. 5). Выступивший из-под плитки лишний раствор снимают лопаткой.

Для соблюдения заданной толщины шва между плитками устанавливают инвентарные скобы. Скобы закладывают между горизонтальными, а иногда и между вертикальными гранями плиток. После того, как раствор под плиткой схватился (обычно после установки 15 - 20 плиток), скобы вынимают и используют вновь. В процессе работы уложенные ряды плиток проверяют на вертикальность с помощью правила.

* На 10 м2 стен

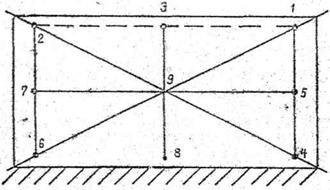

1 и 2 - штыри, 3 - разметочный шнур, 4 - маячные плитки

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Карта трудового процесса строительного производства

КТ-0.2-31.3-81

Отделка облицованной поверхности

Разработана трестом Мосоргстрой Главмосстроя с участием ЦНИВ «Мосстрой»

Входит в комплект карт ККТ-0.2-1 на облицовку поверхностей фасадными керамическими плитками

Рассмотрена, откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при отделке облицованной поверхности.

1.2. Показатели производительности труда: выработка на 1 чел.-день, м2 - 100

затраты груда на 10 м2 чел.-час. - 0,8

Примечание: в затраты груда входит время на подготовительно-заключительные работы (4 %) и отдых (10 %).

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: доставить на рабочее место раствор и инструменты.

2.2. Выполненная облицовка должна быть защищена от повреждений и загрязнений при производстве последующих строительно-монтажных работ.

2.3. Возможность проникновения влаги через швы облицовки должна быть исключена.

2.4. Растворы, применяемые для облицовочных работ, не должны образовывать высолов на поверхности облицовки. Для предупреждения высолов следует применять пуццолановый портландцемент марки не ниже 300, промытый крупноразмерный песок, а также растворы с малым водоцементным отношением (0,45-0,5), содержащие пластификаторы.

2.5. Подвижность цементно-песчаного раствора для облицовки поверхностей керамической плиткой в зависимости от марки цемента должна соответствовать глубине погружения стандартного конуса 5-6 см.

Раствор должен использоваться не позднее, чем через 1,5 часа после его приготовления.

2.6. При производстве работ необходимо выполнять требования СНиП III-21-73* "Отделочные покрытия строительных конструкций" и СНиП III-4-80 "Техника безопасности в строительстве".

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

облицовщик-плиточник IV разряда (О1) - 1

облицовщик-плиточник III разряда (О2) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ или № чертежа, изготовитель

Количество

Терка войлочная (поролоновая) для заполнения швов раствором

Черт. 355А треста Мосоргстрой Главмосстроя

2

Лопатка плиточная типа ЛП для нанесения раствора на терку

ГОСТ 9533-71*

2

Ящик для раствора

Черт. 69.00.00 Управления механизации отделочных работ объединения Мосотделстрой**

2

* Москва, Б. Полянка, д. 51а

** Москва, Кольская ул., 12

3.3. Расход материалов на 10 м2 поверхности:

раствор цементный, м3 - 0,0033

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Окончательная отделка облицованной поверхности выполняется в следующей последовательности:

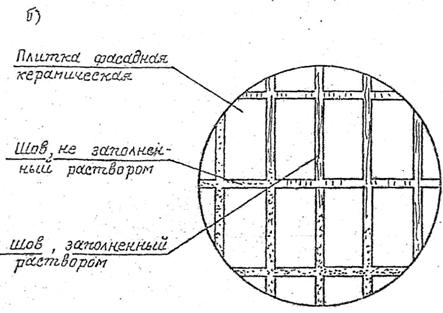

заполнение швов раствором;

очистка облицованной поверхности.

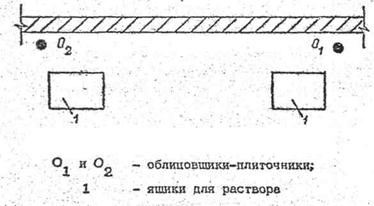

4.2. Схема организации рабочего места

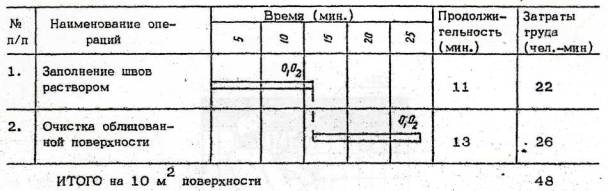

4.3. График трудового процесса

4.4. Описание операций

№ по графику

Наименование операций

Продолжительность*

Исполнители

Орудия труда,

Характеристика приемов труда

1.

Заполнение швов раствором

11 мин

О1 и О2

лопатка плиточная, терка войлочная, ящик с раствором.

Плиточники О1 и О2 (самостоятельно) набирают на войлочную терку небольшое количество раствора и втирают его в швы облицовки (рис. 1).

2.

Очистка облицованной поверхности

13 мин

О1 и О2



Плиточники О1 и О2 после схватывания раствора очищают поверхность облицовки oт раствора и грязи сначала влажной, а потом сухой ветошью

* на 10 м2 облицованной поверхности
