Приказ Минприроды России
от 8 октября 2009 г. № 325
"Об утверждении Инструкции по применению схем проветривания выемочных участков угольных шахт с изолированным отводом метана из выработанного пространства с помощью газоотсасывающих установок"

В соответствии с пунктом 5.2.57 Положения о Министерстве природных ресурсов и экологии Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 29 мая 2008 г. № 404 (Собрание законодательства Российской Федерации, 2008, № 22, ст. 2581; № 42, ст. 4825; № 46, ст. 5337; 2009, № 3, ст. 378; № 6, ст. 738; № 33, ст. 4088; № 34, ст. 4192), приказываю:

Утвердить прилагаемую Инструкцию по применению схем проветривания выемочных участков угольных шахт с изолированным отводом метана из выработанного пространства с помощью газоотсасывающих установок.

Министр

Ю.П. Трутнев

Инструкция
по применению схем проветривания выемочных участков угольных шахт с изолированным отводом метана из выработанного пространства с помощью газоотсасывающих установок

Содержание

1. Общие положения

2. Требования к оборудованию, эксплуатации и контролю работы поверхностных газоотсасывающих установок

3. Требования к оборудованию, эксплуатации и контролю работы подземных газоотсасывающих установок

4. Требования к оборудованию выемочного участка автоматической стационарной аппаратурой контроля содержания газов и пыли, централизованного телеконтроля расхода воздуха и обеспечению взрывозащиты

5. Требования к режимам работы газоотсасывающих установок в аварийных ситуациях

6. Требования к профилактике самовозгорания угля и угольной пыли

7. Требования к средствам локализации взрывов газа и угольной пыли

8. Требования к оборудованию смесительных камер

Приложение № 1 (справочное) Термины и их определения

Приложение № 2 (справочное) Условные обозначения

Приложение № 3 Порядок определения метанообильности выемочных участков

1. Определение метанообильности очистных забоев

2. Определение метанообильности обособленно проветриваемых конвейерных выработок

3. Определение метанообильности выработанного пространства

4. Определение метанообильности выемочного участка

Приложение № 4 Расчет параметров проветривания выемочного участка

1. Расчет расхода воздуха на выемочный участок по метановыделению в очистной забой

2. Расчет расхода воздуха для изолированного отвода

3. Расчет расхода воздуха для обособленно проветриваемых конвейерных выработок

4. Расчет расхода воздуха для разжижения метановоздушной смеси в смесительной камере

5. Расчет параметров проветривания выемочного участка при бесцеликовой технологии отработки

Приложение № 5 Расчет параметров газоотводящей сети

1. Расчет депрессии в выработанном пространстве

2. Расчет депрессии в газоотводящих (дренажных) выработках

3. Расчет депрессии в вентиляционных скважинах

4. Расчет депрессии в жестком газоотсасывающем трубопроводе

Приложение № 6 Определение режима работы и выбор газоотсасывающего вентилятора

1. Расчет депрессии газоотсасывающей установки

2. Выбор газоотсасывающей установки

Приложение № 7 Проверка концентрации метана в метановоздушной смеси, поступающей к газоотсаcывающей установке

Приложение № 8 (рекомендуемое) Область применения схем проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства

Приложение № 9 (рекомендуемое) Классификация схем проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства

Приложение № 10 (рекомендуемое) Методика расчета скорости подачи очистного комбайна

1. Расчет скорости подачи комбайна при выемке верхнего уступа

2. Расчет скорости подачи комбайна при выемке нижнего уступа

Приложение № 11 (рекомендуемое) Пример расчета параметров проветривания выемочных участков

1. Расчет скорости подачи комбайна

2. Расчет газовыделения из разрабатываемого пласта

3. Расчет метановыделения в выработанное пространство

4. Расчет метановыделения на выемочный участок

5. Расчет расхода воздуха на выемочный участок по метановыделению в очистной забой

6. Расчет депрессии в выработанном пространстве

7. Проверка концентрации метана в метановоздушной смеси, поступающей в газодренажную выработку

8. Расчет депрессии в газоотводящих (дренажных) выработках

9. Расчет падения депрессии в жестком газоотсасывающем трубопроводе

10. Расчет депрессии газоотсасывающего вентилятора

Приложение № 12 (рекомендуемое) Аэродинамические характеристики газоотсасывающих вентиляторных установок

Приложение № 13 (обязательное) Форма журнала оператора АГК для контроля пылевого фактора на участке _____________________

Приложение № 14 (обязательное) Расчет молниезащиты поверхностной газоотсасывающей установки

1. Конструкция молниеотводов

2. Расчет зон защиты молниеотводов

2.1. Зоны защиты одиночного стержневого молниеотвода

2.2. Зоны защиты одиночного тросового молниеотвода

2.3. Зоны защиты двойного стержневого молниеотвода

2.4. Зоны защиты двойного тросового молниеотвода

1. Общие положения

1.1. Настоящая "Инструкция по применению схем проветривания выемочных участков угольных шахт с изолированным отводом метана из выработанного пространства с помощью газоотсасывающих установок" (далее - Инструкция) разработана в соответствии с требованиями Федерального закона от 21.07.1997 № 116-ФЗ "О промышленной безопасности опасных производственных объектов" (Собрание законодательства Российской Федерации, 1997, № 30, ст. 3588; 2000, № 33, ст. 3348; 2003, № 2, ст. 167; 2004, № 35, ст. 3607; 2005, № 19, ст. 1752; 2006, № 52, ст. 5498; 2009, № 1, ст. 17; № 1, ст. 21), Правилами безопасности в угольных шахтах (ПБ 05-618-03), утвержденными постановлением Госгортехнадзора России от 05.06.2003 № 50 (зарегистрировано Министерством юстиции Российской Федерации 19.06.2003, регистрационный № 4737; Российская газета, 2003, № 120/1; 2004, № 71).

1.2. Инструкция предназначена для всех организаций, занимающихся составлением проектов новых и реконструируемых шахт, проектов подготовки новых горизонтов, блоков и выемочных полей действующих шахт, паспортов выемочных участков и производством расчетов необходимого количества воздуха для угольных шахт. В Инструкции используются термины и их определения, приведенные в приложении № 1, а также условные обозначения, приведенные в приложении № 2.

1.3. Настоящая Инструкция регламентирует расчет газообильности и параметров проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства. Основой расчета газообильности очистного забоя и фактором, ограничивающим нагрузку на очистной забой, является техническая производительность очистного комбайна.

Обоснование применения схем проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства приведены в приложении № 8.

1.4. Реализация схем проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства предусматривается как за счет общешахтной депрессии, так и с помощью газоотсасывающих установок (ГОУ).

1.5. Установленный инструкцией порядок проектирования распространяется на различные варианты, представленных в приложении № 9 типовых схем проветривания выемочных участков, особенности которых могут заключаться в различных способах изолированного газоотвода (ГОУ, общешахтная депрессия), пространственном изменении направлений отвода метановоздушной смеси, периодичности ввода в действие рассредоточенных ГОУ и т.п.

1.6. Применение проветривания выемочных участков с отводом метана в сочетании с нисходящим движением воздуха по очистному забою производится в соответствии с требованиями нормативных документов.

1.7. Расчеты параметров проветривания выемочных участков следует производить на основе природной газоносности угольных пластов, принятых для проектируемых выемочных участков строящихся шахт по данным геологоразведочных работ, а для проектируемых участков действующих шахт - на основе природной газоносности угольных пластов, определенной по данным фактической метанообильности разрабатываемых пластов.

Определение природной газоносности отрабатываемых угольных пластов действующих шахт по фактическим значениям метановыделения лав-аналогов производится на основе данных газовыделения за весь период их отработки после посадки основной кровли.

1.8. Расчет параметров проветривания очистных забоев при струговой выемке пластов малой и средней мощности и выемки мощных пластов с выпуском подкровельной пачки угля производится в соответствии с требованиями нормативных документов.

1.9. Все расчеты и требования, предусмотренные данным документом, должны являться составной частью "Паспорта выемочного участка, проведения и крепления подземных выработок" (далее - Паспорт) или представляться в виде самостоятельного "Проекта проветривания выемочного участка" (далее - Проект). Данные документы подлежат экспертизе промышленной безопасности в установленном порядке.

1.10. Для организации безопасной эксплуатации выемочных участков с использованием схем проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства должны выполняться следующие условия:

обеспечение концентрации метана в расположенных в подземных горных выработках газоотсасывающих трубопроводах до 3,5%, а в подземных ГОУ до 3%;

обеспечение концентрации метана в дренажных выработках, в вентиляционных скважинах, в расположенных на поверхности газоотсасывающих трубопроводах и на поверхностных ГОУ до 3,5% или более 25%;

обеспечение концентрации метана на выходе из смесительной камеры 2%;

изоляция выработанных пространств и газодренажных выработок от действующих горных выработок взрывоустойчивыми изоляционными перемычками;

применение антипирогенов и связывающих составов для снижения химической активности угольной пыли, отложившейся в выработанном пространстве по пути движения метановоздушной смеси;

применение комплекса мер по предупреждению и локализации взрывов угольной пыли в частично сохраняемых в выработанном пространстве выработках;

установка для защиты газодренажных выработок и ГОУ не менее двух взрывозащитных заслонов из водяных мешков за монтажной камерой и в выработке перед газодренажной скважиной.

Эксплуатация ГОУ с концентрацией метана в отсасываемой метановоздушной струе свыше 3,5% и до 25% допускается при условии оснащения газоотсасывающих установок системами огнепреграждения и выполнения комплекса мероприятий по дегазации выработанного пространства.

1.11. В Паспортах (Проектах) должна предусматриваться дегазация разрабатываемого пласта:

при газоносности разрабатываемого пласта более 9 м3/т;

при скорости движения воздуха в очистном забое более установленных нормативными документами значений;

при отсутствии в шахте резерва воздуха, который при повышении метанообильности разрабатываемого пласта или выработанного пространства можно подать дополнительно на выемочный участок в объеме 0,25 Qоч.

Данные условия применения дегазации разрабатываемого пласта являются обязательными до разработки иных требований дегазации, утвержденных в установленном порядке.

1.12. В Паспортах (Проектах) должна предусматриваться дегазация выработанного пространства:

при невозможности обеспечения концентрации метана в расположенных в подземных горных выработках газоотсасывающих трубопроводах до 3,5%, а в подземных ГОУ до 3%;

при невозможности обеспечения концентрации метана в дренажных выработках, в вентиляционных скважинах, в расположенных на поверхности газоотсасывающих трубопроводах и на поверхностных ГОУ до 3,5% или более 25%;

при формировании местных скоплений метана у изолирующих перемычек действующего выемочного участка;

при невозможности обеспечения концентрации метана в поступающей из выработанного пространства в смесительную камеру метановоздушной смеси до 3,5%;

при проектировании извлечения и утилизации шахтного метана.

1.13. При отработке выемочного участка Паспортом (Проектом) должен предусматриваться перерасчет количества воздуха по данным фактической метанообильности выемочного участка (очистной забой или выработанное пространство):

ежемесячно;

при превышении фактической метанообильности выемочного участка над проектной более чем на 10% в течение суток;

при трехкратном в течение смены превышении концентрации метана относительно установленных норм;

после посадки основной кровли.

Перерасчет параметров проветривания выемочного участка (очистной забой, выработанное пространство) должен производиться в течение суток после установления выше перечисленных фактов или окончания установленных сроков.

Основой для перерасчета метанообильности выемочного участка являются:

при ежемесячном перерасчете - данные средней фактической метанообильности очистного забоя и выработанного пространства за предшествующий месяц;

при превышении фактической метанообильности выемочного участка (очистной забой или выработанное пространство) над проектной более чем на 10% в течение суток - данные фактической метанообильности за сутки, в течение которых наблюдалось повышенное газовыделение;

при трехкратном в течение смены превышении концентрации метана относительно установленных норм - данные системы аэрогазового контроля за смену, в течение которой происходило превышение концентрации метана;

после посадки основной кровли - данные максимальной фактической метанообильности в течение трех суток после начала повышения концентрации метана.

Результаты выполненных перерасчетов являются основой для корректировки проектных параметров проветривания выемочных участков.

Перерасчет параметров проветривания выемочного участка выполняется начальником участка аэрологической безопасности (ВТБ) и утверждается главным инженером шахты.

1.14. Раздел "Проветривание выемочного участка" Паспорта или Проекта должен включать:

краткое описание и обоснование необходимости применения принятых в Паспорте (Проекте) схемы проветривания, способов и средств борьбы с метановыделением;

краткую горно-геологическую и горнотехническую характеристику выемочного участка;

расчет параметров проветривания выемочного участка и выбор источника тяги (тип газоотсасывающих вентиляторов);

расчет вентиляционной сети с учетом максимального развития горных работ в планируемый период отработки выемочного участка;

требования по эксплуатации и оборудованию поверхностных или подземных ГОУ, разработанные в соответствии с разделами 2 и 3 Инструкции;

требования к оборудованию выемочного участка автоматической стационарной аппаратурой контроля состава воздуха с указанием мест установки и функционального предназначения датчиков контроля газа, пыли и воздуха, разработанные в соответствии с разделом 4 Инструкции;

требования к режимам работы ГОУ в аварийных ситуациях, разработанные в соответствии с разделом 5 Инструкции;

требования к профилактике самовозгорания угля и угольной пыли, разработанные в соответствии с разделом 6 Инструкции;

требования к средствам локализации взрывов газа и угольной пыли, разработанные в соответствии с разделом 7 Инструкции.

1.15. Графический материал раздела "Проветривание выемочного участка Паспорта или Проекта должен включать:

выкопировку из плана горных работ с указанием вентиляционных сооружений, расчетного и фактического количества воздуха, подаваемого на выемочный участок с указанием направления движения вентиляционных струй;

горно-геологический прогноз выемочного участка с нанесением опасных зон;

горно-геологический разрез, как минимум, по двум разведочным линиям в пределах выемочного столба;

обобщенную расчетную схему вентиляционной сети шахты с условными обозначениями расходов воздуха и длин выработок;

схему электроснабжения выемочного участка с расстановкой датчиков контроля газа и воздуха, включая схемы передачи телеинформации и отключения электроэнергии на выемочном участке;

схему электроснабжения ГОУ с указанием конструкций молниезащиты и заземлителей всех ее элементов;

для поверхностных ГОУ, дополнительно - план поверхности с указанием расположения вентиляторных установок, их ограждения, устройств молниезащиты, помещений в пределах огражденной территории, линий электропередач, горящих отвалов, промышленных и жилых зданий за пределами ГОУ с указанием безопасных расстояний;

схему ГОУ и газоотсасывающих трубопроводов с размещением средств контроля, защиты и т.д.;

характеристику ГОУ и с нанесением расчетной и рабочей точек;

конструкцию камеры смешивания и камеры ГОУ при их подземном расположении. Конструкция камеры смешивания и требования к ней разрабатываются в соответствии с разделом 8 Инструкции.

2. Требования к оборудованию, эксплуатации и контролю работы поверхностных газоотсасывающих установок

2.1. Проектирование и сооружение поверхностных ГОУ производится в соответствии с настоящими требованиями по специальным проектам.

2.2. В качестве ГОУ специального назначения разрешается применять газоотсасывающие вентиляторные установки, техническая характеристика которых позволяет осуществлять отвод метановоздушных смесей с концентрацией (0-100%) или вакуум-насосные установки.

2.3. Вентиляторы и вакуум-насосы устанавливаются горизонтально на бетонном фундаменте вблизи устьев газоотводящих скважин или газодренажных выработок. Скважины могут буриться как для отработки выемочных полей одиночного пласта, так и свит высокогазоносных пластов полого и наклонного падения.

2.4. ГОУ должна состоять из рабочего и резервного агрегатов равной производительности, соединенных с вентиляционной скважиной (скважинами) или газодренажной выработкой (через изолирующую перемычку) металлическим трубопроводом. Соединение входных патрубков установки с всасывающим трубопроводом (коллектором) должно быть гибким, выполняться из негорючего материала и исключать притечки воздуха.

2.5. Прием в эксплуатацию ГОУ производится комиссией, назначенной руководителем шахты.

2.6. ГОУ должна работать непрерывно и обслуживаться до полной изоляции выемочного участка. Выключение ее допускается только на время профилактических осмотров и ремонтов, а также выполнения иных мероприятий, предусмотренных нормативными требованиями, по письменному распоряжению главного инженера шахты с уведомлением начальника участка ВТБ (аэрологической безопасности).

2.7. При остановке ГОУ (рабочий и резервный агрегаты) автоматически или после сообщения от дежурного машиниста электроэнергия на обслуживаемом участке должна быть отключена, работы на выемочном участке прекращены, а люди выведены в выработки со свежей струей воздуха.

2.8. Газодренажные выработки и скважины должны быть закреплены на всем протяжении без применения элементов крепи из горючих материалов.

2.9. Всасывающие трубопроводы рабочего и резервного агрегатов должны быть оборудованы:

автоматическими (типа "падающая ляда") обратными клапанами - для предотвращения поступления воздуха к рабочему агрегату установки через резервный;

регулировочными окнами - для подсвежения отсасываемой метановоздушной смеси; устройством для производства замеров концентрации метана в отсасываемой метановоздушной смеси;

специальными отверстиями для выполнения измерений по контролю производительности и депрессии ГОУ переносными приборами;

шиберной заслонкой, установленной в общем всасывающем трубопроводе.

Все соединения трубопроводов должны быть разборными.

2.10. Выхлопной патрубок ГОУ должен располагаться вертикально и иметь высоту не менее 3 м от верхней кромки корпуса ГОУ.

2.11. При эксплуатации ГОУ в зимнее время должны предусматриваться специальные меры по предупреждению обмерзания газоотсасывающих трубопроводов и газоотсасывающих агрегатов.

2.12. Электроснабжение рабочего и резервного газоотсасывающих агрегатов должно осуществляться от независимых источников питания.

2.13. Техническое обслуживание ГОУ производится в соответствии с инструкцией по эксплуатации газоотсасывающих установок.

2.14. Для объектов поверхностной ГОУ следует предусматривать категорию устройства молниезащиты в соответствии с проектом. Расчет молниезащиты поверхностной газоотсасывающей установки представлен в приложении № 14.

2.15. В основе молниезащиты должна быть надежная электрическая связь всех металлических элементов оборудования, объединенных в общее заземляющее устройство, а также широкое использование экранирования и уравнивания потенциалов. Кроме того, для уменьшения разности потенциалов, обусловленной электрическим полем, на территории ГОУ не должно находиться незаземленных металлических предметов.

2.16. Гибкие соединения, уплотнения, виброгасящие прокладки и т.п. в газоотводящем тракте должны быть шунтированы не менее чем двумя гибкими проводниками сечением не менее 25 мм2.

2.17. Обсадные трубы вентиляционной скважины должны быть электрически объединены и соединены: на поверхности, в устье скважины, не менее чем двумя проводниками сечением не менее 25 мм2 с заземлителем оборудования ГОУ; в шахте - со специально выполненным искусственным заземлителем или с близко расположенными заземленными металлоконструкциями.

2.18. Для исключения попадания молнии в факел метановоздушной смеси необходимо над трубой сброса газоотсасывающей установки устанавливать колпак, имеющий надежную электрическую связь с заземленными конструкциями установки. Для предупреждения возникновения искровых разрядов на обрезе труб сброса необходимо устанавливать металлический экран. Экран может быть выполнен в виде тора из стальной трубы наружным диаметром не менее 200 мм. Экран соединяется с выхлопной трубой сваркой.

2.19. Сопротивление заземления общего заземляющего устройства, измеренное у любого металлического элемента поверхностной ГОУ, должно быть не более 2 Ом. Места соединений всех металлических корпусов, конструкций и коммуникаций газоотсасывающей установки должны иметь переходное сопротивление, не превышающее 0,05 Ом.

2.20. На территории ГОУ необходимо исключить присутствие случайных контуров, создаваемых посторонними металлоконструкциями: лестницами, трубами, стальными канатами и др., и металлоконструкциями самой газоотсасывающей установки.

2.21. Электрические коммуникации (силовые, сигнальные, измерительные и другие кабели) на территории ГОУ должны прокладываться в траншеях, по земле - в металлических трубах, коробах или лотках. Все металлические коммуникации на вводе в объект должны быть присоединены к заземляющему контуру. При этом должно быть обеспечено надежное электрическое соединение между экранами кабелей, металлическими трубами, коробами или лотками, в которых они проложены, и заземлителем. Аналогичное заземление должно быть выполнено на противоположном конце кабельной трассы.

2.22. При совместной прокладке электрических кабелей должны быть выдержаны минимально допустимые расстояния между силовыми кабелями и кабелями вторичных цепей.

2.23. Для предупреждения импульсных перенапряжений во всех электрических цепях необходимо устанавливать защитные устройства, ограничивающие перенапряжение. В цепях управления и защиты электродвигателей необходимо применять устройства защиты от индуктированных перенапряжений и переходных процессов.

2.24. На опоре воздушной линии электропередач (ЛЭП) перед кабельной вставкой должны быть установлены нелинейные ограничители перенапряжения (ОПН) на соответствующее номинальное напряжение. Максимальный импульсный ток (8/20 мкс), выдерживаемый этими ОПН, должен быть не менее 20 кА. Аналогичные защитные аппараты необходимо устанавливать у трансформаторов после кабельной вставки.

2.25. Защиту сети электропитания 0,6 кВ от перенапряжения следует выполнять в двух местах: у трансформатора и непосредственно у электроприемника. Сигнальные коммуникации, связывающие приборы в помещении, на обоих концах должны иметь варисторную защиту от перенапряжений.

2.26. Заземляющие проводники, перемычки, магистраль заземления и заземлители для труб сброса, корпусов агрегатов, электродвигателей, железной арматуры фундаментов, оболочек бронированных кабелей, средств взрывозащиты, установленных на газопроводе, должны быть выполнены в соответствии с требованиями ПУЭ.

2.27. Газоотсасывающая установка удаляется от ближайших жилых и технических сооружений, автомобильных дорог общего пользования, железнодорожных линий, высоковольтных линий передач, подстанций, трансформаторов и электрораспределительных устройств не менее чем на 30 м, от горящих отвалов - на 300 м, от негорящих - за пределы механической защитной зоны.

2.28. Территория ГОУ (скважина, газоотсасывающий трубопровод, вентиляторы, вакуум-насосы) обносится оградой высотой не менее 2 м, изготовленной из негорючего материала (металлическая сетка, решетка, колючая проволока). Расстояние от ограды до вентиляторов (вакуум-насосов), скважин, газоотсасывающих трубопроводов должно составлять не менее 15 м.

2.29. Пусковая аппаратура должна располагаться в специальном металлическом шкафу на расстоянии не менее 30 м от агрегатов и устья газоотводящих скважин или выработок.

2.30. При расположении ГОУ на поверхности системы сбора, передачи и регистрации информации о параметрах работы ГОУ должны обеспечиваться в рамках единой действующей системы аэрогазового контроля с обеспечением всех предусмотренных в ней функций.

При невозможности организации работы системы контроля параметров работы поверхностных установок в рамках единой шахтной системы (значительное удаление от поверхности технологического комплекса шахты) допускается организация автономного пункта сбора и регистрации информации для одной или нескольких ГОУ, удовлетворяющей всем требованиям, предъявляемым к шахтным системам в соответствии с действующими нормативными документами. При этом передача информации из автономных систем контроля в единую шахтную систему может осуществляться на магнитных носителях.

2.31. ГОУ должна обслуживаться дежурным машинистом, прошедшим подготовку промышленной безопасности обучение и отвечающим за работу установки в данной смене.

Машинист газоотсасывающей установки обязан:

в случае возникновения аварийной ситуации действовать в соответствии с планом ликвидации аварии;

осуществлять ежесменный осмотр вентиляторов (без его остановки) и трубопроводов;

осуществлять контроль за работой установки и температурой подшипников;

обо всех замеченных недостатках сообщать горному диспетчеру;

не реже одного раза в час производить замер концентрации метана и депрессии рабочего агрегата и не реже четырех раз в сутки измерять содержания окиси углерода в отсасываемой метановоздушной смеси экспресс-методом. Измерения содержания метана осуществляются переносными приборами эпизодического действия. При автоматическом контроле параметров отсасываемой метановоздушной смеси (концентрации метана и оксида углерода, расхода метановоздушной смеси, депрессии ГОУ) измерения данных параметров приборами эпизодического действия дежурным машинистом производятся один раз в смену.

Результаты почасовых измерений и сведения о состоянии установки регистрируются в "Книге учета работы газоотсасывающей установки" и передаются по рации или телефону инженер-оператору аэрогазового контроля (АГК).

2.32. Специалисты участка ВТБ должен осуществлять контроль концентрации метана и режимов работы рабочего и резервного агрегатов не реже 3-х раз в месяц с занесением результатов измерений в форму № 2.

2.33. Для обслуживающего персонала необходимо иметь специальное помещение, в котором должны находиться:

средства связи (телефон, рация);

приборы для измерения концентрации метана, производительности и депрессии газоотсасывающей установки;

книга учета работы ГОУ;

инструкция по безопасной эксплуатации и техническому обслуживанию ГОУ;

схема электроснабжения ГОУ;

выписка из плана ликвидации аварий;

средства пожаротушения, объем и виды, которых определяется Проектом.

2.34. Помещение для обслуживающего персонала и пусковой аппаратуры располагается с учетом преобладающего направления ветров и обогревается паровыми, водяными или электрическими нагревательными приборами. Запрещается применение печного отопления.

2.35. Запрещается курение и применение открытого огня на территории газоотсасывающей установки. Снаружи на ограде ГОУ вывешиваются предупредительные плакаты: "Опасно: метан!", "Вход посторонним воспрещен!", "Курить строго запрещается!".

2.36. В случае воспламенения выбрасываемой в атмосферу метановоздушной смеси или загорания масла в подшипниках необходимо сообщить об аварии горному диспетчеру шахты и принять меры по ликвидации возникшей аварии в соответствии с Планом ликвидации аварии (ПЛА).

3. Требования к оборудованию, эксплуатации и контролю работы подземных газоотсасывающих установок

3.1. Проектирование и сооружение подземных ГОУ производится в соответствии с настоящими требованиями.

3.2. В качестве ГОУ специального назначения разрешается применять газоотсасывающие вентиляторные установки, техническая характеристика которых позволяет осуществлять отвод метановоздушных смесей с концентрацией (0-100%) или вакуум-насосные установки.

3.3. Подземная ГОУ должна состоять из рабочего и резервного агрегатов равной производительности.

3.4. ГОУ должна монтироваться в специально оборудованной камере (сбойке или нише) и соответствовать следующим требованиям:

- крепление камеры должно быть выполнено из негорючего материала;

- подход к установке должен быть обеспечен с обеих сторон;

- камера должна проветриваться свежей струей воздуха.

3.5. Выработка, в которой за перемычку заводится всасывающий трубопровод, должна быть закреплена металлической крепью с перетяжкой из негорючего материала.

3.6. Агрегаты ГОУ должны монтироваться горизонтально на бетонном фундаменте и заземляться.

3.7. Всасывающие трубопроводы рабочего и резервного агрегатов должны быть оборудованы:

автоматическими (типа "падающая ляда") обратными клапанами - для предотвращения поступления воздуха к рабочему вентилятору через резервный;

регулировочными окнами - для подсвежения отсасываемой метановоздушной смеси; устройством для производства замеров концентрации метана в отсасываемой метановоздушной смеси;

специальными отверстиями для выполнения измерений по контролю производительности и депрессии ГОУ переносными приборами;

шиберной заслонкой, установленной в общем всасывающем трубопроводе.

3.8. Соединение входных патрубков газоотсасывающих агрегатов с всасывающими трубопроводами должно выполняться из гибкого трудногорючего материала и исключать притечки воздуха, все соединения трубопроводов должны быть разборными (болтовыми, хомутами и т.д.).

3.9. Прием в эксплуатацию ГОУ производится комиссией, назначенной руководителем шахты.

3.10. ГОУ должна работать непрерывно и обслуживаться до полной изоляции выемочного участка. Выключение ее допускается только на время профилактических осмотров и ремонтов, а также выполнения иных мероприятий, предусмотренных нормативными требованиями, по письменному распоряжению главного инженера шахты с уведомлением начальника участка ВТБ (аэрологической безопасности).

3.11. При остановке ГОУ (рабочий и резервный агрегаты) электроэнергия на обслуживаемом участке должна быть автоматически отключена, а люди выведены в выработки со свежей струей воздуха.

3.12. Профилактические осмотры и ремонты ГОУ должны производиться по графику не реже двух раз в месяц в выходные дни или нерабочие смены под руководством механика участка. График плановых осмотров и ремонтов согласовывается с начальником участка ВТБ и утверждается главным инженером шахты.

3.13. Электроснабжение ГОУ должно быть независимым от электроснабжения обслуживаемого участка. Допускается подключение ГОУ к подстанции, питающей выемочный участок, при условии обеспечения сохранения энергоснабжения газоотсасывающей установки в случае отключения электроэнергии с выемочного участка аппаратурой АГК при превышении концентрации метана выше установленных норм.

3.14. Электроснабжение ГОУ должно осуществляться от рабочей и резервной линий электроснабжения силовыми экранированными кабелями.

3.15. Подземная ГОУ должна быть оборудована автоматизированной системой аэрогазового контроля. Сбор, передача и регистрация информации о параметрах работы ГОУ должны обеспечиваться в рамках единой действующей системы аэрогазового контроля. В зависимости от действующей системы газового контроля система регистрации результатов контроля может осуществляться самопишущими устройствами или заноситься и храниться в компьютерной базе данных с возможностью извлечения и обработки сохраненной информации.

3.16. Техническое обслуживание ГОУ производится в соответствии с инструкцией по эксплуатации применяемых газоотсасывающих установок.

3.17. При любой остановке газоотсасывающего агрегата всасывающий трубопровод должен быть автоматически перекрыт шибером и открыто окно для проветривания установки.

3.18. ГОУ должна обслуживаться дежурным машинистом, прошедшим подготовку в области промышленной безопасности и отвечающим за работу установки в данной смене.

В камере ГОУ должны быть установлены телефоны и средства пожаротушения. В камере должна находиться Книга учета работы газоотсасывающей установки, контроль за ведением которой возлагается на механика участка, и выписка из плана ликвидации аварии.

Машинист ГОУ обязан:

в случае возникновения аварийной ситуации действовать в соответствии с планом ликвидации аварии;

осуществлять ежесменный осмотр вентилятора (без его остановки), трубопроводов и смесительной камеры и обо всех замеченных недостатках сообщать начальнику выемочного участка;

измерять не реже одного раза в час содержание метана в трубопроводе и депрессию работающей газоотсасывающей установки и не реже одного раза в смену содержание оксида углерода в трубопроводе. Измерения содержания метана, оксида углерода и депрессии осуществляются переносными приборами эпизодического действия;

обеспечивать контроль за подсвежением метановоздушной смеси, отсасываемой из выработанного пространства. При превышении допустимой концентрации метана 3% в метановоздушной смеси перед всасом газоотсасывающей установки немедленно поставить в известность горного диспетчера и начальника участка ВТБ, после чего путем дополнительной подачи воздуха на подсвежение добиться допустимой концентрации.

3.19. Сменные инженерно-технические работники участка обязаны не реже одного раза в смену, а вентиляционный надзор - не реже одного раза в сутки, осуществлять контроль концентрации метана и оксида углерода экспресс-методом на выходе из смесительной камеры или в трубопроводе и в камере газоотсасывающей установки.

4. Требования к оборудованию выемочного участка автоматической стационарной аппаратурой контроля содержания газов и пыли, централизованного телеконтроля расхода воздуха и обеспечению взрывозащиты

4.1. Выемочные участки при схемах проветривания с отводом метана из выработанного пространства должны оборудоваться системой автоматического контроля состава и расхода воздуха в горных выработках. Аппаратура АГК предназначена для непрерывного измерения состава и расхода воздуха в действующих горных выработках, телепередачи информации на диспетчерский пункт шахты и ее регистрации, дистанционной сигнализации о достижении нормативного содержания метана и выдачи команд на автоматическое отключение электрооборудования.

4.2. Датчики стационарной аппаратуры автоматического контроля метана в газовых шахтах должны устанавливаться в соответствии с требованиями по организации и проведению аэрогазового контроля в угольных шахтах, в том числе:

- в выработке выемочного участка с входящей струей воздуха, на расстоянии 10-20 м от сопряжения с главной воздухоподающей выработкой. Датчик служит для контроля содержания метана во входящей струе воздуха и отключения электроэнергии на выемочном участке при достижении концентрации 0,5%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в выработке выемочного участка с поступающей в очистную выработку вентиляционной струей воздуха на расстоянии не более 5 м от очистного забоя в верхней части сечения выработки. Датчик служит для контроля содержания метана во входящей в очистной забой струе воздуха и отключения электроэнергии с выемочного участка при достижении концентрации 0,5%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в тупике воздухоотводящей выработки, погашаемой вслед за очистными забоями, за секциями крепи очистного забоя под кровлей выработки со стороны межлавного целика или выработанного пространства ранее отработанного, выемочного участка. Датчик служит для контроля местных и слоевых скоплений метана в выработке и отключения электроэнергии в очистном забое и выработках выемочного участка по ходу исходящей струи при достижении концентрации 2%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в выработке с исходящей из очистного забоя струей воздуха, в верхней ее части, на расстоянии 10-20 м от забоя. Датчик служит для контроля содержания метана в исходящей струе и отключения электроэнергии в очистном забое и выработках выемочного участка по ходу движения исходящей струи при достижении концентрации 1%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в выработке выемочного участка с исходящей струей воздуха, на расстоянии 10-20 м от сопряжения с выработкой по которой исходящая струя выдается за пределы выемочного участка. Датчик служит для контроля содержания метана в исходящей струе выемочного участка и отключения электроэнергии в очистном забое и выработках выемочного участка по ходу движения исходящей струи при достижении концентрации 1%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- для схем с сохранением выработки в выработанном пространстве - в сохраняемой части выработки в месте ведения работ по сохранению выработки. Датчик устанавливается в верхней части сечения выработки на стороне, примыкающей к выработанному пространству. Датчик служит для контроля местных и слоевых скоплений метана в выработке в месте ведения работ по ее восстановлению и отключения электроэнергии в очистном забое при достижении концентрации метана 2%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- для схем с отработкой межлавного целика:

а) в выработке с исходящей из очистного забоя струей воздуха, в верхней ее части, на расстоянии 10-20 м от забоя. Датчик служит для контроля содержания метана в исходящей струе и отключения электроэнергии в очистном забое и выработках выемочного участка по ходу движения исходящей струи при достижении концентрации 0,5%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

б) в очистном забое под перекрытием последней (концевой) секции механизированной крепи. Датчик служит для контроля местных и слоевых скоплений метана в выработке и отключения электроэнергии в очистном забое при достижении концентрации 2%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в выработках с оборудованными смесительными камерами в 15-20 м от выхода из смесительной камеры по ходу движения вентиляционной струи. Датчик устанавливается под кровлей выработки на стороне смесительной камеры и служит для контроля содержания метана в горной выработке за смесительной камерой и отключения электроэнергии на выемочном участке и в выработках по ходу движения вентиляционной струи при достижении концентрации 1%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в камерах ГОУ над газоотсасывающими агрегатами. Датчик служит для контроля содержания метана в камере и отключения электроэнергии, питающей газоотсасывающую установку, при достижении концентрации метана 1%. Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в газоотсасывающих трубопроводах подземных и поверхностных ГОУ. Датчик устанавливается перед ГОУ и служит для контроля содержания метана в газодренажных выработках, трубопроводах и вентиляционных скважинах и для отключения электроэнергии с выемочного участка при достижении концентрации метана 3,5% или менее 25%. При расположении ГОУ на поверхности, отключение электроэнергии на выемочном участке, допускается производить диспетчером шахты после сообщения машиниста газоотсасывающей установки.

4.3. Датчики стационарной аппаратуры автоматического газового контроля оксида углерода должны устанавливаться:

- в выработке с исходящей из очистного забоя струей воздуха, в верхней ее части, на расстоянии 10-20 м от забоя. Датчик служит для контроля содержания оксида углерода в исходящей струе и отключения электроэнергии в очистном забое и выработках выемочного участка по ходу движения исходящей струи при достижении концентрации 0,0017% (об.). Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться;

- в выработках с оборудованными смесительными камерами на выходе из смесительной камеры по ходу движения вентиляционной струи. Датчик устанавливается под кровлей выработки на стороне сооруженной смесительной камеры и служит для контроля содержания оксида углерода в горной выработке за смесительной камерой и отключения электроэнергии на выемочном участке и в выработках по ходу движения вентиляционной струи при достижении концентрации 0,0017% (об.). Информация с датчика должна передаваться на рабочее место оператора АГК и регистрироваться.

4.4. Для обеспечения централизованного телеконтроля расхода воздуха на выемочных участках должна производиться установка датчиков скорости движения воздушной струи в поступающих и исходящих струях очистного забоя. Датчики устанавливаются на незагроможденных участках выработок, непосредственно примыкающих к очистному забою, но не ближе 20 м от него.

4.5. Контроль параметров работы ГОУ и концентрации газов в трубопроводах должен производиться автоматическими датчиками или их выносными элементами. Датчики в газоотсасывающем трубопроводе должны располагаться в горизонтальной части коллектора перед его разветвлением к рабочему и резервному вентиляторам, а при симметричном расположении рабочего и резервного вентиляторов (на концах коллектора) относительно скважины - на каждом ответвлении коллектора перед регулировочным окном, расположенным непосредственно перед каждым из вентиляторов.

4.6. Исходя из требуемых режимов работы вентиляторных установок и качества отсасываемой метановоздушной смеси аппаратура контроля концентрации метана, расхода воздуха и разряжения в сети должна обеспечивать свою работоспособность при следующих условиях:

- стопроцентная влажность;

- воздействие пылевого потока с частицами различных фракций, вплоть до мелких камешков;

- концентрация пыли до 1000 мг/м3;

- воздействие скоростного потока до 60 м/с.

4.7. Датчики контроля концентрации метана должны иметь диапазон измерений при контроле концентрации метана до 3,5% от 0 до 5%, а при контроле концентрации метана более 25% от 0 до 100%.

4.8. Датчики давления (разряжения) - от 0 до 20000 Па.

4.9. Датчики расхода воздуха - от 0 до 4000 м3/мин при скоростях воздуха до 60 м/с.

4.10. Стационарные датчики контроля запыленности воздуха должны устанавливаться:

- в выработке с исходящей из очистного забоя струей воздуха на расстоянии 30-40 м от очистного забоя выработки под кровлей выработки в средней ее части;

- для схем проветривания с использованием смесительных камер датчики устанавливаются в 20-30 м от выхода из смесительной камеры по ходу движения вентиляционной струи.

4.11. Информация о запыленности воздуха и пылеотложении в выработках должна передаваться на пульт диспетчера шахты и регистрироваться в Журнале оператора АГК по форме, представленной в приложении № 13 к Инструкции.

5. Требования к режимам работы газоотсасывающих установок в аварийных ситуациях

5.1. Поверхностная ГОУ в ПЛА должна быть предусмотрена как самостоятельная позиция.

5.2. В случае возникновения аварийной ситуации, связанной с возгоранием метана на рабочем агрегате установки, отсасывающей метановоздушную смесь с концентрацией до 3,5%, прекращение работы поверхностной газоотсасывающей установки не допускается.

При данной аварийной остановке машинист обязан:

сообщить горному диспетчеру;

закрыть шиберную заслонку, отделяющую всасывающий трубопровод от аварийного агрегата и открыть регулировочное окно;

открыть шиберную заслонку, отделяющую всасывающий трубопровод от резервного агрегата установки;

включить резервный агрегат установки и убедиться в отсутствии подсосов воздуха через аварийный агрегат, шиберную заслонку и регулировочное окно и, в случае необходимости, принять меры по их устранению.

При накаливании (возгорании) подшипников, кабелей, электродвигателя и др. элементов вентиляторной установки:

сообщить горному диспетчеру;

закрыть шиберную заслонку, отделяющую всасывающий трубопровод от аварийного агрегата и открыть регулировочное окно;

приступить к тушению, используя порошковый или газовый огнетушитель;

после ликвидации очага возгорания произвести остановку аварийного агрегата и включить резервный агрегат.

5.3. В случае возникновения аварийной ситуации связанной с возгоранием метана на рабочем агрегате установки, отсасывающей метановоздушную смесь с концентрацией более 25%, прекращения работы поверхностной газоотсасывающей установки не допускается.

При данной аварийной остановке машинист обязан:

сообщить горному диспетчеру;

приступить к тушению, используя порошковый или газовый огнетушитель;

после ликвидации очага возгорания произвести остановку аварийного агрегата и включить резервный агрегат.

При возникновении аварийной ситуации в выработках выемочного участка режим работы газоотсасывающей установки не меняется до момента особого распоряжения руководителя работ по ликвидации аварии.

5.4. Подземная ГОУ в ПЛА должна быть предусмотрена позицией выработки, в которой она установлена.

5.5. В случае возникновения аварийной ситуации на одном из агрегатов подземной ГОУ работа ее прекращается только в случае реверсирования вентиляционной струи в выработках, где расположена установка. В других случаях ГОУ должна работать, а действия машиниста, обеспечивающего необходимый режим ее работы, предусматриваются в той же последовательности, как и для поверхностной установки.

6. Требования к профилактике самовозгорания угля и угольной пыли

6.1. Выемочные участки, отрабатывающие склонные и весьма склонные к самовозгоранию шахтопласты угля с применением схем проветривания с изолированным отводом метана из выработанного пространства, имеют высокую эндогенную пожароопасность. Высокая эндогенная пожароопасность обусловлена большими утечками воздуха через выработанное пространство, наличием в нем отложившейся угольной пыли, которая характеризуется высокой химической активностью, и особенностью формирования выработанного при больших скоростях подвигания очистных забоев после снятия газового барьера.

6.2. Допускается применение схем проветривания выемочных столбов при условии управляемого отвода метановоздушной смеси по выработанному пространству за счет общешахтной депрессии или ГОУ с соблюдением следующих требований:

- горные выработки должны быть изолированы от действующих и отработанных выработанных пространств взрывоустойчивыми изолирующими перемычками с применением современных эффективных материалов, как для возведения перемычек, так и для герметизации трещин во вмещающих породах;

- расстояние от очистного забоя до отстающей сбойки (скважины) не должно превышать пожароопасную величину, определяемую умножением скорости подвигания очистного забоя (м/сутки) на инкубационный период самовозгорания (сутки);

- комплекс профилактических мер должен обеспечивать дезактивацию угля и угольной пыли, накапливающейся в отработанной части пласта, путем использования антипирогенов в виде жидких и твердых аэрозолей, водных растворов с добавкой смачивателя и геля. При применении инертной пыли в качестве антипирогена ее суточная подача в спутный поток метановоздушной смеси (МВС) производится из расчета 100% к массе выносимой угольной пыли.

6.3. Использование поверхностных ГОУ для отвода метана из-за перемычек, изолирующих неподдерживаемые выработки действующих и ранее отработанных столбов, и по скважинам, пробуренным в выработанное пространство с поверхности, допускается для шахтопластов, отнесенных к категории не склонных к самовозгоранию.

6.4. В уклонных и бремсберговых полях на пластах пологого и наклонного падения, отнесенных к категории "весьма склонных к самовозгоранию", при отработке выемочных столбов по простиранию необходимо предусматривать оставление между ними (по падению) профилактических целиков шириной не менее 20 м.

Для повышения надежности изоляции отработанных столбов рекомендуется при проходке спаренных штреков максимально использовать вместо сбоек скважины диаметром не менее 500 мм.

6.5. Отработка столбов по бесцеликовой схеме допускается, как исключение, для шахтопластов, отнесенных к категории "склонных к самовозгоранию", вынимаемых в один слой с оставлением угольной пачки в кровле не более 0,4 м.

6.6. Фон индикаторных газов и температуры в выемочном столбе оценивается после первичного обрушения основной кровли в соответствии с действующими инструкциями. При этом в число контрольных точек включается выхлоп газоотсасывающего вентилятора или вакуум-насоса.

6.7. Для определения путей движения метановоздушной смеси, наличия аэродинамической связи с поверхностью, сближенными пластами и ранее отработанными столбами рекомендуется производить запуск газа-трассера в выработанное пространство действующего столба. Результаты запуска используются при корректировке технических решений по профилактике самовозгорания угля и угольной пыли и выборе контрольных точек в случае повторной оценки фона индикаторных газов.

6.8. Текущая эндогенная пожароопасность в процессе отработки выемочного участка оценивается по изменению (по сравнению с фоновой):

- температуры воздуха в действующих выработках и отработанной части пласта;

- оксида углерода, водорода, непредельных углеводородов и радона;

- размеров газовых и температурных аномалий в приповерхностном слое;

- отношения влагосодержания воздуха, поступающего в очистной забой к влагосодержанию воздуха на исходящей из выработанного пространства в газоотводящую выработку.

6.9. Схемы, приведенные в приложении № 9, не отвечающие требованиям подпунктов 6.2, 6.3 Инструкции, допускаются к реализации до конца отработки выемочных участков. После введения в действие настоящей Инструкции их применение допускается при реализациии дополнительных компенсирующих мероприятий по безопасности.

6.10. При использовании схем проветривания выемочных участков с изолированным отводом метана из выработанного пространства на пластах, отнесенных к категории не склонных к самовозгоранию, должен осуществляться контроль за развитием процесса окисления угля и угольной пыли, дезактивации и связывания ее в выработанном пространстве с применением антипирогенов и связывающих составов в виде жидких и твердых аэрозолей и водных растворов с добавкой смачивателя

7. Требования к средствам локализации взрывов газа и угольной пыли

7.1. Выемочные участки, отрабатываемые с применением схем проветривания с отводом метана из выработанного пространства, должны быть защищены от взрывов газа и угольной пыли, возникающих в пределах действующего выемочного столба и за его пределами (в газоотводящих выработках, скважинах, трубопроводах, на ГОУ).

7.2. Расчет взрывозащитных заслонов производится согласно инженерной методике оценки затухания ударных волн при их прохождении через защитные сооружения.

7.3. Конструкция, вид и масса наполнителя (вода, инертная пыль) и схема размещения взрывозащитных заслонов должны обеспечивать локализацию взрывов в пределах действующего выемочного столба.

В неконтролируемых выработках, служащих для отвода метано-воздушной смеси (МВС), должны использоваться водяные заслоны.

7.4. Водяные заслоны должны удовлетворять требованиям действующих нормативных документов.

Количество воды пламегасящей части заслона определяется из расчета 400 л на 1 м2 сечения выработки в свету. Длина заслона должна быть не менее 30 м. Расстояние между кровлей выработки и верхней кромкой водоналивной емкости должны быть в пределах 100-600 мм. Расстояние между рядами подвески емкостей с водой по длине выработки необходимо выдерживать в пределах 0,5-1,0 м. Число водоналивных емкостей в заслоне принимается с запасом не менее 10%.

7.5. Для гашения ударной волны водяной заслон на длине 5-15 м формируется из расчета расхода воды 30 кг на 1 м3 выработки в свету (с учетом воды пламегасящей части заслона). Рекомендуемое размещение водоналивных емкостей в пламегасящей и взрывогасящей частях заслона в неконтролируемой выработке представлено на рисунке 7.1.

Рисунок 7.1.

Размещение водоналивных емкостей в неконтролируемой выработке 1 - анкер, 2 - выработка, 3 - стержни для подвески емкостей, 4 - емкости пламегасящей части заслона (30 м), 5 - дополнительные емкости взрывогасящей части заслона на длине не менее 5 м

7.6. Эффективность гашения ударной волны водяным заслоном с оптимальным расходом воды 30 кг/м3, длине взрывогасящей части 5-15 м и давлении ударной волны не более 1,6 МПа апроксимируется зависимостями:

Pпр = 0,866(L3/500)0,235(P-1)0,2701                                                                                (1)

Pпр = 1-P6/P2,                                                                                                              (2)

P = P2/P1,                                                                                                                    (3)

где P1 - атмосферное давление на глубине заложения выработки, МПа;

P2 - давление в ударной волне выработки (УВВ) перед заслоном (рассчитывается в соответствии с нормативными документами или принимается максимальным для взрыва в замкнутом объеме - 1,0 МПа);

P6 - максимальное запреградное давление после прохождения УВВ через заслон, МПа;

L3 - длина взрывогасящей части заслона (рекомендуется принимать равной 15 м).

8. Требования к оборудованию смесительных камер

8.1. Смесительная камера представляет собой устройство для разбавления метановоздушной смеси с высокой концентрацией метана, поступающей из выработанного пространства в действующие горные выработки за счет общешахтной депрессии или отсасываемой ГОУ, перед выпуском ее в общешахтную струю воздуха.

8.2. Оборудование смесительных камер должно производиться за пределами выемочного участка.

8.3. Оборудование смесительной камеры должно производиться в выработках с исходящей струей воздуха, но не исключается возможность ее оборудования в выработках со свежей струей при условии исключения ее дальнейшего использования для проветривания других объектов шахты.

8.4. Часть горной выработки, предусмотренной для оборудования смесительной камеры, включая 5 м по обе стороны от нее, должна быть закреплена негорючей крепью или обработана негорючим материалом.

8.5. Длина смесительной камеры должна составлять не менее 10 м, а ширина не менее 1,5 м.

8.6. Смесительная камера должна представлять собой сплошную продольную перегородку, выполненную из ряда металлических или железобетонных стоек, расположенных друг от друга на расстоянии не более 1,5 м или двойного шага установки крепи, и перетянутых на всю высоту выработки огнестойким материалом (бетонная затяжка, стеклоткань).

8.7. Вход и выход из смесительной камеры должны быть отгорожены металлической решеткой для предотвращения доступа людей.

8.8. При оборудовании смесительной камеры на выхлопе нагнетательного трубопровода газоотсасывающей установки конец нагнетательного трубопровода в смесительной камере должен быть расположен на расстоянии 2 м от входа в нее со стороны подходящей струи воздуха и располагаться под углом 45° к направлению основного потока.

8.9. При оборудовании смесительной камеры у газоотводящей выработки она должна устанавливаться таким образом, чтобы один ее конец располагался на расстоянии не ближе 2 м от борта газоотводящей выработки со стороны подходящей струи воздуха, а второй конец не ближе 5 м от борта газоотводящей выработки со стороны исходящей струи воздуха.

8.10. Конструкция задвижки и способ регулирования сечения в проеме перемычки должны обеспечивать сохранение установленного сечения. Сечение проема в перемычке должно составлять не менее 1 м2.

8.11. При оборудовании смесительной камеры в выработках с рельсовой откаткой зазор между подвижным составом и смесительной камерой должен составлять не менее 0,25 м.

8.12. Контроль состояния смесительной камеры должен осуществляться сменными инженерно-техническими работниками участка не реже одного раза в смену, а надзором участка ВТБ - не реже одного раза в сутки. Результаты визуального контроля состояния смесительной камеры и замеры содержания метана на выходе из нее заносятся в наряд - путевку.

8.13. Концентрация метана на выходе из смесительной камеры не должна превышать 2%. Принципиальная схема смесительной камеры представлена на рисунке 8.1.

8.14. В горной выработке с обеих сторон от смесительной камеры должны оборудоваться водяные или сланцевые заслоны. Заслоны должны соответствовать требованиями нормативных документов.

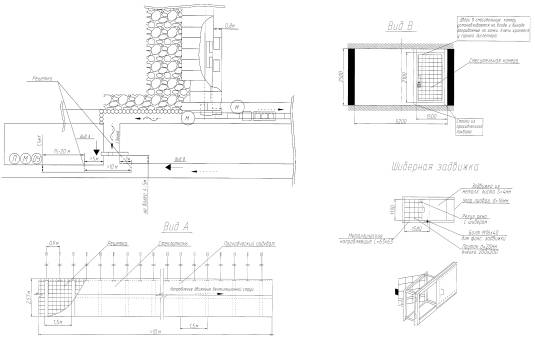

Рисунок 8.1.

Принципиальная схема сооружения смесительной камеры

Приложение № 1
(справочное)

к Инструкции

Термины и их определения

Активно проветриваемая зона выработанного пространства - участок выработанного пространства, прилегающего к очистному забою, который омывается большей частью воздуха, проходящего по выработанному пространству.

Антипирогены - вещества, препятствующие самовозгоранию угля в шахтах, на карьерах, в отвалах и т.п.

Вакуум-насос (дегазационный) - ротационный эксгаустер, отсасывающий газ или газовоздушную смесь из дегазационного газопровода.

Вакуум-насосная станция - станция размещения оборудования для дегазации шахт. Вакуум-насосная станция подразделяются на стационарные (наземные или подземные) и передвижные временные.

Стационарные имеют помещения для двигателей, вакуум-насосов, контрольно-измерительной аппаратуры; передвижные монтируются на базе шахтного подвижного состава.

Водяная завеса - водовоздушная среда длительного действия, создаваемая с помощью форсунок как для предупреждения взрывов метана и угольной пыли от выгорающего заряда взрывчатого вещества, так и для обеспыливания исходящей вентиляционной струи и снижения пылеотложения в вентиляционных штреках очистного участка.

Выработанное пространство - пространство, образующееся после извлечения полезного ископаемого в результате ведения очистных работ. В.п. является коллектором метана, выделяющегося из оставшегося после выемки угля, надрабатываемых и подрабатываемых пластов-спутников и газоносных пород.

Газовый баланс - распределение газовыделения по источникам поступления газа или системе горных выработок в пределах объекта (шахта, крыло, выемочный участок, очистной забой и др.).

Газовый дренаж - удаление газа из угольных пластов и пород по искусственным (скважины, дренажные выработки и др.) или естественным (трещины) каналам.

Газоотсасывающая установка - газоотсасывающий вентилятор или вакуум-насосная установка, предназначенная для удаления метановоздушной смеси из выработанных пространств действующих и изолированных выемочных участков с концентрацией метана от 0 до 100%.

Газодренажная выработка - неконтролируемая выработка специального назначения, изолированная от действующих выработок и отработанных выемочных участков взрывоустойчивыми перемычками, служащая для перемещения метановоздушной смеси от выработанного пространства действующих выемочных участков до поверхности или вентиляционной скважины.

Дебит газа - количество (объем) газа, поступающего в атмосферу в выработки или в дегазационную систему в единицу времени (м3/сек, м3/мин, м3/сут.).

Дегазация - процесс естественного или искусственного удаления газа (метана, углекислого газа и др.) из источников газовыделения в горные выработки.

Дегазация шахт - совокупность мероприятий, направленных на извлечение и удаление метана, выделяющегося из различных источников с изолированным отводом его на поверхность (каптаж).

Дегазация угольных пластов и пород - процесс предварительного извлечения газа из угольного пласта или пород до начала ведения горных работ в выемочном поле, блоке, панели или в шахтном поле.

Дегазация выработанного пространства - процесс удаления газа из выработанного пространства.

Дегазация сближенных (смежных) пластов (спутников) - процесс предварительного извлечения газов из подрабатываемых или надрабатываемых угольных пластов, разгруженных полностью или частично от горного давления и нарушенных при смещении породных толщ.

Запыленность рудничной атмосферы (воздуха) (З.р.а.) - характеристика атмосферы по содержанию в ней твердых взвешенных частиц (пыли). Степень Запыленности рудничной атмосферы характеризуется концентрацией пыли.

Заслон (сланцевый, водяной, порошковый) - сооружение из легко опрокидывающихся полок (легко разрушающихся устройств) с инертной пылью или сосудов с водой, установленных поперек выработки в верхней ее части с целью создания препятствия распространению взрыва и пламени в виде облака инертной пыли или водяной завесы, образующихся при опрокидывании (разрушении) взрывной волной или с помощью специальных устройств.

Зона влияния газоотсасывающей установки - зона, в которой воздух движется за счет депрессии газоотсасывающей установки.

Зона влияния геологического нарушения - локальный участок углепородного массива, примыкающий к геологическому нарушению, в пределах которого изменены свойства угля и пород и его напряжено-деформированное состояние.

Зона обрушения горных пород - часть области сдвижения горных пород, расположенная непосредственно над выработанным пространством, в которой породы наиболее деформированы и разделены на отдельные куски и мелкие блоки.

Зона опорного давления (З.о.д.) - зона повышенного давления по сравнению с существующим до проведения выработки. Величина Зона опасного давления определяется размерами выработки, глубиной ее залегания, структурой и физико-механическими свойствами пород.

Зона разгрузки - зона пониженного давления по сравнению с существующим до проведения выработки.

Зона повышенного горного давления (зона ПГД) - часть угольного пласта и вмещающих пород (углепородного массива), испытывающая повышенные напряжения, передаваемые краевыми частями, отдельными оставленными целиками или другими концентраторами, расположенными на смежном пласте (пластах).

Изогазы - линии на планах и разрезах, соединяющие точки с одинаковым значением природной газоносности угольных пластов. Служат для графического изображения распределения газоносности.

Изолирующие сооружения - искусственно возводимые перемычки, рубашки, стенки и др., предназначенные для изоляции отработанных или пожарных участков от прилегающих к ним горных выработок.

Инертная пыль - минеральная тонко измельченная пыль негорючих материалов (обычно глинистых сланцев), понижающая температуру среды при горении и взрыве угольной пыли и метана вплоть до пределов распространения пламени и взрыва и ниже.

Источники газовыделения в горные выработки - газонасыщенные горные породы и угольные пласты.

Исходящая струя воздуха - струя воздуха, омывшая выемочный участок, шахтное крыло, отдельную выработку и т.д. и движущаяся по направлению к выходу на поверхность.

Каптаж - процесс улавливания газа в скважины, специальные газосборные выработки или устройства и вывода его с помощью вакуум-насосов по трубам на поверхность или через диффузор-смеситель в вентиляционную выработку.

Коллекторы газа - пористые и трещиноватые газонасыщенные горные породы и угольные пласты, обладающие значительной сорбционной емкостью по газу, а также выработанные пространства угольных пластов и сети газодренажных выработок и газопроводных труб.

Метановыделение - процесс поступления газа из какого-либо источника в горные выработки (скважины).

Метаноносность - количество (объем) метана, содержащегося в массовой или объемной единице полезного ископаемого и горной породы в свободном и связанном состоянии, м3/т; м33.

Метанообильность выработок - количество (объем) метана, выделяющегося в горные выработки. Различают:

абсолютную метанообильность - дебит метана в горные выработки в единицу времени, м3/сут. или м3/мин;

относительную метанообильность - количество (объем) метана, выделившегося за единицу времени в горные выработки и отнесенного к единице массы или объема угля или породы, добытых за этот же период (м3/т; м33).

Нагрузка на очистной забой - количество угля, извлекаемого очистным забоем в единицу времени. Максимальная нагрузка на очистной забой по газовому фактору определяется технической возможностью комбайна с учетом конкретных горно-геологических условий. Плановая нагрузка на очистной забой определяется технической возможностью элементов производственного процесса выемки и транспортирования угля из очистного забоя или экономической (социальной) целесообразностью.

Подработка (надработка) - явление полной или частичной разгрузки от горного давления толщи пород и угля (почвы) разрабатываемого пласта под влиянием очистной выемки.

Пожары рудничные - пожары, возникающие непосредственно в горных выработках (выработанном пространстве) и в массиве полезного ископаемого. По причинам возникновения П. р. разделяются на:

- эндогенные, возникающие от самовозгорания угля в результате окислительных процессов, происходящих в них;

- экзогенные, возникающие от внешних тепловых импульсов (от неисправности электрооборудования, трения и др.).

Прогноз метанообильности угольных шахт - определение предполагаемой метанообильности проектируемых или углубляемых угольных шахт, горизонтов, участков, отдельных выработок. Существуют три метода прогноза: горностатический, по метаноносности угольных пластов, и расчетный.

Сближенный газоносный пласт (спутник) - один из пластов угля газоносной свиты, отдающий газ в выработки, проводимые по пласту, разрабатываемому с опережением.

Сбойка - подземная наклонная или горизонтальная выработка небольшой протяженности между двумя выработками (стволами, штольнями, уклонами, штреками и др.)

Сбойка газоотводящая (задняя) - сбойка, находящаяся за линией очистного забоя, используемая для отвода метановоздушной смеси из выработанного пространства выемочного участка в действующие выработки.

Сбойка рабочая (передняя) - сбойка, находящаяся перед линией очистного забоя, используемая для подачи или отвода воздуха при проветривании выемочного участка.

Сдвижение пород - перемещение и деформирование горных пород в результате нарушения их равновесия под влиянием горных работ или изменения физико-механических свойств пород (например, при увлажнении, обезвоживании и др.) и других причин.

Скважина - горная выработка цилиндрической формы глубиной более 5 м и диаметром более 75 мм, пройденная в горной породе или полезном ископаемом механическим или немеханическим способом бурения.

Схема вентиляции - условное схематичное отображение взаимного расположения горных выработок шахты с указанием направления движения свежих и исходящих вентиляционных струй, расположения вентиляторных установок и вентиляционных сооружений.

Схема проветривания выемочного участка с отводом метана через выработанное пространство - схема проветривания выемочного участка, обеспечивающая аэрогазодинамическую изоляцию очистного забоя от выработанного пространства путем управляемого отвода части свежего воздуха, поступающего в очистной забой, через выработанное пространство.

Технически достижимый уровень (ТДУ) запыленности - уровень запыленности, до которого можно снизить запыленность воздуха на рабочих местах при выполнении всех применимых в данных условиях технических средств и организационных мероприятий, направленных на борьбу с пылью.

Типовая схема проветривания выемочного участка - схема, учитывающая основные особенности целого ряда схем проветривания.

Управляемый отвод метановоздушной смеси - процесс перемещения контролируемых во времени объемов метановоздушной смеси через выработанное пространство за счет регулируемого перепада давлений между очистным забоем и источником тяги.

Управление газовыделением (метановыделением) - совокупность мероприятий, направленных на предотвращение, снижение или перераспределение выделения газов в пределах горных выработок или в период протекания рабочих процессов.

Целик - часть угольного пласта, не извлеченная или временно не извлекаемая в процессе разработки месторождения. Околоштрековый Целик - для охраны проведенной по пласту выработки, отделяющий ее от выработанного пространства или соседней выработки.

Шахтные перемычки - сооружения, возводимые в горных выработках с целью регулирования вентиляционных потоков, изоляции выработок от газов, воды и пожаров, задержания закладочных и заиловочных материалов, а также предупреждения разрушающего действия ударной волны взрыва.

Шахтный вентилятор - машина (агрегат), предназначенная для перемещения воздуха по сети горных выработок.

Приложение № 2
(справочное)

к Инструкции

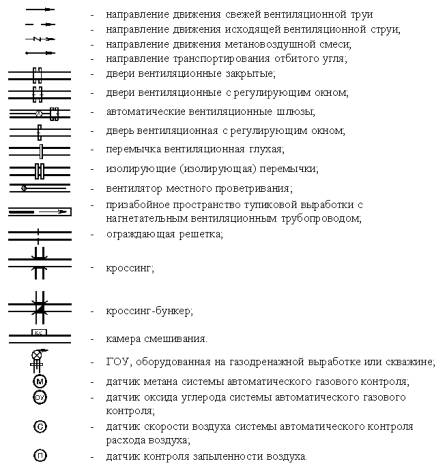

Условные обозначения

А - средневзвешенная сопротивляемость пласта угля резанию, кН/м;

Ас - зольность угля,%;

Аз.с - зольность спутника,%;

Ар - максимальная нагрузка на очистной забой по газовому фактору, т/сут;

Ау - сопротивляемость резанию угольных пачек пласта, кН/м;

Апр - сопротивляемость резанию породных прослоев пласта, кН/м;

Асут - плановая суточная нагрузка на очистной забой, т/сут.

а - коэффициент, зависящий от значений fср;

а2 - коэффициент, характеризующий газоотдачу отбитого угля;

а3 - коэффициент, характеризующий газоотдачу угля в массиве;

аф - размерный параметр, характеризующий крутизну изменения границ площадей фильтрации с линейным и квадратичным законами сопротивления, 1/м;

вmax - максимальная ширина призабойного пространства очистной выработки согласно паспорту крепления и управления кровлей, м;

в3 - коэффициент, зависящий от технологической схемы выемки угля;

вз.д - ширина условного пояса газового дренирования угольного массива;

b - ширина режущей кромки резцов;

С - допустимая концентрация метана в исходящей вентиляционной струе, %;

Со - концентрация метана в поступающей к объекту проветривания вентиляционной струе, %;

Св - концентрация метана перед газоотсасывающей установкой, %;

Св.доп - концентрация метана в газоотводящем трубопроводе (выработке), %;

Сдоп - предельно допустимая концентрация метана в газоотводящем трубопроводе (скважине) или газодренажной выработке, %;

Дш - диаметр шнеков комбайна, м;

dтр - диаметр трубопровода, м;

Iвх - количество метана, поступающее на выемочный участок со свежей струей из-за пределов выемочного участка, м3/мин;

Iмл.ц - метановыделение в очистной забой в зоне межлавного целика, м3/мин;

Iпл - метановыделение из разрабатываемого пласта при максимальной скорости подачи комбайна, м3/мин;

Iпл.ф - фактическое метановыделение из разрабатываемого пласта, м3/мин;

Iпов - метановыделение из стенок подготовительной выработки, м3/мин;

Iср - абсолютное метановыделение в очистной забой, соответствующее плановой суточной нагрузке, м3/мин;

Iоч - абсолютное метановыделение в очистной забой, м3/мин;

IВ.П. - метановыделение в выработанное пространство, м3/мин;

IВ.П.Ф - фактическое метановыделение в выработанное пространство по данным лавы-аналога; м3/мин;

Iоу  - метановыделение из отбитого угля в обособленно проветриваемые конвейерные выработки;

F - площадь фильтрационного потока, м2;

fср - средневзвешенный коэффициент крепости подработанного горного массива по шкале проф. М.М. Протодьяконова;

jпр - производительность комбайна, т/мин;

Hв.р. - депрессия вентиляторной установки, даПа;

Hпов - глубина разработки от поверхности, м;

h - высота стержневого молниеотвода, м;

hо - максимальная высота зоны защиты непосредственно у молниеотводов, м;

hх - требуемая зоны защиты, м;

hс - минимальная высота зоны защиты посередине между молниеотводами, м;

hл - действующий напор на сопряжении воздухоотводящей выработки и очистного забоя, даПа;

hвс - депрессия в вентиляционной скважине, даПа;

hг.в. - депрессия в поддерживаемых газоотводящих выработках, даПа;

hв.п - депрессия в выработанном пространстве, даПа;

hр - КПД редуктора исполнительного органа;

K - коэффициент, характеризующий метаноносность пласта на кромке свежеобнаженного забоя;

Ka - коэффициент, учитывающий изменение угла резания комбайнового резца по сравнению с резцом ДКС-2, имеющим угол резания 500;

Kb - коэффициент, учитывающий влияние ширины резца по сравнению с резцом ДКС-2, имеющим ширину 2 см;

Kв - коэффициент, учитывающий вынос метана утечками воздуха из призабойного в выработанное пространство;

Kд.пл - коэффициент, учитывающий эффективность дегазации разрабатываемого пласта, доли единицы;

Kд.сн - коэффициент, учитывающий эффективность дегазации надрабатываемых сближенных угольных пластов, доли единицы;

Kд.сп - коэффициент, учитывающий эффективность дегазации подрабатываемых сближенных угольных пластов и вмещающих пород, доли единицы;

Kзр - коэффициент, учитывающий затупление резцов;

K1 - коэффициент, зависящий от схемы и способа изолированного газоотвода;

KГ - коэффициент, определяющий эффективность газоотвода;

Kr - коэффициент использования захвата в долях от его ширины;

Kм - коэффициент, характеризующий схему выемки угля;

Kот - коэффициент отжима, учитывающий уменьшение сил резания вследствие горного давления;

Kот.о - коэффициент отжима на поверхности забоя;

Kп - коэффициент, учитывающий затраты мощности на перемещение комбайна;

Kфр - коэффициент, учитывающий формы резцов на поверхности забоя;

kо - коэффициент, учитывающий опасность местных скоплений метана на сопряжении лавы с вентиляционной выработкой;

kн - коэффициент неравномерности газовыделения;

kо.з - коэффициент, учитывающий движение воздуха по части выработанного пространства, непосредственно прилегающей к призабойному;

Kп.ш - коэффициент, учитывающий расход воздуха или его утечки по поддерживаемой или погашаемой части воздухоподающей выработки в выработанном пространстве;

kn - коэффициент, учитывающий выделение метана из боковых пород;

Kп.тр - коэффициент подсосов метановоздушной смеси в трубопроводе;

kпл - коэффициент дренирования пласта подготовительными выработками;

Kр.п - коэффициент разрыхления пород кровли;

Kсх - коэффициент, зависящий от схемы проветривания очистной выработки;

KТ.У - коэффициент, учитывающий степень дегазации отбитого угля при его транспортировании по выработкам участка;

kТ - коэффициент, учитывающий изменение метановыделения во времени;

K*ут.в - коэффициент, соответствующий оптимальным по газоотводу утечкам воздуха через выработанное пространство из призабойного пространства очистной выработки;

Kут.тр - коэффициент утечек метановоздушной смеси в трубопроводе;

Kут.ст - коэффициент удельной стыковой воздухопроницаемости трубопровода;

kэ.п - коэффициент, учитывающий метановыделение из эксплуатационных потерь угля в пределах выемочного участка, доли единицы;

lПТК - длина ПТК, м;

lК.Ш - длина конвейера, расположенного в конвейерном штреке, м;

lмл.ц - ширина межлавного целика, м;

lП.В - протяженность вентиляционной выработки от призабойного пространства очистного забоя, поддерживаемой для целей газоотвода, м;

lГ - расстояние от забоя по протяжению выработанного пространства до начала рабочего участка дренажной газоотводящей выработки, м;

lоч - длина очистного забоя, м;

lоч.ф - фактическая длина очистного забоя, м;

lТ.Л - участок конвейерной выработки, проветриваемый последовательно с призабойным пространством очистного забоя, м;

L3 - длина взрывогасящей части заслона, м;

L - расстояние между молниеотводами, м;

Lmax - максимальное расстояние между тросами, м;

Lx - длина горизонтального сечения зоны защиты, м;

lв - длина всасывающего участка трубопровода, м;

lн - длина нагнетательного участка трубопровода, м;

Lв.п - длина выработанного пространства, м;

Lг.в - длина выработки, м;

Lскв - длина скважины, м;

lтр - длина трубопровода, м;

lзв - длина звена трубопровода, м;

lпр - расстояние между газоотводящими скважинами, м;

mв - вынимаемая мощность пласта (с учетом прослойков), м;

mг.н - средняя мощность геологического нарушения, м;

mn - полная мощность угольных пачек пласта, м;

mпр - суммарная мощность породных прослоев, м;

mспi - суммарная мощность угольных пачек отдельного (i-того) спутника, м;

mу - суммарная мощность чистых угольных пачек по пласту, м;

mi - мощность слоев пород в кровле пласта, м;

n - количество месяцев за весь период отработки выемочного столба;

n - количество резцов в одной линии резания;

nв - число измерений расхода воздуха за месяц;

n3 - количество резцов, разрушающих забой одновременно;

nт - число определений среднесуточной концентрации по данным аппаратуры АГК за месяц;

nсм - число рабочих смен по добыче угля, смен;

п1 - коэффициент, характеризующий газоотдачу пласта через обнаженную поверхность очистного забоя;

N - мощность электродвигателя рабочего органа, кВт;

P1 - атмосферное давление на глубине заложения выработки, МПа;

P2 - давление в УВВ перед заслоном, МПа;

P6 - максимальное запреградное давление после прохождения УВВ через заслон, МПа;

Pпр - интенсивность гашения ударной волны преградой, МПа;

Qвх - расход воздуха, поступающего в очистные выработки по воздухоподающим выработкам, м3/мин;

Qоч - расход воздуха, поступающего из очистной выработки в выработку с исходящей струей воздуха, м3/мин;

Qвх.max - максимально возможная подача воздуха в очистной забой (выемочный участок) по фактическим возможностям вентиляционной системы шахты с учетом ограничений согласно Правил Безопасности, м3/мин;

Qвх.ф - фактическая подача воздуха в очистной забой и воздухоподающие выработки, м3/мин;

Qв.п - расход воздуха, отводимого через выработанное пространство, м3/с;

Qв.ш - расход воздуха, отводимого по вентиляционному штреку при бесцеликовой технологии отработки, м3/мин;

Qг.в - расход воздуха, отводимого по газоотводящей выработке, м3/с;

Qдоп - притечки воздуха в газоотводящие выработки, трубопроводы или скважины из старых выработанных пространств или действующих выработок, м3/с;

Qмл.ц - расход воздуха для проветривания межлавного целика, м3/мин;

Qтр - расход воздуха, отводимого по трубопроводу из выработанного пространства, м3/с;

Qс - расход воздуха, отводимого по скважине из газоотводящих выработок, м3/с;

Q´тр - производительность вентиляторной установки, м3/с;

Q´в - производительность вентилятора, соответствующая принятому углу установки лопаток вентилятора, м3/с;

Qпод - необходимый прирост производительности вентилятора для обеспечения безопасного режима его работы, м3/с;

Q´под - допустимая величина подсвежения через регулировочное окно перед всасом вентилятора, м3/с;

Qпод.оч - расход воздуха на подсвежение вентиляционной струи выходящей из очистного забоя, м3/мин;

Qк - расход воздуха в пункте измерения, м3/мин;

qВ.П - относительное метановыделение в выработанное пространство, м3/т;

qс.п - относительное газовыделение из подрабатываемых пластов-спутников, м3/т;

qсп - относительное метановыделение из сближенных пластов (спутников), м3/т;

qсп.п - относительное метановыделение из подрабатываемых пластов (спутников), м3/т;

qсп.н - относительное метановыделение из надрабатываемых пластов (спутников), м3/т;

qпор - относительное метановыделение из вмещающих пород, м3/т;

qс.н - относительное метановыделение из надрабатываемых пластов-спутников, м3/т;

qпл - относительное метановыделение из разрабатываемого пласта, м3/т.

r - ширина захвата комбайна, м;

rо - радиус конуса на уровне земли, м;

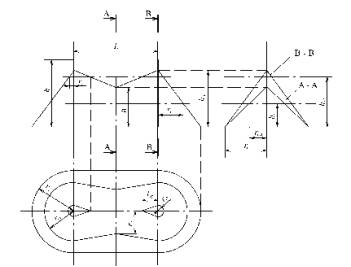

rx - радиус горизонтального сечения зоны защиты, м;

rcx - ширина горизонтального сечения в центре между молниеотводами, м;

rл - удельное линейное сопротивление выработанного пространства, даН·с/м4;

rкв - удельное квадратичное сопротивление выработанного пространства, даН·с25;

Re - безразмерный параметр (аналог критерия Рейнольдса для выработанного пространства);

Rг.с - аэродинамическое сопротивление газоотводящей сети, даПа·с26;

Rуд.г.в - удельное аэродинамическое сопротивление газоотводящей выработки, даПа·с27;

Rуд.п.в - сопротивление газоотводящих выработок при их первоначальном сечении (на стадии проходки), даПа;

Rуд.с - удельное аэродинамическое сопротивление скважин, даПа·с27; представлены в табл. 3, 4;

Rобщ.тр - общее аэродинамическое сопротивление жесткого трубопровода, даПа·с26;

Rуд - удельное аэродинамическое сопротивление трубопровода, даПа·с27;

SRмв - аэродинамическое сопротивление фасонных частей на всасывающем участке трубопровода, даПа·с27;

SRмн - аэродинамическое сопротивление фасонных частей на нагнетательном участке трубопровода, даПа·с27;

Rуд.с(т) - удельное сопротивление т-й скважины из общего числа скважин в кусте;

Rуд.с(i) - удельное сопротивление i-й скважины из общего числа скважин в кусте;

S - проектная площадь поперечного сечения вентиляционной выработки в свету, м2;

Sоч - площадь поперечного сечения призабойного пространства очистной выработки, м2;

Sоч max - максимальная площадь поперечного сечения призабойного пространства очистной выработки в свету, м2;

Tост - время, прошедшее с момента остановки работ по проведению выработки до начала очистных работ, сут;

Tпр - время проведения выработки, сут;

Tсм - продолжительность рабочей смены, мин;

Тсл.в - время использования лавы, мес;

tт.п.л - время нахождения отбитого угля в лаве при односторонней выемке угля, мин;

Vn - скорость проведения подготовительной выработки, м/сут;

Vn - максимально возможная скорость подачи очистного комбайна в соответствии с его технической характеристикой, м/мин;

VТ.ОЧ - скорость транспортирования угля по очистному забою, м/с;

VТ.ПТК - скорость транспортирования угля по перегружателю, м/с;

VТ.К.Ш - скорость транспортирования угля по конвейерному штреку, м/с;

Vоч - среднесуточная скорость подвигания очистного забоя, м/сут;

Vdaf - выход летучих, %;

Vп max - маневровая скорость подачи комбайна, м3/мин;

Vmax - максимально допустимая скорость воздуха в очистной выработке, м/с;

Vmin - минимально допустимая скорость воздуха в очистной выработке, м/с;

Х - природная метаноносность разрабатываемого пласта, м3/т;

XО - остаточная метаноносность угля, м3/т;

XО.Г - остаточная метаноносность угля лавы-аналога, м3/т с.б.м.;

Xспi - природная метаноносность i-го спутника, м3/т;

X0i - остаточная метаноносность угля i-го спутника, м3/т; определяется так же, как X0;

XФ - фактическая метаноносность разрабатываемого пласта в пределах отработанного выемочного столба лавы-аналога, м3/т;

XО.Ф - остаточная метаноносность угля лавы-аналога, м3/т;

x0 - расстояние от забоя лавы до зоны подбучивания пород кровли, равное четырем первичным шагам обрушения основной кровли, м;

Wа - влажность угля,%;

Wс - пластовая влажность спутника,%;

g - плотность угля, т/м3;

j - плотность угля в пласте вместе с породными прослойками, т/м3;

aпл - угол падения пласта (среднее значение по длине забоя), град.;

a - коэффициент аэродинамического сопротивления скважин, даПа·с22;

b - коэффициент, учитывающий условия фильтрации метана;

l, n - коэффициенты.

Приложение 3

к Инструкции

Порядок определения метанообильности выемочных участков

1. Определение метанообильности очистных забоев

Метанообильность очистного забоя определяется метановыделением в очистной забой из обнаженной поверхности угольного пласта и метановыделением из отбитого угольного массива, транспортируемого по очистному забою и по участковой конвейерной выработке или ее части, по которой проходит вентиляционная струя, поступающая в очистной забой.

Дополнительным источником поступления метана в очистной забой являются стенки горной выработки, по которой вентиляционная струя поступает в очистной забой.

1.1. Метановыделение из разрабатываемого пласта и отбитого угля

Расчет метановыделения из разрабатываемого пласта для проектируемых выемочных участков строящихся шахт и не отрабатываемых ранее угольных пластов реконструируемых шахт производится на основе данных природной метаноносности разрабатываемого пласта, установленной в ходе проведения геологоразведочных работ (Х, м3/т). Для действующих шахт расчет метанообильности очистного забоя производится на основе природной метаноносности пластов, установленной по данным фактического метановыделения в очистные выработки (ХФ, м3/т) в зависимости от фактической добычи угля АФ (т/сут).

Определение фактической метаноносности разрабатываемых пластов в пределах отработанного выемочного столба лавы-аналога производится по формуле

                                                          (3.1)

где Iпл.ф - фактическое метановыделение из разрабатываемого пласта (м3/мин). Определяется по данным телеинформации автоматической аппаратуры газовой защиты за весь период отработки выемочного столба по формуле

                                                                  (3.2)

где n - количество месяцев за весь период отработки выемочного столба;

Iпл.ф1, Iпл.ф2 - фактическое метановыделение из разрабатываемого пласта за первый и второй месяц отработки выемочного столба лавы-аналога соответственно, м3/мин;

                                                                      (3.3)

где QK - расход воздуха в пункте измерения, м3/мин;

nв - число измерений расхода воздуха за месяц;

CТ.j - среднесуточная концентрация метана по данным телеинформации, выдаваемой аппаратурой АГК,%;

nт - число определений среднесуточной концентрации по данным аппаратуры АГК за месяц;

ХО.Ф - остаточная метаноносность угля лавы-аналога, м3/т.

Определение ХО, м3/т производится путем перерасчета остаточной метаноносности пласта ХО.Г, м3/т с.б.м. по формуле

                                                                        (3.4)

где ХО.Г - остаточная метаноносность угля лавы-аналога, м3/т с.б.м. Определяется по таблице 3.3;

Ас - зольность угля,%;

Wa - влажность угля,%.

Для обеспечения достоверности расчетов проектируемой лавы принимаемая в качестве аналога лава должна удовлетворять следующим условиям:

- в качестве лавы-аналога для проектируемого выемочного участка может приниматься лава, отрабатывающая тот же самый пласт и расположенная в непосредственной близости от проектируемой. Разность глубин разработки проектируемой лавы и лавы-аналога не должна превышать 20 м при ведении горных работ на глубинах до 300 м ниже верхней границы зоны метановых газов, а при больших глубинах разработки - 50 м;

- система подготовки и отработки выемочных столбов проектируемой лавы и лавы-аналога должны быть аналогичны;

- горно-геологические условия проектируемой лавы должны быть аналогичны условиям лавы-аналога;

- при применении дегазации на проектируемом участке коэффициенты проектируемых способов дегазации должны быть не ниже чем в лаве-аналоге;

- при наличии в пределах выемочного столба лавы-аналога зон повышенного горного давления и геологических нарушений расчет метанообильности для проектируемой лавы должен производиться без учета метановыделения в указанных зонах.

Ожидаемое абсолютное метановыделение из разрабатываемого пласта при максимальной подаче комбайна определяется по формуле

                                       (3.5)

где Ар - максимальная нагрузка на очистной забой по газовому фактору, т/сут. Определяется технической возможностью комбайна с учетом конкретных горно-геологических условий.

Ар = ТсмjпрKмпсм;                                                                                                          (3.6)

Тсм - продолжительность рабочей смены, мин;

Kм - коэффициент, характеризующий схему выемки угля.

При односторонней схеме выемки угля в лаве Kм = 0,5.

При двухсторонней (челноковой) схеме выемки или односторонней с выемкой пласта более 60% от вынимаемой мощности Kм = 1.

Односторонняя схема выемки угля предусматривает выемку пласта до 60% от вынимаемой мощности пласта при движении комбайна прямым ходом, а остальную часть пласта - обратным ходом;

nсм - число рабочих смен по добыче угля;

jпр - производительность комбайна, т/мин. Определяется по формуле

jпр = mв×g×r×Kr×Vn, т/мин                                                                                             (3.7)

где mв - вынимаемая мощность пласта (с учетом прослойков), м;

g - плотность угля, т/м3;

r - ширина захвата комбайна, м;

Kr - коэффициент использования захвата в долях от его ширины;

Vn - максимально возможная для данных условий скорость подачи очистного комбайна в соответствии с его технической характеристикой, м/мин. Методика расчета скорости подачи комбайна в зависимости от конкретных условий представлена в приложении № 10;

Vоч - среднесуточная скорость подвигания очистного забоя, м/сут;

                                                                                                   (3.8)

где lоч - длина очистного забоя, м;

Х - природная метаноносность разрабатываемого пласта (с учетом фактического или необходимого коэффициента эффективности дегазации разрабатываемого пласта Kдег.пл), м3/т;

kпл - коэффициент дренирования пласта подготовительными выработками. Определяется по формуле

                                                                                                          (3.9)

вз.д - ширина условного пояса газового дренирования угольного массива. Определяется по таблице 3.1, в зависимости от времени с момента окончания проведения подготовительных выработок до начала очистной выемки;

KТ.У - коэффициент, учитывающий степень дегазации отбитого угля при его транспортировании по выработкам участка.

При челноковой схеме выемки угля в лаве KТ.У имеет вид

                                                                (3.10)

При односторонней выемке угля в лаве KТ.У имеет вид

                                                         (3.11)

где а2 - коэффициент, характеризующий газоотдачу отбитого угля. Определяется по формуле

а2 = 0,25а3                                                                                                                   (3.12)

а3 - коэффициент, характеризующий газоотдачу угля в массиве. Определяется по таблице 3.2;

lоч - длина очистного забоя, м;

VТ.ОЧ - скорость транспортирования угля по очистному забою, м/с;

lПТК - длина ПТК, м;

VТ.ПТ.К - скорость транспортирования угля по перегружателю, м/с;

lК.Ш - длина конвейера, расположенного в конвейерном штреке, м;

VТ.К.Ш - скорость транспортирования угля по конвейерному штреку, м/с;

tт.п.л - время нахождения отбитого угля в лаве при односторонней выемке угля, мин. Численно равно времени работы комбайна по выемке полосы угля на ширину захвата с учетом времени на концевые операции, мин;

K - коэффициент, характеризующий метаноносность пласта на кромке свежеобнаженного забоя

                                                                                                     (3.13)

XО - остаточная метаноносность угля, м3/т. Определяется в соответствии с формулой (3.4);

п1 - коэффициент, характеризующий газоотдачу пласта через обнаженную поверхность очистного забоя. Определяется по формуле

                                                                                   (3.14)

lоч.р - расчетная длина очистного забоя, м.

Таблица 3.1

Значения ширины условного пояса газового дренирования пласта вз.д

Время с момента окончания проведения подготовительных выработок до начала очистной выемки, сут

Значения вз.д для углей с различным выходом летучих веществ, %

до 8

8-12

12-18

18-26

26-35

более 35

50

5,5

7,5

10,0

12,5

10,0

7,5

100

7,0

10,0

12,5

16,0

12,5

10,0

150

7,5

10,5

13,5

17,5

13,5

10,5

200 и более

8,0

11,0

14,0

18,0

14,0

11,0

Примечание - При метаноносности пласта менее 15 м3/т значение вз.д уменьшается в два раза.

Таблица 3.2

Значения коэффициента а3 в зависимости от выхода летучих веществ

Vdaf

до 8

8-12

12-18

18-26

26-35

35-42

более 42

а3

0,14

0,14-0,18

0,18-0,28

0,28-0,43

0,43-0,38

0,38-0,30

0,28

Таблица 3.3

Остаточная метаноносность углей

Vdaf, %

до 8

8-12

12-18

18-26

26-35

35-42

более 42

XО.Г, м3/т с.б.м.

3,5

3,0

2,5

2,0

2,5

2,5

2,5

1.2. Метановыделение из стенок выработки в выработку со свежей струей воздуха, поступающей в очистной забой

Iпов = 4·10-4mnbVnа3(X - XО)2kТ, м3/мин                                                                     (3.15)

где mn - полная мощность угольных пачек пласта, м;

Vn - скорость проведения подготовительной выработки, м/сут. Для подготовленных к отработке выемочных участков принимается фактическая, а для проектируемых - проектная;

b - коэффициент, учитывающий условия фильтрации метана; для тонких и средней мощности пластов принимается 1,0; для мощных пластов определяется по таблице 3.4;

а3 - коэффициент, характеризующий газоотдачу угля в массиве. Определяется по таблице 3.2;

kТ - коэффициент, учитывающий изменение метановыделения во времени. Определяется по формуле

,                                                                                            (3.16)

где Tост - время, прошедшее с момента остановки работ по проведению выработки до начала очистных работ, сут;

Tпр - время проведения выработки, сут.

Метановыделение с неподвижных обнаженных поверхностей пласта в подготовительную выработку, пройденную по надработанному пласту, определяется по формуле (3.15), в которую вместо Х подставляется Х'0, определенное по формуле (3.29), с учетом времени, прошедшего с момента надработки пласта до начала проведения выработки.

Таблица 3.4

Значения коэффициента b

√(S)/mn

1 и более

0,9

0,8

0,7

0,6

0,5

0,4

0,3

0,3

0,1

b

1,0

0,95

0,91

0,85

0,76

0,65

0,54

0,43

0,34

0,26

Примечание - S - площадь поперечного сечения выработки в свету, м2

Общее газовыделение в очистной забой составит

Iоч = Iпл+Iпов, м3/мин                                                                                                    (3.17)

При отработке лавы с одновременной выемкой межлавного целика ожидаемое абсолютное газовыделение в очистной забой в зоне межлавного целика определяется по формуле

                                                                                          (3.18)

где Iмл.ц - метановыделение в очистной забой в зоне межлавного целика, м3/мин;

lмл.ц - ширина межлавного целика, м.

2. Определение метанообильности обособленно проветриваемых конвейерных выработок

Метанообильность обособленно проветриваемых конвейерных выработок в пределах выемочного участка определяется метановыделением из отбитого угля, транспортируемого ленточными и скребковыми конвейерами, и метановыделением из стенок выработки, по которой производится транспортировка угля.

2.1. Метановыделение из отбитого угля в обособленно проветриваемые конвейерные выработки

Метановыделение из отбитого угля в обособленно проветриваемые конвейерные выработки определяется по формуле

                                                                        (3.19)

при

                            (3.20)

где lТ.Л - участок конвейерной выработки со скоростью транспортирования угля VТ, проветриваемый последовательно с очистным забоем, м;

в3 - коэффициент, зависящий от технологической схемы выемки угля:

- при односторонней выемке угля в3 = 0,6;

- при челноковой выемке угля в3 = 1.

2.2. Метановыделение из стенок выработки в обособленно проветриваемые конвейерные выработки

Метановыделение из стенок выработки в обособленно проветриваемые конвейерные выработки определяется по методике, изложенной в разделе 1.2.

Общее метановыделение в обособленно проветриваемую выработку составит

Iоб = Iоу+Iпов, м3/мин                                                                                                    (3.21)

3. Определение метанообильности выработанного пространства

3.1. Расчет метановыделения в выработанное пространство по природной метаноносности сближенных пластов (спутников) и вмещающих горных пород

Ожидаемое метановыделение в выработанное пространство определяется по формуле

                                                                                  (3.22)

где qВ.П - относительное метановыделение в выработанное пространство, м3/т;

Асут - плановая суточная нагрузка на очистной забой, т/сут. Определяется технической возможностью элементов производственного процесса выемки и транспортирования угля из очистного забоя или экономической (социальной) целесообразностью.

При отработке лавы с одновременной выемкой межлавного целика ожидаемое абсолютное газовыделение в выработанное пространство определяется по формуле

                                                        (3.23)

где Iмл.ц - метановыделение в очистной забой в зоне межлавного целика, м3/мин;

При отработке пласта без разделения на слои и схемах проветривания выемочных участков с последовательным разбавлением метана по источникам выделения относительное метановыделение в выработанное пространство qВ.П рассчитывается по формуле

qВ.П = (qс.п+qпор)(1-Kд.сп)+qс.н(1-Kд.сн)+kэ.п(Х-XО)(1-Kд.пл),                                         (3.24)

где qс.п - относительное метановыделение из подрабатываемых пластов-спутников, м3/т;

qпор - относительное метановыделение из вмещающих пород, м3/т;

Kд.сп - коэффициент, учитывающий эффективность дегазации подрабатываемых сближенных угольных пластов и вмещающих пород, доли единицы;

qс.н - относительное метановыделение из надрабатываемых пластов-спутников, м3/т;

Kд.сн - коэффициент, учитывающий эффективность дегазации надрабатываемых сближенных угольных пластов, доли единицы;

kэ.п - коэффициент, учитывающий метановыделение из эксплуатационных потерь угля в пределах выемочного участка, доли единицы;

Х - природная метаноносность разрабатываемого пласта, м3/т;

XО - остаточная метаноносность угля (оставляемого в выработанном пространстве в целиках, невынимаемых пачках и др.), м3/т;

Kд.пл - коэффициент, учитывающий эффективность дегазации разрабатываемого пласта, доли единицы.

3.1.1. Относительное метановыделение из сближенных пластов (спутников)

Относительное метановыделение из сближенных пластов (спутников) определяется по формуле

qсп = Σqсп.пiqсп.нi.                                                                                                      (3.25)

Относительное метановыделение как из подрабатываемых Sqсп.пi так и из надрабатываемых Sqсп.нi пластов (спутников) определяется по формуле

,                                                                               (3.26)

где mспi - суммарная мощность угольных пачек отдельного (i-того) спутника, м;

Xспi - природная метаноносность i-го спутника, м3/т;

X0i - остаточная метаноносность угля i-го спутника, м3/т; определяется так же, как X0.

При различной в пределах выемочного столба метаноносности сближенных пластов при расчете метановыделения в выработанное пространство принимается максимальное значение метаноносности спутников.

Если природная метаноносность спутника не определена при разведке месторождения, то она принимается равной метаноносности ближайшего рабочего пласта с введением поправки на зольность и влажность спутника, то есть

                                                                                           (3.27)

где Аз.с, Wс - соответственно зольность и пластовая влажность спутника, %.

При подработке пологих и наклонных пластов Мр определяется по формуле

Mp = kу.кmв.пр(1,2+cosαпл)                                                                                           (3.28)

Значение kу.к при полном обрушении кровли принимается равным 40, а при закладке выработанного пространства - 30.

Если при вынимаемой мощности пласта (или слоя) более 3,5 м величина Мр при расчете по формуле (3.28) получается более 300 м, то в дальнейших расчетах Мр принимается равной 300 м.

При надработке пологих и наклонных угольных пластов значение Мр принимается 35 м.

Если разрабатываемый или сближенный угольные пласты до их разработки были подработаны или надработаны, то в расчетные формулы вместо Х подставляется остаточная метаноносность, величина которой определяется по формуле

                                                                                           (3.29)

Если велась заблаговременная дегазация пласта (углепородной толщи), то в формулу (3.26) вместо Х подставляется Х(1-Kд.пл). Значение kд принимается в соответствии с Методическим документом, определяющим порядок проведения работ по дегазации угольных шахт.

Если Х £ X0 или X¢0 £ X0, то метан из пласта не выделяется.

3.1.2. Метановыделение из вмещающих пород

Относительное метановыделение из вмещающих пород определяется по формуле

qпор = knqпл                                                                                                                   (3.30)

где kn - коэффициент, учитывающий выделение метана из боковых пород;

qпл - относительное метановыделение из разрабатываемого пласта, м3/т.

Коэффициент kn принимается равным:

- до глубины разработки 500 м от поверхности при Vdaf > 20% и полном обрушении пород кровли - 0,15, а при полной закладке - 0,06, при Vdaf £ 20% kn = 0;

- на глубинах более 500 м от поверхности

kn = kn.500+0,001(Hпов-500),                                                                                        (3.31)

где kn.500 - соответствующее значение kn для глубин разработки до 500 м;

Hпов - глубина разработки, м.

Относительное метановыделение из разрабатываемого пласта определяется по формуле

                                                                                                 (3.32)

3.2. Расчет метановыделения в выработанное пространство по данным фактического метановыделения лав-аналогов

Расчет ожидаемого метановыделения в выработанное пространство выемочного участка определяется по формуле

                                                                      (3.33)

IУЧ = Iоч(2-KВ)+IВ.П,                                                                                                    (3.34)

где IВ.П.Ф - фактическое метановыделение в выработанное пространство по данным лавы-аналога; м3/мин;

l, и n - коэффициенты (расчетные и фактические) определяются по формулам

                                                                                                           (3.35)

                                                                                              (3.36)

При расчете по лавам-аналогам n1, mв, lоч, g и KТ.У принимаются по фактическим данным.

Однако при таких расчетах аналог в дополнение к приведенным выше условиям должен соответствовать проектируемым лавам относительно одинаковой схемы выемки угля (односторонняя, двухсторонняя), а фактическая эффективность дегазации пласта и выработанного пространства должны быть не ниже проектных значений.

4. Определение метанообильности выемочного участка

Ожидаемое абсолютное метановыделение на выемочный участок определяется по формуле

Iуч = Iоч+IВ.П,                                                                                                                (3.37)

где Iоч - абсолютное метановыделение в очистной забой, м3/мин;

IВ.П. - метановыделение в выработанное пространство, м3/мин.

Пример расчета метанообильности выемочного участка приведен в приложении № 11.

Приложение 4

к Инструкции

Расчет параметров проветривания выемочного участка

1. Расчет расхода воздуха на выемочный участок по метановыделению в очистной забой

При изолированном отводе метана из выработанного пространства с помощью поверхностных или подземных газоотсасывающих установок расход воздуха, необходимого для проветривания горных выработок выемочного участка, определяется как сумма расхода воздуха для проветривания очистного забоя с учетом изолированного отвода части воздуха через выработанное пространство (Qвх) и расхода воздуха для обособленно проветриваемого конвейерного штрека (Qоб) или определенной его части. Для данных схем проветривания выемочного участка общий расход воздуха для проветривания выемочного участка составит Qуч = Qвх+Qоб, м3/мин. Для схем без обособленного проветривания конвейерного штрека Qуч = Qвх.

Qвх = Qоч(K*ут.в+Kп.ш)£Qвх.max, м3/мин,                                                                      (4.1)

где Qвх - расход воздуха, поступающего в очистную выработку по воздухоподающим выработкам, м3/мин;

Qвх.max - максимально возможная подача воздуха в очистной забой по фактическим возможностям вентиляционной системы шахты с учетом ограничений согласно ПБ, м3/мин. При Qвх > Qвх.max, требуется дегазация разрабатываемого пласта;

Qоч - расход воздуха, поступающего из очистной выработки в выработку с исходящей струей воздуха, м3/мин. Определяется по формуле (4.2);

K*ут.в - коэффициент, соответствующий оптимальным по газоотводу утечкам воздуха через выработанное пространство из призабойного пространства очистной выработки;

Kп.ш - коэффициент, учитывающий расход воздуха или его утечки по поддерживаемой или погашаемой части воздухоподающей выработки в выработанном пространстве. Принимается по данным таблицы 4.1.

Таблица 4.1

Значения коэффициента Kп.ш в зависимости от способа погашения штрека

Способ погашения штрека

Примыкание погашаемого штрека

к массиву угля

к выработанному пространству

Изолируется связывающим материалом

0,03

0,03

Крепь извлекается полностью

0,1

0,05

Крепь извлекается более 50% при креплении:





деревянными рамами

0,13

0,08

металлическими рамами

0,17

0,11

анкерной крепью

0,21

0,14

Крепь не извлекается при креплении:





деревянными рамами

0,25

0,18

металлическими рамами

0,35

0,22

анкерной крепью

0,45

0,27

Огражден органной крепью, кострами или специальными стенками, но за время отработки столба сечение штрека изменяется по отношению к первоначальному на:





80%

0,55

0,55

60%

0,65

0,65

40%

0,75

0,75

20%

1,0

1,0

На период работы лавы до первичной посадки основной кровли для обеспечения значений коэффициента K*ут.в соответствующего установившемуся шагу посадки кровли должны приниматься меры для повышения сопротивления выработанного пространства вплоть до принудительной посадки основной кровли. Принудительная посадка кровли должна производиться по специально разработанным проектам, прошедшим экспертизу промышленной безопасности.

Для очистных забоев с нагрузкой 5 тыс. т/сутки и более разупрочнение пород кровли должно производиться до начала очистных работ.

Независимо от условий минимальное расчетное значение K*ут.в = 1,2.

Значения расхода воздуха Qоч и коэффициентов K*ут.в определяется по формулам:

                                                                                                (4.2)

где kн - коэффициент неравномерности газовыделения. Определяется по формуле (4.3) при метановыделении из источника метановыделения до 20 м3/мин (включительно) или принимается kн = 1,28 при метановыделении 20 и более м3/мин;

                                                                                                              (4.3)

Iоч - абсолютное метановыделение в очистной забой, м3/мин;

Kв - коэффициент, учитывающий вынос метана утечками воздуха из призабойного в выработанное пространство; рассчитывается по формуле

                                                                                                  (4.4)

С - допустимая концентрация метана в исходящей из очистного забоя вентиляционной струе,%;

Со - концентрация метана в поступающей в очистной забой вентиляционной струе, определяемая наличием метана во входящей струе Iвх, %;

Iвх - количество метана, поступающее на выемочный участок со свежей струей из-за пределов выемочного участка, м3/мин; определяется по фактическим данным лав-аналогов или рассчитывается в соответствии с разделом 1.2 приложения № 3;

                                               (4.5)

lоч - длина очистного забоя, м. При отработке межлавного целика - включая межлавный целик;

lП.В - длина вентиляционной выработки, поддерживаемой в выработанном пространстве для увеличения утечек воздуха из очистного забоя, м;

Sоч - площадь поперечного сечения призабойного пространства очистной выработки, м2. Определяется по таблице 4.2;

fср - средневзвешенный коэффициент крепости подработанного горного массива по шкале проф. М.М. Протодьяконова на расстоянии от вынимаемого пласта, равном восьми его мощностям; определяется по данным геологических отчетов в соответствии с формулой

                                                                                     (4.6)

где f1, fi - крепость слоев пород в кровле пласта по шкале проф. Протодьяконова. Берется из геологических отчетов;

m1, mi - мощность слоев пород в кровле пласта, м;

а - коэффициент, зависящий от значений fср;

а = 0,30+0,09fср,                                                                                                         (4.7)

Kсх - коэффициент, зависящий от lП.В. Для определения коэффициентов Kсх и K*ут.в без сохранения начального участка расчетное значение lП.В в формулах (4.5) и (4.8) равно 0, а при поддержании (за счет усиления крепления) должно соблюдаться условие - при lП.В/lоч > 1 данное отношение принимается равным 1;

                                                                         (4.8)

mв - вынимаемая мощность пласта (с учетом прослойков), м.

Таблица 4.2

Площадь поперечного сечения призабойных пространств очистных выработок с механизированными крепями Sоч (в свету)

Тип крепи (механизированного комплекса)

Вынимаемая мощность пласта, м

Сечение Sоч (в свету), м2

1ОКП 70

1,9-2,5

3,35-4,6

2ОКП 70

2,3-3,3

4,2-6,4

3ОКП 70Б

2,8-4,0

5,5-8,0

4ОКП 70Б

1,6-2,2

2,5-4,0

1УКП

1,3-2,5

2,0-4,5

2УКП

2,5-4,5

4,0-8,0

УКП 4

2,4-4,1

3,8-8,1

УКП 5

2,9-4,25

5,2-8,6

КМ 81

2,0-3,2

7,0-10,5

1КМ 87

1,05-1,95

2,3-4,6

2КМ 87, КМ 88С

1,25-1,95

2,75-4,6

1КМ-97Д

0,7-1,2

1,5-3,4

КМ 130

2,0-3,65

4,5-9,7

4КМ 130, 4КМТ 130

2,8-4,15

6,8-11,1

КМ 138

1,4-2,2

2,93-5,15

КМ 142

2,7-5,0

6,4-11,8

1КМ 144К

2,05-2,8

4,53-7,13

МК 75Б

1,6-2,2

2,8-4,7

1МК 85БТ

1,4-2,2

3,2-4,3

2КМТ

1,35-2,0

3,0-4,7

МКЮ

1,8-3,8

6,2-16,1

JOY

1,15-3,2

2,2-10,7

"Пиома"

3,1-4,0

5,6-8,0

"Глиник"

0,8-2,6

1,4-5,0

"Фазос"

1,4-3,0

2,4-5,8

50W-09/17-PZ

1,05-1,6

1,6-2,7

50W-13/24-PZ

1,4-2,3

2,4-4,4

Для новых модернизированных комплексов Sоч принимается по технической характеристике.

Проверка расхода воздуха по скорости производится по следующим формулам:

по минимальной скорости воздуха в очистной выработке

Qоч ³ 60Sоч maxVminkо.з,                                                                                                 (4.10)

где Sоч max - максимальная площадь поперечного сечения призабойного пространства очистной выработки в свету, м2.Принимается согласно таблицы 4.2;

Vmin - минимально допустимая скорость воздуха в очистной выработке, м/с. Принимается согласно ПБ;

по максимальной скорости воздуха в очистной выработке

Qоч £ Qоч maxkо.з = 60Sоч minVmaxkо.з,                                                                              (4.11)

где Vmax - максимально допустимая скорость воздуха в очистной выработке, м/с. Принимается согласно нормативных документов;

kо.з - коэффициент, учитывающий движение воздуха по части выработанного пространства, непосредственно прилегающей к призабойному пространству. Принимается по таблице 4.3.

Таблица 4.3

Значение коэффициента kо.з

Способ управления кровлей

Породы непосредственной кровли

kо.з

Полное обрушение

Песчаники

1,30

То же

Песчанистые сланцы

1,25

-"-

Глинистые сланцы

1,20

-"-

Сыпучие

1,05

Плавное опускание

Глинистые сланцы

1,15

2. Расчет расхода воздуха для изолированного отвода

Расход воздуха, необходимого для изолированного отвода метана из прилегающих к лаве выработанных пространств в газоотводящие (дренажные) выработки, определяется по формулам

Qв.п = Qг.в = Qвх - Qоч = Qоч(K*ут.в+Kп.ш-1),                                                               (4.12)

                                                                     (4.13)

3. Расчет расхода воздуха для обособленно проветриваемых конвейерных выработок

                                                                                      (4.14)

4. Расчет расхода воздуха для разжижения метановоздушной смеси в смесительной камере

Расчет расхода воздуха в выработке, оборудованной смесительной камерой для разжижения метана, поступающего в нее из выработанного пространства, производится с учетом особенностей применяемых схем проветривания выемочных участков.

4.1. Расчет расхода воздуха за смесительной камерой при ее оборудовании в выработке, по которой не проходит исходящая струя выемочного участка

                                                                                   (4.15)

где С - допустимая ПБ концентрация метана в выработке за смесительной камерой, %;

Со - концентрация метана в поступающей к смесительной камере вентиляционной струе, %.

4.2. Расчет расхода воздуха за смесительной камерой при ее оборудовании в выработке с исходящей струей лавы (выемочного участка)

                                                                                     (4.16)

4.3. Расчет расхода воздуха за смесительной камерой при ее оборудовании в выработке с исходящей струей лавы и обособленно проветриваемой в пределах выемочного участка выработкой

                                                                (4.17)

Пример расчета параметров проветривания выемочного участка приведен в приложении № 11.

5. Расчет параметров проветривания выемочного участка при бесцеликовой технологии отработки

При отработке лавы с одновременной выемкой межлавного целика расчет расхода воздуха для проветривания очистного забоя производится по формуле

                                                                   (4.18)

Hасчет расхода воздуха для проветривания МЛЦ определяется по формуле

                                                               (4.19)

Расчет расхода воздуха, отводимого по вентиляционному штреку, определяется по формуле

Qв.ш = Qоч - Qмл.ц, м3/мин                                                                                           (4.20)

Приложение 5

к Инструкции

Расчет параметров газоотводящей сети

1. Расчет депрессии в выработанном пространстве

Расчет депрессии в выработанном пространстве hв.п производится по формуле

                                        (5.1)

где Re - безразмерный параметр (аналог критерия Рейнольдса для выработанного пространства); определяется по формуле

                                                                                                             (5.2)

F - площадь фильтрационного потока, м2; определяется по формуле

                                                                                                           (5.3)

rл, rкв - соответственно удельное линейное и удельное квадратичное сопротивления выработанного пространства, даН·с/м4 и даН·с25; принимаются по таблице 5.1;

аф - размерный параметр, характеризующий крутизну изменения границ площадей фильтрации с линейным и квадратичным законами сопротивления, 1/м; принимается по таблице 5.1;

x0 - расстояние от забоя лавы до зоны подбучивания пород кровли, равное четырем первичным шагам обрушения основной кровли, м; принимается по данным геологической службы шахт;

Kр.п - коэффициент разрыхления пород кровли; принимается по таблице 5.1;

Qв.п - расход воздуха, отводимого через выработанное пространство, м3/с.

Таблица 5.1

Значения параметров для определения hв.п в зависимости от средневзвешенной крепости пород кровли

fср

rл

rкв

Kр.п

аф

до 3

100

8400

1,3

0,011

3-5

51

6600

1,5

0,01

5-7

23

4800

1,8

0,008

7-9

10

3200

2,0

0,005

2. Расчет депрессии в газоотводящих (дренажных) выработках

Депрессия в поддерживаемых газоотводящих выработках hг.в определяется по формуле

                                                                                              (5.4)

где Rуд.г.в - удельное аэродинамическое сопротивление газоотводящей выработки, даПа·с27. Для поддерживаемых выработок Rуд.п.в определяется в соответствии с рисунком 5.1;

Lг.в - длина выработки, м;

Qг.в - расход воздуха, отводимого по газоотводящей выработке, м3/с.

Qг.в = Qв.п+Qдоп+Qпод,                                                                                                 (5.5)

где Qдоп - притечки воздуха в газоотводящие выработки, трубопроводы или скважины из старых выработанных пространств или действующих выработок, м3/с.

Qпод - необходимый расход воздуха на подсвежение, отводимой по газоотводящей выработке метановоздушной смеси до концентрации 3,5%, м3/с.

Значение притечек воздуха Qдоп принимается по данным лав-аналогов или результатам моделирования вентиляционной сети.

                                                                          (5.6)

где Св.доп - концентрация метана в газоотводящем трубопроводе (выработке),%;

                                                                                               (5.7)

Рисунок 5.1

Удельное аэродинамическое сопротивление поддерживаемых газоотводящих выработок

Кривые на рисунке 5.1 соответствуют выработкам:

1. Закрепленные бетоном, кирпичом, бетонитами.

2. Незакрепленные выработки или выработки с анкерной крепью.

3. Закрепленные металлической аркой (l = 1 м).

4. Закрепленные металлической аркой (l = 0,5 м).

5. Неполные рамы из круглого леса (D=2) или ЖБС с металлическим верхняком (D=2) (D- продольный калибр крепи. Равен отношению расстояния между стойками крепи к ширине стойки).

6. Неполные рамы из круглого леса (D=4).

7. Неполные рамы из ЖБС (D=4) или металлическая арка (l = 1 м) с конвейером.

8. Металлическая арка с конвейером (l = 0,5 м).

3. Расчет депрессии в вентиляционных скважинах

Расчет депрессии в вентиляционной скважине производится по формуле

                                                                                                  (5.8)

где Rуд.с - удельное аэродинамическое сопротивление скважин, даПа·с27; представлены в таблицах 4.2, 4.3;

Lскв - длина скважины, м;

Qс - расход воздуха, отводимого по скважине из газоотводящих выработок Qг.в с учетом притечек воздуха Qдоп, м3/с,

Qс = Qг.в+Qдоп+Qпод.                                                                                                    (5.9)

Таблица 5.2

Значения удельного аэродинамического сопротивления скважин Rуд.с, закрепленных металлическими трубами

Срок службы скважины, лет

Удельное аэродинамическое сопротивление скважин Rуд.с, даПа·с27, диаметром, м

0,5

0,6

0,7

0,8

1,0

1,2

1,5

2,0

1

0,056

0,022

0,01

0,005

0,002

0,0006

0,00008

0,000004

2

0,062

0,024

0,011

0,006

0,002

0,0007

0,00009

0,000004

3

0,073

0,028

0,012

0,006

0,002

0,0007

0,00008

0,000003

4

0,083

0,032

0,014

0,007

0,002

0,0008

0,00009

0,000003

5

0,093

0,035

0,015

0,008

0,002

0,0009

0,00009

0,000003

6

0,104

0,039

0,017

0,009

0,003

0,0010

0,00012

0,000005

7

0,114

0,043

0,018

0,009

0,003

0,0011

0,00013

0,000005

8-10

0,122

0,046

0,02

0,01

0,003

0,0011

0,00012

0,000004

Таблица 5.3

Значения удельного аэродинамического сопротивления скважин, не закрепленных или закрепленных бетоном

Способ проведения скважин

Удельное аэродинамическое сопротивление скважин, Rуд, даПа·с27, диаметром, м

0,5

0,6

0,8

1,0

1,5

2,0

Скважины без крепления

По породе:













по простиранию

0,166

0,0667

0,0158

0,0052

0,0007

0,0001

вкрест простирания

0,207

0,0833

0,0198

0,0065

0,0008

0,0002

По углю

0,166

0,0667

0,0158

0,0052

0,0007

0,0001

Закрепленные бетоном

Любой

-

-

-

0,0016

0,0002

0,0001

При использовании нескольких (куста) скважин их общее удельное сопротивление определяется по формуле

                                                            (5.10)

где Rуд.с(m), Rуд.с(i) - удельное сопротивление соответственно m-й и i-й скважин из общего числа скважин в кусте i = 1, ... , n (принимаются по данным таблиц 5.2, 5.3).

Для диаметров скважин, не указанных в таблицах 4.2, 4.3, удельное сопротивление определяется по формуле

Rуд.с = 6,5a/d5,                                                                                                             (5.11)

где a - коэффициент аэродинамического сопротивления скважин, даПа·с22. Принимается по таблице 5.5. Для диаметров скважин, не представленных в таблице, принимается в соответствии со справочным материалом.

4. Расчет депрессии в жестком газоотсасывающем трубопроводе

Определение депрессии в жестком газоотсасывающем трубопроводе производится по формуле

hтр = Rобщ.тр·Q2тр,                                                                                                          (5.12)

где Rобщ.тр - общее аэродинамическое сопротивление жесткого трубопровода, даПа·с26;

Qтр - расход воздуха, отводимого по трубопроводу из выработанного пространства Qв.п с учетом притечек воздуха Qдоп из старых выработанных пространств и из действующих горных выработок или из условия разжижения газа в трубопроводе (при отводе метановоздушной смеси от сопряжения лавы)

Qтр = Qв.п+Qдоп+Qпод                                                                                                    (5.13)

                                                         (5.14)

где Rуд - удельное аэродинамическое сопротивление трубопровода, даПа·с27; принимается по таблице 5.2;

lв, lн - длина соответственно всасывающего и нагнетательного участков трубопровода, м;

Kп.тр, Kут.тр - коэффициенты, соответственно подсосов и утечек МВС в трубопроводе; определяются по формуле (5.15);

SRмв, SRмн - аэродинамическое сопротивление фасонных частей, соответственно на всасывающем и нагнетательном участках трубопровода, даПа·с27; принимается по таблице 5.4.

Коэффициент притечек (утечек) воздуха в трубопровод определяется из выражения

                                                                     (5.15)

где Kут.ст - коэффициент удельной стыковой воздухопроницаемости трубопровода (принимается равным 0,001);

dтр, lтр, lзв - диаметр, м; длина трубопровода, м; длина звена трубопровода, м. При расчете притечек воздуха Kп.тр соответствуют всасывающей части става трубопровода, а при расчете утечек Kут.тр - нагнетательной;

Rуд - удельное аэродинамическое сопротивление трубопровода, даПа·с27; определяется по формуле (5.9) при значениях коэффициента a, соответствующих данным таблицы 5.5, или принимается по данным таблицы 5.2 (как для обсаженных металлическими трубами скважин со сроком службы 5 лет и более).

Таблица 5.4

Аэродинамическое сопротивление фасонных частей жесткого трубопровода

Типы фасонных частей

Аэродинамическое сопротивление фасонных частей жесткого трубопровода Rм, даПа·с27 диаметром, м

0,5

0,6

0,7

0,8

0,9

1,0

1,2

1,5

2,0

Колено составное под углом

30°

0,17

0,08

0,05

0,03

0,02

0,01

0,004

0,001

0,0001

45°

0,27

0,13

0,07

0,04

0,02

0,02

0,01

0,002

0,0002

60°

0,28

0,14

0,08

0,04

0,03

0,02

0,01

0,002

0,0002

90°

1,16

0,58

0,30

0,17

0,11

0,07

0,03

0,005

0,0004

Отвод под углом 45°



0,46

0,25

0,14

0,09

0,06

0,03

0,007

0,0007

Тройник с разветвлением под углом 60°



0,54

0,29

0,17

0,11

0,07

0,03

0,007

0,0006

Таблица 5.5

Значения коэффициентов a для жесткого трубопровода

Диаметр труб, м

Значения коэффициентов a, даПа·с27, для труб

новых

бывших в употреблении

0,3

0,00037

0,00046

0,4

0,00036

0,00045

0,5

0,00035

0,00044

0,6

0,00035

0,00044

0,7

0,00031

0,00039

0,8

0,00029

0,00036

0,9

0,00027

0,00034

1,0

0,00025

0,00031

1,2

0,00023

0,00029

1,5

0,00019

0,00024

2,0

0,00014

0,00018

Значения аэродинамических сопротивлений вентиляционных скважин и трубопроводов могут приниматься по данным прямых замеров.

При использовании нескольких газоотсасывающих трубопроводов их общее аэродинамическое сопротивление Rобщ.тр определяется по формуле (5.16).

                                                             (5.16)

где n - общее число газоотсасывающих трубопроводов.

Приложение 6

к Инструкции

Определение режима работы и выбор газоотсасывающего вентилятора

1. Расчет депрессии газоотсасывающей установки

Расчет депрессии газоотсасывающего вентилятора Hв.р производится по формуле

Hв.р = hв.п-(±hл)+hтр+hг.в+hвс,                                                                                      (6.1)

где hл - действующий напор на сопряжении воздухоотводящей выработки и очистного забоя (знак "минус" при всасывающем способе проветривания и "плюс" - при нагнетательном), даПа;

hвс - депрессия в вентиляционной скважине с учетом потерь депрессии на огнепреградитель, если данное устройство применяется, даПа;

hтр - депрессия в жестком газоотсасывающем трубопроводе, даПа;

hг.в - депрессия в поддерживаемых газоотводящих выработках, даПа;

hв.п - депрессия в выработанном пространстве, даПа.

2. Выбор газоотсасывающей установки

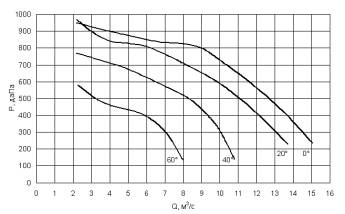

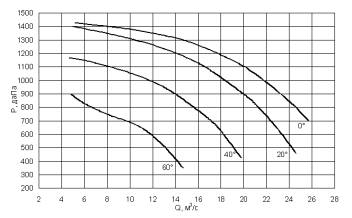

По найденным значениям Hв.р и Qтр или Qс определяется расчетная точка работы установки.

В случае если расчетная точка расположена между двумя кривыми характеристик работы в ГОУ, соответствующими определенному углу установки лопаток или принятому режиму работы, то принимается угол установки (режим работы), соответствующий верхней характеристике. При предельном угле, когда рабочая точка расположена выше кривых характеристик предполагаемого к установке агрегата, режим его работы пересчитывается с учетом увеличения диаметра планировавшихся скважин (трубопроводов) или их количества, либо принимается установка нескольких агрегатов в комбинации параллельно-последовательного соединения или их замены на более мощную ГОУ.

На начало горных работ после запуска ГОУ угол разворота лопаток или число работающих вентиляторов уменьшают в соответствии с расчетом, чтобы достигнуть соответствия фактических параметров проветривания участка расчетным значениям (по расходу воздуха и концентрации метана в исходящей струе лавы). При обеспечении концентрации метана в исходящей струе лавы в пределах установленных норм отклонения фактического расхода воздуха от расчетного не должно превышать ±10%. Затем, по мере развития горных работ, режим работы ГОУ, наоборот, интенсифицируют при этих же условиях безопасности. При этом в обоих случаях, если такое регулирование режимов работы установки приводит к большему изменению расхода воздуха на исходящей лавы, для выполнения этого условия должна производиться соответствующая подача дополнительного количества воздуха через регулировочное окно перед всасом вентилятора или перемычку, используемую для подсвежения метановоздушной смеси.

Режим работы ГОУ определяется в соответствии с заводской аэродинамической характеристикой каждой конкретной установки.

Для проектируемых шахт в качестве исходной информации для определения режимов работы ГОУ используются аэродинамические характеристики, представленные в приложении № 12.

Приложение 7

к Инструкции

Проверка концентрации метана в метановоздушной смеси, поступающей к газоотсаcывающей установке

Безопасная эксплуатация ГОУ обеспечивается предельно допустимой концентрацией метана в газоотводящем трубопроводе (скважине) или газодренажной выработке

                                                                                                              (7.1)

При подземной установке ГОУ при допустимой концентрации метана в газоотводящем трубопроводе перед регулировочным окном 3,5% предельно допустимая концентрация метана на вентиляторной установке должна составлять Св.доп = 3%.

На действующих установках значение Св принимается по данным прямых замеров, а на стадии проектирования определяется по формуле

                                                                                                          (7.2)

где IВ.П - метановыделение в выработанное пространство (с учетом коэффициента дегазации выработанного пространства), м3/мин. Определяется по фактическому метановыделению лав-аналогов или по природной газоносности пластов согласно разделу 3 приложения № 3 настоящего документа;

Qв - производительность вентилятора, соответствующая принятому углу установки лопаток вентилятора, м3/мин; определяется путем построения в соответствии с рисунком 7.1.

kн - коэффициент неравномерности, определяется по формуле (4.3).

При невыполнении данного условия, когда 3 < СВ < 25% при подземной установке и 3,5 < СВ < 25% при поверхностной установке ГОУ, должно производиться разбавление метановоздушной смеси, отсасываемой установкой из выработанного пространства, путем увеличения производительности вентилятора за счет изменения угла установки лопаток с одновременным подсвежением метановоздушной смеси в системе подземных горных выработок через ближайшую к выработанному пространству изолирующую перемычку отделяющую газодренажную сеть от действующих горных выработок.

Необходимое для этого увеличение производительности ГОУ определяется по формуле 5.6.

Такая необходимость может возникнуть сразу после запуска ГОУ при выборе начального угла разворота лопаток или числа агрегатов установки.

С этой целью на характеристику установки по расчетным значениям Hв.р и Qтр, соответствующим начальному режиму ее работы, обеспечивающему требуемые параметры проветривания участка, наносится рабочая точка 1. Определяют аэродинамическое сопротивление газоотводящей сети на этот период работы установки Rг.с, даПа·с26, по формуле

                                                                                         (7.3)

где Hв.р, Qтр - соответственно расчетные депрессия (даПа) и производительность (м3/с) агрегата установки для рабочей точки 1.

Затем, подобно приведенным на рисунке 7.1 построениям, на характеристику установки по существующим правилам наносится общая характеристика газоотсасывающей сети, и определяются фактические параметры работы ГОУ соответствующие ближайшему наибольшему углу установки лопаток рабочего колеса (точка 2).

При отклонении фактической производительности установки от расчетных режимов ее работы более чем на ±10% должна производиться корректировка режима работы установки путем подачи дополнительного количества воздуха к вентилятору через регулировочное окно.

Допустимая величина подсвежения через регулировочное окно определяется построением (точка 3).

Q´под = Q´в-Qтр, м3                                                                                                    (7.4)

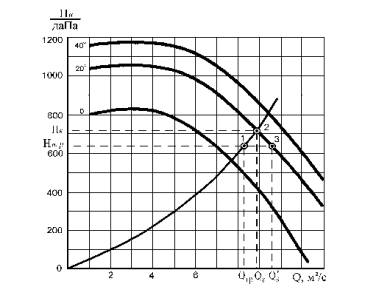

Рисунок 7.1

Определение допустимой величины подсвежения отсасываемой метановоздушной смеси

Приложение № 8
(рекомендуемое)

к Инструкции

Область применения схем проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства

При выборе схем проветривания выемочных участков, в первую очередь необходимо ориентироваться на применение возвратноточной схемы проветривания в сочетании с обратным порядком отработки выемочных столбов, исходя из известных ее преимуществ, особенно в отношении обеспечения пожаробезопасности горных работ.

Область применения данной схемы определяется возможностью предотвращения формирования опасных местных скоплений метана на сопряжении очистного забоя с вентиляционной выработкой и характеризуется критерием kо, который рассчитывается по формуле

                                                                                             (8.1)

где kо - коэффициент, учитывающий опасность местных скоплений метана на сопряжении лавы с вентиляционной выработкой;

ĪВ.П - среднее фактическое (ожидаемое) метановыделение в выработанное пространство с учетом дегазации выработанного пространства, м3/мин;

S - проектная площадь поперечного сечения вентиляционной выработки в свету, м2;

Qоч - расчетный расход воздуха в очистной выработке, м3/мин;

kУТ.В - коэффициент, учитывающий утечки воздуха через выработанное пространство; определяется согласно указаниям п. 4.1.

При значения K0 > 1, когда все возможности по подаче воздуха в очистной забой и обеспечению необходимой эффективности дегазации выработанного пространства исчерпаны предусматривается применение прямоточных схем проветривания с подсвежением вентиляционной струи или схем проветривания с изолированным отводом метановоздушной смеси из выработанного пространства выемочных участков средствами вентиляции по контролируемым и неконтролируемым дренажным выработкам.

Прямоточные и комбинированные схемы проветривания позволяют исключить возможность формирования местных и слоевых скоплений метана на сопряжении лавы с вентиляционной выработкой за счет исключения возврата утечек воздуха в очистной забой.

Эти схемы имеют единый классифицированный признак - полное обособление разбавления метана по источникам его поступления в горные выработки участка.

Существенным ограничением области применения прямоточных схем проветривания является допустимый расход воздуха, который необходимо подавать на подсвежение вентиляционной струи выходящей из очистного забоя.

                                                                                (8.2)

где Qвх - количество воздуха, поступающего в очистную выработку по воздухоподающей выработке, м3/мин;

Kут.в - коэффициент, учитывающий утечки воздуха через выработанное пространство.

                                                                                      (8.3)

                                                                 (8.4)

Исходя из условия ограниченного расхода воздуха для подсвежения исходящей из очистного забоя струи воздуха и разбавления метана, выделяющегося из выработанного пространства в поддерживаемую выработку до концентрации 1%, применение прямоточных схем проветривания по газовому фактору будет ограничиваться условием

Qвх.max ³ Qвх+Qпод.оч,                                                                                                    (8.5)

Qпод.оч ³ 100(IВ.П+Iпов).                                                                                                (8.6)

Таким образом, вентиляционные возможности прямоточной схемы проветривания зависят от метановыделения в выработанное пространство и наличия достаточного расхода воздуха для его разбавления.

Помимо ограничений по газовому и вентиляционному факторам необходимо учитывать и технологические возможности реализации данной схемы проветривания, а именно, возможность поддержания вентиляционной выработки в выработанном пространстве.

В случае невозможности обеспечения указанных выше условий применения возвратноточной и прямоточной схем проветривания должны применяться схемы проветривания с отводом метановоздушной смеси из выработанного пространства.

Приложение № 9
(рекомендуемое)

к Инструкции

Классификация схем проветривания выемочных участков с отводом метановоздушной смеси из выработанного пространства

Схема проветривания выемочного участка с отводом метана - схема проветривания, обеспечивающая аэрогазодинамическую изоляцию очистного забоя от выработанного пространства путем управляемого отвода части свежего воздуха, поступающего в очистной забой, через выработанное пространство, тем самым, предотвращая вынос метана из выработанного пространства в очистной забой.

Классификация схем производится на основе разнообразия способов отвода метановоздушной смеси по выработанному пространству.

Схемы проветривания условно подразделяются на пять групп.

I группа. Схемы проветривания выемочного участка с отводом метановоздушной смеси из выработанного пространства по специальному газоотводящему трубопроводу, проложенному в действующей выработке выемочного участка.

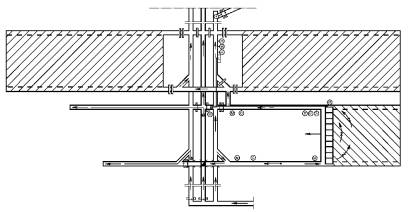

Типовая схема проветривания представлена на рисунке 9.1.

Разнообразие схем данной группы может заключаться в месте размещения подземной ГОУ и трубопровода для изолированного газоотвода в горных выработках и возможности вывода подземного трубопровода по скважине на поверхность с установкой поверхностной газоотсасывающей установки.

II группа. Схемы проветривания выемочных участков с отводом метановоздушной смеси по выработанному пространству действующего выемочного участка.

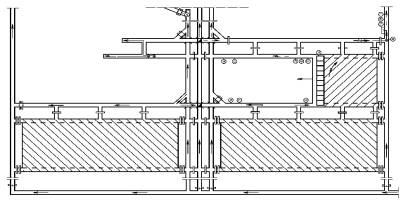

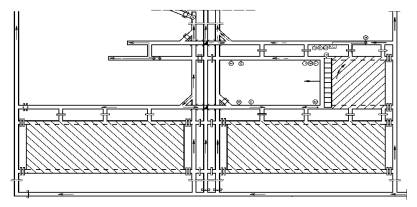

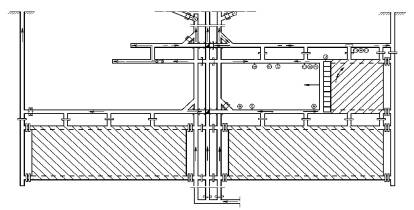

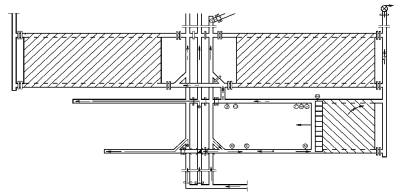

Типовые схемы проветривания представлены на рисунках 9.2, 9.3.

Основная особенность схем проветривания данной группы заключается в отводе метановоздушной смеси через выработанное пространство всего или большей части выемочного столба.

Отличие схем данной группы от типовых может заключаться:

для схем без фланговых выработок - в применении одной или нескольких по длине выемочного столба вентиляционных (газоотводящих) скважин;

для схем с фланговыми выработками - в расположении газоотсасывающей установки;

для схем с контролируемой или изолированной фланговой (газодренажной) выработкой - в сохранение или без поддержания выработок в выработанном пространстве; и др.

III группа. Схемы проветривания выемочных участков с отводом метановоздушной смеси по выработанным пространствам действующего и ранее отработанного выемочных участков.

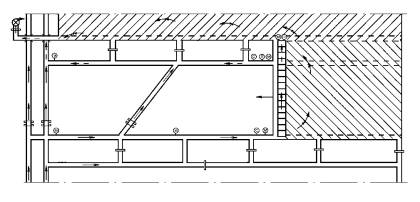

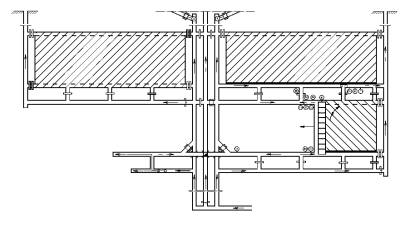

Типовая схема проветривания представлена на рисунке 9.4.

Отличительная особенность схем данной группы заключается в месте установки подземной газоотсасывающей установки в системе горных выработок или в месте заложения вентиляционной (газоотсасывающей) скважины при поверхностной установке ГОУ.

IV группа. Схемы проветривания выемочных участков с отводом метановоздушной смеси по ограниченной части выработанного пространства действующего выемочного столба в действующие или изолированные газодренажные выработки.

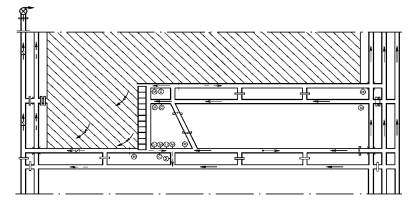

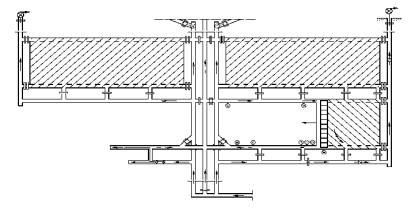

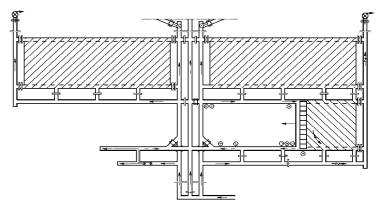

Типовые схемы проветривания данной группы представлены на рисунках 9.5-9.10.

Условно схемы проветривания данной группы можно разбить на две подгруппы:

схемы с отводом метановоздушной смеси по выработанному пространству в контролируемую горную выработку (рисунки 9.5-9.7);

схемы с отводом метановоздушной смеси по выработанному пространству в газодренажную выработку (рисунки 9.8-9.10).

Общей особенностью схем проветривания данной группы является возможность контроля размера активно проветриваемой зоны выработанного пространства с целью обеспечения эндогенной пожаробезопасности выемочного участка при условии эффективного удаления из выработанного пространства метана с высокой концентрацией средствами дегазации.

Отличительной особенностью схем проветривания первой подгруппы от типовых может являться: расположение подземной ГОУ и трубопровода (скважины) при отводе метановоздушной смеси на поверхность; размещение и конструкция камеры смешивания; организация подачи свежего воздуха к месту разбавления метановоздушной смеси.

Отличительной особенностью схем проветривания второй подгруппы - в дополнение к указанным для первой группы - порядок изоляции сбоек (скважин).

Основные требования к схемам данной группы заключается в обязательной изоляции действующей сбойки (скважины) при проходе очистным забоем очередной сбойки.

Порядок вскрытия и изоляции сбоек (скважин) определяется мероприятиями, которые должны являться составной частью Паспорта (Проекта).

V группа. Схемы проветривания выемочных участков с отводом метановоздушной смеси по выработанным пространствам действующего и ранее отработанного выемочного столба при применении схем отработки выемочных столбов с выемкой межлавного целика.

Типовые схемы проветривания данной группы представлены на рисунках 9.11-9.13.

Общей особенностью схем проветривания данной группы является невозможность контроля активно проветриваемой зоны выработанного пространства действующего и ранее отработанного выемочного столба, что ограничивает возможность их применения на пластах склонных и весьма склонных к самовозгоранию.

Типовые схемы данной группы по фактору организации проветривания очистного забоя в зоне межлавного целика можно разбить на две подгруппы.

1. Схемы с проветриванием очистного забоя в зоне межлавного целика за счет ГОУ (рисунки 9.11-9.12).

2. Схема с проветриванием очистного забоя в зоне межлавного целика за счет общешахтной депрессии (рисунок 9.13).

Отличительной особенностью схем проветривания первой подгруппы (рисунки 9.11-9.12) от типовых может являться: расположение ГОУ в системе горных выработок или на поверхности, направление движения метановоздушной смеси по выработанному пространству (к центру или на фланг); конструкция и расположение смесительных камер и др.

Отличительной особенностью схем проветривания второй подгруппы (рисунок 9.13) от типовых может являться источник тяги для изолированного отвода метановоздушной смеси через выработанного пространство (ГОУ, общешахтная депрессия), место расположения ГОУ или вентиляционной скважины, пробуренной с поверхности.

Условные обозначения к схемам проветривания выемочных участков

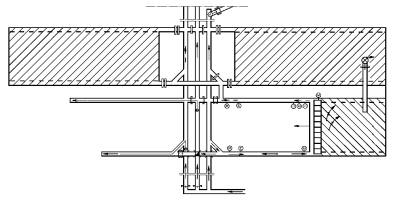

Рисунок 9.1

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству и жесткому вентиляционному трубопроводу (и скважине), проложенному в горной выработке, подземной (поверхностной) ГОУ

Рисунок 9.2

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству и вентиляционной скважине поверхностной ГОУ

Рисунок 9.3

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству и фланговой дренажной выработке поверхностной (подземной) ГОУ

Рисунок 9.4

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанным пространствам действующей и смежной лав и вентиляционной скважине поверхностной (подземной) ГОУ

Рисунок 9.5

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству в камеру смешивания, оборудованную в контролируемой горной выработке

Рисунок 9.6

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству в сохраненную горную выработку, изолированную от выработанного пространства монолитной изолирующей полосой, за счет общешахтной депресии

Рисунок 9.7

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству подземной ГОУ с ее поэтапным перемонтажем вслед за подвиганием очистного забоя

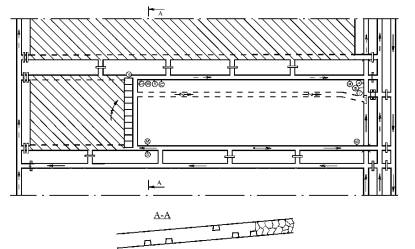

Рисунок 9.8

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству и дренажным выработкам поверхностной ГОУ

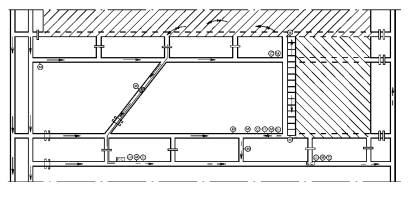

Рисунок 9.9

Схема проветривания выемочного столба с отводом метановоздушной смеси через выработанное пространство по газоотводящей сбойке и дренажной выработке подземной ГОУ

Рисунок 9.10

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству и дренажной выработке, пройденной по верхнему слою, для схем отработки пластов с выпуском подкровельной пачки угля

Рисунок 9.11

Схема проветривания выемочного участка с изолированным отводом метановоздушной смеси через выработанное пространство действующего и ранее отработанного выемочного столба и проветриванием части очистного забоя в районе межлавного целика за счет ГОУ

Рисунок 9.12

Схема проветривания выемочного участка с комбинированным изолированным отводом метановоздушной смеси и проветриванием очистного забоя за счет общешахтной депрессии и ГОУ

Рисунок 9.13

Схема проветривания выемочного участка с изолированным отводом метановоздушной смеси через выработанное пространство и сохраняемую в выработанном пространстве выработку за счет общешахтной депрессии или ГОУ

Приложение № 10
(рекомендуемое)

к Инструкции

Методика расчета скорости подачи очистного комбайна

1. Расчет скорости подачи комбайна при выемке верхнего уступа

Скорость подачи выемочного комбайна при отбойке угля в верхнем уступе (при условии mв>Дш) определяется по формуле [4]:

                                                 (10.1)

где N - мощность электродвигателя рабочего органа, кВт;

hp - КПД редуктора исполнительного органа. Для очистных комбайнов принимается hp = 0,95;

n - количество резцов в одной линии резания, принимается в зависимости от конструкции шнека n = 2, 3, 4;

Kп - коэффициент, учитывающий затраты мощности на перемещение комбайна. Если комбайн перемещается двигателем, вращающим шнеки Kп = 0,9-0,95, в противном случае Kп = 1;

А - средневзвешенная сопротивляемость пласта угля резанию, кН/м. Определяется по формуле:

A = (Aуmу + Aпрmпр)/(mу + mпр), кН/м,                                                                        (10.2)

где Aу - сопротивляемость резанию угольных пачек пласта, кН/м;

Aпр - сопротивляемость резанию породных прослоев пласта, кН/м;

mу - суммарная мощность чистых угольных пачек по пласту, м;

mпр - суммарная мощность породных прослоев, м;

Дш - диаметр шнеков комбайна, м;

n3 - количество резцов, разрушающих забой одновременно. Для большинства очистных комбайнов равно половине всех резцов на исполнительном органе; n3 изменяется от 14 до 50 шт.;

Kот - коэффициент отжима, учитывающий уменьшение сил резания вследствие горного давления. Для очистного забоя Kот определяется по формуле

                                                                                             (10.3)

где Kот.0 - коэффициент отжима на поверхности забоя, для углей марок К, Ж, ОС, Т, А - Kот.0 = 0,35; для других марок Kот.0 = 0,45;

r - ширина захвата исполнительного органа комбайна, м;

mв - вынимаемая мощность пласта (по угольным пачкам), м;

Ka - коэффициент, учитывающий изменение угла резания комбайнового резца по сравнению с резцом ДКС-2, имеющим угол резания 50°. Значения Ka определяются по таблице 10.1;

Kb - коэффициент, учитывающий влияние ширины резца по сравнению с резцом ДКС-2, имеющий ширину 2 см. Принимается Kb = 1;

Для радиальных резцов типа ЗР4-80 Kb предлагается определить по формуле

Kb = 0,35×b + 0,3,                                                                                                        (10.4)

где b - ширина режущей кромки резцов, для ЗР4-80 b = 1,3 см;

Kзр - коэффициент, учитывающий затупление резцов, Kзр = 1,2…1,3;

Kфр - коэффициент, учитывающий формы резцов на поверхности забоя, для серийных комбайнов принимается Kфр = 1,0.

Таблица 10.1

Угол резания, a, °

50

60

70

80

90

Ka

1,00

1,17

1,34

1,50

1,67

2. Расчет скорости подачи комбайна при выемке нижнего уступа

Если мощность нижнего уступа меньше половины диаметра шнека, то скорость подачи при выемке нижнего уступа принимается равной

Vпк = 0,85×Vп max,                                                                                                          (10.5)

где Vп max - маневровая скорость подачи комбайна, м/мин.

Приложение № 11
(рекомендуемое)

к Инструкции

Пример расчета параметров проветривания выемочных участков

Схема проветривания выемочного столба с отводом метановоздушной смеси по выработанному пространству и дренажным выработкам поверхностным газоотсасывающим вентилятором представлена на рисунке 11.1.

Рисунок 11.1

Схема проветривания выемочного столба лавы 20-20 с отводом метановоздушной смеси по выработанному пространству и дренажным выработкам поверхностным газоотсасывающим вентилятором

1. Расчет скорости подачи комбайна

Исходные данные для расчета скорости подачи комбайна представлены в таблице 11.1.

Таблица 11.1

Исходные данные для расчета скорости подачи комбайна

Наименование показателей

Условные обозначения

Ед. измерения

Количество

Наименование выемочного участка

Лава 20-20

Комбайн очистной

SL-500

Мощность электродвигателя рабочего органа

N

кВт

500

КПД редуктора исполнительного органа

hр



0,95

Количество резцов в одной линии резания, принимается в зависимости от конструкции шнека n=2, 3, 4

n

шт.

3

Коэффициент, учитывающий затраты мощности на перемещение комбайна

Kп



1

Сопротивляемость резанию угольных пачек пласта, кН/м

Ау

кН/м

160

Сопротивляемость резанию породных прослоев пласта, кН/м

Апр

кН/м

250

Суммарная мощность чистых угольных пачек по пласту

nу

м

2,00

Суммарная мощность породных прослоев

mпр

м

0,15

Диаметр шнеков комбайна

Дш

м

3

Количество резцов, разрушающих забой одновременно

n3

шт.

29

Коэффициент отжима на поверхности забоя

Kот.о



0,35

Ширина захвата исполнительного органа комбайна

r

м

0,8

Вынимаемая мощность пласта

mв

м

2,15

Коэффициент, учитывающий изменение угла резания комбайнового резца по сравнению с резцом ДКС-2, имеющим угол резания 50°

Ka



1

Коэффициент, учитывающий влияние ширины резца по сравнению с резцом ДКС-2, имеющий ширину 2 см

Kb



1

Коэффициент, учитывающий затупление резцов

Kзр



1,2

Коэффициент, учитывающий формы резцов на поверхности забоя

Kфр



1,0

A = (160×2,0+250×0,15)/(2,0+0,15) = 166,3 кН/м;





2. Расчет газовыделения из разрабатываемого пласта

Исходные данные для расчета газовыделения из разрабатываемого пласта выемочного участка лавы 20-20 представлены в таблице 11.2.

Таблица 11.2

Исходные данные для расчета газовыделения из разрабатываемого пласта

Наименование показателей

Условные обозначения

Ед. измерения

Количество

Наименование выемочного участка

Лава 20-20

Плановая суточная нагрузка на очистной забой

Асут

т/сут

5476

Природная метаноносность разрабатываемого пласта (с учетом фактического или необходимого коэффициента эффективности дегазации разрабатываемого пласта Kдег.пл)

X

м3

16,8

Длина очистного забоя

lоч

м

300

Скорость транспортирования угля по очистному забою

VТ.ОЧ

м/с

1,3

Длина ПТК

lПТК

м

45

Скорость транспортирования угля по перегружателю

VТ.ПТК

м/с

1,3

Длина конвейера, расположенного в конвейерном штреке

lК.Ш

м

305

Скорость транспортирования угля по конвейерному штреку

VТ.К.Ш

м/с

2,5

Время нахождения отбитого угля в лаве при односторонней выемке угля, мин. Численно равно времени работы комбайна по выемке полосы угля на ширину захвата с учетом времени на концевые операции

tт.п.л

мин

13,8

Выход летучих

Vdaf

%

38,8

Влажность угля

Wа

%

2,3

Зольность угля

Ас

%

19,3

Плотность угля

g

т/м3

1,28

Вынимаемая мощность пласта

mв

м

2,15

Коэффициент уменьшения нагрузки в зависимости от длины геологического нарушения лавы

kг.н



1,0

Коэффициент готовности комбайна

kк



1,0

Максимально возможная для данных условий скорость подачи очистного комбайна в соответствии с его технической характеристикой

Vn

м/мин

4,48

Продолжительность рабочей смены

Tсм

мин

360

Коэффициент, характеризующий схему выемки угля

Kм



0,5

Число рабочих смен по добыче угля

nсм



3

Коэффициент, учитывающий метановыделение из эксплуатационных потерь угля в пределах выемочного участка, принимается по проекту;

kэ.п

доли ед.

0,141

Глубина разработки от поверхности

Hпов

м

410-520

Ожидаемое абсолютное метановыделение из разрабатываемого пласта определяется по методике, изложенной в приложении № 3 с использованием формул (3.5)-(3.14).

Kпл = (lоч-2вз.д)/lоч = (300-2×10)/300 = 0,93;

jпр = 2,15×1,28×4,48×1×1 = 12,33 т/мин;

Aр = 360×12,33×0,5×3 = 6658 т/сут;



n1 = 0,21×1×[0,002×(27-38,8)2+1] = 0,268;

x0 = 0,01×2,5×(100-19,3-2,3) = 1,96 м3/т;



a2 = 0,25a3 = 0,25×0,36 = 0,090;





3. Расчет метановыделения в выработанное пространство

Исходные данные для расчета метановыделения из пластов-спутников в выработанное пространство выемочного участка лавы 20-20 представлены в таблице 11.3.

Таблица 11.3

Характеристика пластов-спутников, попадающих в зону под-, надработки при отработке проектируемого выемочного участка

Пласт-спутник

Мощность пласта-спутника mсп, м

Мощность между­пластья Mсп, м

Метаноносность спутника, м3/т с.б.м

Золь­ность, Ас, %

Влаж­ ность, Wа, %

Метаноносность спутника, м3

природная Хсп,

остаточная XОГ

природная Хсп,

остаточная XОГ

Подрабатываемые пласты

Пласт 23

0,3

72,7

16,2

2,5

26,3

2,2

11,58

1,79

Пласт 22

1,79

67,8

16,3

2,5

26,3

2,2

11,65

1,79

Пласт 21

0,3

28,6

16,6

2,5

26,3

2,2

11,87

1,79

Надрабатываемые пласты

Пласт 19

0,55

15

16,8

2,5

26,3

2,2

12,01

1,79

Абсолютное метановыделение в выработанное пространство определяется по методике, изложенной в приложении № 3 с использованием формул (3.22)-(3.32).

Mp = 40×2,15×(1,2+cos12°) = 187 м;







qсп = qсп.1+qсп.2+qсп.3 = 0,84+8,05+1,19 = 10,08, м3/т;



Расчет относительного метановыделения из вмещающих пород производится с использованием формул (3.29)-(3.32).

Относительное метановыделение в очистной забой, соответствующее максимально возможной суточной нагрузке Асут = 6658 т/сут, составит



qпор = 0,15×2,39 = 0,36 м3/т;

qВ.П = (10,08+0,36)×(1-0)+1,49×(1-0)+0,141×(16,8-1,79)×(1-0) = 14,03 м3/т;



Для проектируемого выемочного участка 20-20 предусматривается применение дегазации выработанного пространства с коэффициентом эффективности, равным 0,4.

IВ.П.дег = 54,35×(1-0,6) = 32,61 м3/мин.

4. Расчет метановыделения на выемочный участок

Ожидаемое абсолютное метановыделение на выемочный участок определяется по методике, изложенной в приложении № 3 использованием формулы (3.37)

Iуч = Iпл+IВ.П = 11,04+54,35 = 65,39 м3/мин

с учетом коэффициента эффективности дегазации выработанного пространства

Iуч = Iпл+IВ.П.дег = 11,04+32,61 = 43,65 м3/мин.

5. Расчет расхода воздуха на выемочный участок по метановыделению в очистной забой

Исходные данные для расчета расхода воздуха на выемочный участок по метановыделению в очистной забой выемочного участка лавы 20-20 представлены в таблицах 11.4 и 11.5.

Таблица 11.4

Исходные данные для расчета расхода воздуха на выемочный участок

Наименование показателей

Условные обозначения

Ед. измерения

Количество

Вынимаемая мощность пласта

mв

м

2,15

Длина очистного забоя

lоч

м

300

Протяженность вентиляционной выработки от призабойного пространства очистного забоя, поддерживаемой для целей газоотвода, м;

lв

м

0

Площадь поперечного сечения призабойного пространства очистной выработки

Sоч

м2

6,7

Количество метана, поступающего из-за пределов выемочного участка со свежей струей

Iвх

м3/мин

0,0

Метановыделение из стенок воздухоподающих выработок

Iпов

м3/мин

0,0

Метановыделение из разрабатываемого пласта при максимальной скорости подачи комбайна, м3/мин

Iпл

м3/мин

11,04

Средневзвешенный коэффициент крепости подработанного горного массива по шкале проф. М.М. Протодьяконова

fср



5,2

Коэффициент, учитывающий расход воздуха или его утечки по поддерживаемой или погашаемой части воздухоподающей выработки в выработанном пространстве

Kп.ш



0,1

Таблица 11.5

Характеристика пород кровли пласта 20

Слой

Мощность, м

Крепость

Уголь пласта 26

2,15

0,9

Углистый черный алевролит

0,3

3

Алевролит слоистый от мелко- до крупнозернистого

4

4,5

Песчаник

6,0

7,5

Алевролит разнозернистый слоистый

9

4

Расчет расхода воздуха на выемочный участок по метановыделению в очистной забой производится по методике, изложенной в приложении № 4, с использованием формул (4.1)-(4.8), (4.12)-(4.13).

H = 8mв = 8×2,15 = 17,2 м.



а = 0,30+0,09×5,2 = 0,77;

Kсх = 0,125×2,15×[2,968×1+1,176] = 1,11;



Принимаем K*ут.в = 1,2.



kн = 1,94×11,04-0,14 = 1,39;



Qвх = 1390×(1,2+0,1) = 1807 м3/мин;

Qв.п = 1807-1390 = 417 м3/мин.

6. Расчет депрессии в выработанном пространстве

Исходные данные для расчета депрессии в выработанном пространстве выемочного участка лавы 20-20 представлены в таблице 11.6.

Таблица 11.6

Исходные данные для расчета расхода воздуха на выемочный участок

Наименование показателей

Условные обозначения

Ед. измерения

Количество

Вынимаемая мощность пласта

mв

м

2,15

Длина очистного забоя

lоч

м

300

Длина выработанного пространства

Lв.п

м

1800

Количество воздуха, отводимого через выработанное пространство

Qв.п

м3

6,95

Расстояние от забоя лавы до зоны подбучивания пород кровли, равное четырем первичным шагам обрушения основной кровли

x0

м

240

Средневзвешенный коэффициент крепости подработанного горного массива по шкале проф. М.М. Протодьяконова

fср



5,2

Удельное линейное сопротивление выработанного пространства

rл

даН·с/м4

23

Удельное квадратичное сопротивление выработанного пространства

rкв

даН·с25

4800

Размерный параметр, характеризующий крутизну изменения границ площадей фильтрации с линейным и квадратичным законами сопротивления

a

1/м

0,008

Коэффициент разрыхления пород кровли

Kр.п



1,8

Расчет падения депрессии по выработанному пространству производится по методике, изложенной в приложении № 5 с использованием формул (5.1)-(5.3).







7. Проверка концентрации метана в метановоздушной смеси, поступающей в газодренажную выработку

Проверка концентрации метана в метановоздушной смеси, поступающей в газодренажную выработку, производится по методике, изложенной в приложении № 7 с использованием формул (7.1)-(7.3).

Притечки воздуха в выработанное пространство по данным лав-аналогов составляют 100 м3/мин. При количестве воздуха, необходимого для изолированного отвода метана из прилегающих к лаве выработанных пространств в газоотводящие выработки Qв.п = 417 м3/мин, получим

Qв.п = 417+100 = 517 м3/мин;

kн = 1,94·32,61-0,14 = 1,19.

Принимаем kн = 1,28.



Необходимое увеличение расхода воздуха в дренажной выработке Qпод составит



Таким образом, расход воздуха в газодренажной выработке должен быть не менее

Qг.в = Qв.п+Qпод = 517+676 = 1193 м3/мин = 19,9 м3/с.

Для обеспечения концентрации метана в метановоздушной смеси, поступающей в газодренажную выработку не более 3,5%, воздух добавляется через перемычку, установленную в выработке, используемой в качестве газодренажной.

8. Расчет депрессии в газоотводящих (дренажных) выработках

Расчет депрессии в газоотводящих (дренажных) выработках производится по методике, изложенной в приложении № 5 с использованием формул (5.4)-(5.5).

Исходные данные для расчета падения депрессии в газоотводящих (дренажных) выработках представлены в таблице 11.7.

Таблица 11.7

Исходные данные для расчета падения депрессии в газоотводящих выработках

Наименование показателей

Условные обозначения

Ед. измерения

Количество

Длина выработки

Lг.в

м

2000

Сечение газоотводящих выработок

S

м2

7

Удельное аэродинамическое сопротивление газоотводящих выработок

Rуд.г.в

даПа·с27

0,00005

Количество воздуха, отводимого по газоотводящим выработкам

Qг.в

м3/мин

1193

Притечки воздуха в газоотводящие выработки из старых выработанных пространств или действующих выработок

Qдоп

м3/мин

800

Тогда расход воздуха в газоотводящей выработке перед всасывающим трубопроводом газоотсасывающей установки равен

Qг.в = 1193+800 = 1993 м3/мин = 33,2 м3/с;

hг.в = 0,00005·2000·33,22 = 110,3 даПа.

9. Расчет падения депрессии в жестком газоотсасывающем трубопроводе

Расчет падения депрессии в жестком газоотсасывающем трубопроводе производится по методике, изложенной в приложении № 5 с использованием формул (5.10)-(5.13).

Исходные данные для расчета падения депрессии в жестком газоотсасывающем трубопроводе представлены в таблице 11.8.

Таблица 11.8

Исходные данные для расчета падения депрессии в жестком газоотсасывающем трубопроводе

Наименование показателей

Условные обозначения

Ед. измерения

Количество

Длина жесткого газоотсасывающего трубопровода

lтр

м

100

Длина всасывающего участка трубопровода

lв

м

100

Диаметр жесткого газоотсасывающего трубопровода

dтр

м

1,0

Длина звена трубопровода

lзв

м

5

Коэффициент удельной стыковой воздухопроницаемости трубопровода

Кут.ст



0,001

Удельное аэродинамическое сопротивление трубопровода

Rуд

даПа·с27

0,002

Количество воздуха перед всасом газоотсасывающего трубопровода

Qтр

м3

33,2

Коэффициент притечек (утечек) воздуха в трубопровод составит





hтр = 0,239·33,22 = 263,2 даПа.

10. Расчет депрессии газоотсасывающего вентилятора

Расчет депрессии газоотсасывающего вентилятора производится по методике, изложенной в приложении № 6 с использованием формулы (6.1).

По данным депрессионной съемки действующий напор на сопряжении воздухоотводящей выработки и очистного забоя hл = 10 даПа.

Hв.р = 198,3-(+10)+110,3+263,2 = 561,7 даПа.

По найденным значениям депрессии газоотсасывающего вентилятора Hв.р = 561,7 даПа и расхода воздуха Qг.в = 33,2 м3/с производится выбор газоотсасывающей установки, в качестве которой в соответствии с полученным режимом работы принимается ГОУ типа УВЦГ-15 с характеристикой, представленной на рисунке 11.2.

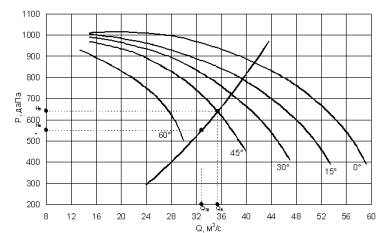

Рисунок 11.2

Аэродинамическая характеристика вентилятора УВЦГ-15

Для определения необходимого режима работы ГОУ на данную характеристику наносится рабочая точка соответствующая расчетным значениям Hв.р и Qг.в.

Затем определяется аэродинамическое сопротивление газоотводящей сети

                                                                  (11.1)

Затем на характеристику ГОУ по существующим правилам наносится общая характеристика газоотсасывающей сети. При переходе на ближайший наибольший угол установки лопаток определяется фактический режим работы ГОУ, который будет характеризоваться параметрами Hв = 640 даПа и Qв = 35,4 м3/с.

Учитывая, что фактическая производительность ГОУ Qв = 35,4 м3/с превышает расчетную величину Qг.в = 33,2 м3/с на 6%, чем обеспечивается требование приложения № 6 Инструкции в части соблюдения отклонения фактического расхода воздуха от расчетного не более чем на ±10% дальнейшего изменения режимов работы ГОУ не предусматривается.

Приложение № 12
(рекомендуемое)

к Инструкции

Аэродинамические характеристики газоотсасывающих вентиляторных установок

Рисунок 12.1

Аэродинамическая характеристика вентилятора ВЦГ-7М

Рисунок 12.2

Аэродинамическая характеристика вентилятора УВЦГ-9

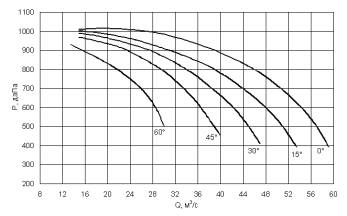

Рисунок 12.3

Аэродинамическая характеристика вентилятора УВЦГ-15

Приложение № 13
(обязательное)

к Инструкции

Форма журнала оператора АГК для контроля пылевого фактора на участке _____________________

Но­ мер дат­чи­ка

Мес­то уста­нов­ки дат­чика

ТДУ запы­лен­ности воз­духа, мг/м3

Средние почасовые значения запыленности воздуха, мг/м3 (время от начала смены, час)

Максимально разовые концентрации, мг/м3

Превышение ТДУ по максимально разовым концентрациям, мг/м3 (время превышения)

Среднее значение запылен­ности, мг/м3

Интенсив­ность пылеотло­жений, г/м2

1

2

3

4

5

6

1

2

3

4

5

6

1

2

3

4

5

6

сме­на

сут­ки

сме­на

сут­ки





































































































Приложение № 14
(обязательное)

к Инструкции

Расчет молниезащиты поверхностной газоотсасывающей установки

1. Конструкция молниеотводов

Пример выполнения молниезащиты поверхностной ГОУ показан на рисунке 14.1.

Рисунок 14.1

Устройство молниезащиты газоотсасывающей установки

Конструкция искусственного заземлителя должна быть выполнена не менее чем из трех стальных труб диаметром 32-56 мм с толщиной стенки не менее 2,5 мм или из уголка № 4 (40×40 мм) с толщиной полки не менее 4 мм. Расстояние между вертикальными электродами не менее 6 м. На глубине не менее 0,5 м от уровня земли концы забитых электродов заземлителя должны быть соединены горизонтальной стальной полосой шириной 40 мм и толщиной 4 мм с помощью сварки. Для защиты от перекрытий в грунте и от скользящих разрядов по поверхности грунта, к этому соединительному горизонтальному электроду должен быть присоединен горизонтальный стальной луч из полосы таких же размеров, длиной не менее 3 м в противоположном направлении от защищаемого объекта, его коммуникаций и зон взрывоопасности.

Опоры молниеотводов могут быть выполнены из стальных труб, допускается изготовление из некондиционных стальных труб, и железобетонных пасынков. При высоте молниеотводов более 20 м рекомендуется использовать типовые конструкции отдельно стоящих молниеотводов, например: железобетонных марки МЖ, стальных марки МС, стальных мачтовых конструкций с тросовым молниеотводом марки ПТМТ или ПМС.

Металлические части опор должны быть предохранены от коррозии на весь период эксплуатации.

Опоры стержневых молниеотводов необходимо рассчитывать на механическую прочность, как свободно стоящую конструкцию, а тросовые - с учетом натяжения троса, на ветровую и гололедную нагрузки на трос, без учета динамических усилий от токов молнии.

У стержневых молниеотводов на верхнем конце устанавливается молниеприемник - стержень длиной от 0,2 м до 1,5 м. Стержень может быть выполнен из круглой, квадратной или шестигранной стали сечением не менее 100 мм2 или из стальной трубы, толщина стенок которой должна обеспечивать сечение не менее 100 мм2. Конец трубчатого молниеприемника должен быть расплющен.

Лакокрасочное или битумное покрытие заземляющих электродов не допускается. Железобетонные фундаменты опор молниеотводов следует, как правило, использовать в качестве заземлителей молниезащиты при условии обеспечения непрерывной электрической связи по их арматуре и присоединения ее к токоотводу и искусственному заземлителю.

В зависимости от конструкции колпаков, установленных на обрезе трубы сброса, факелы метановоздушной смеси имеют различные формы и габаритные размеры.

Для трубы сброса, у которой на обрезе отсутствует колпак или имеется колпак конструкции, указанной на рисунке 14.2а, форма факела взрывоопасной зоны - круглый усеченный конус с радиусом у основания (обрез трубы) 5 м, у вершины - 2 м, высотой 10 м.

Для трубы сброса, имеющей на обрезе колпак конструкции, указанной на рисунке 14.2б, форма факела взрывоопасной зоны - круглый прямой цилиндр радиусом 5 м от оси трубы, высотой 7 м.

Для трубы сброса, имеющей на обрезе колпак конструкции, указанной на рисунке 14.2, а также для трубы самотечного отвода метановоздушной смеси без колпака и с колпаком любой конструкции ("свеча"), форма факела взрывоопасной зоны - полушарие с радиусом 5 м от оси трубы.

При использовании оттяжек для усиления механической устойчивости опор молниеотводов должны быть выдержаны расстояния по воздуху Sв не менее 5 м между оттяжками и элементами конструкции установки и зоной взрывоопасности.

Для предупреждения возникновения искровых разрядов на обрезе труб сброса, не оборудованных колпаками, необходимо устанавливать металлический экран. Экран может быть выполнен в виде тора из стальной трубы наружным диаметром не менее 200 мм. Экран соединяется с выхлопной трубой сваркой. Примеры установки экрана приведены на рисунке 14.3.

Рисунок 14.2

Конструкции колпаков

Рисунок 14.3

Тороидальный экран на обрезе трубы сброса

2. Расчет зон защиты молниеотводов

В общем случае выбор молниеотводов должен производиться при помощи соответствующих компьютерных программ, способных вычислять зоны защиты или вероятность прорыва молнии в объект (группу объектов) любой конфигурации при произвольном расположении практически любого числа молниеотводов различных типов. Если защита объекта обеспечивается простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры молниеотводов можно определять, пользуясь типовыми зонами защиты стержневых и тросовых молниеотводов. Минимально допустимый уровень надежности молниезащиты от прямых ударов молнии устанавливается Pз = 0,999.

2.1. Зоны защиты одиночного стержневого молниеотвода

Стандартной зоной защиты одиночного стержневого молниеотвода высотой h является круговой конус высотой h0 < h, вершина которого совпадает с вертикальной осью молниеотвода (рисунок 14.4). Габариты зоны определяются двумя параметрами: высотой конуса h0 и радиусом конуса на уровне земли r0.

Для зоны защиты требуемой надежности (рисунок 14.4) радиус горизонтального сечения rx на высоте hx определяется по формуле

                                                                                                           (14.1)

Рисунок 14.4

Зона защиты одиночного стержневого молниеотвода

Зоны защиты несущих опор рассчитываются по формулам одиночных стержневых молниеотводов, представленным в таблице 14.1.

Таблица 14.1

Расчет зоны защиты одиночного стержневого молниеотвода

Надежность защиты Рз

Высота молниеотвода h, м

Высота конуса h0, м

Радиус конуса r0, м

0,999

От 0 до 30

0,7h

0,6h

От 30 до 100

[0,7-7,14×10-4·(h-30)]h

[0,6-1,43×10-3·(h-30)]h

2.2. Зоны защиты одиночного тросового молниеотвода

Стандартные зоны защиты одиночного тросового молниеотвода высотой h ограничены симметричными двускатными поверхностями, образующими в вертикальном сечении равнобедренный треугольник с вершиной на высоте h0 < h и основанием на уровне земли 2r0 (рисунок 14.5).

Рисунок 14.5

Зона защиты одиночного тросового молниеотвода
L - расстояние между точками подвеса тросов

В приведенных в таблице 14.2 формулах расчета зоны защиты одиночного тросового молниеотвода под h понимается минимальная высота троса над уровнем земли (с учетом провеса).

Полуширина rx зоны защиты требуемой надежности (рисунок 14.5) на высоте hx от поверхности земли определяется выражением

                                                                                                           (14.2)

При необходимости расширить защищаемый объем к торцам зоны защиты собственно тросового молниеотвода могут добавляться зоны защиты несущих опор, которые рассчитываются по формулам одиночных стержневых молниеотводов, представленным в таблице 14.1.

Таблица 14.2

Расчет зоны защиты одиночного тросового молниеотвода

Надежность защиты Рз

Высота молниеотвода h, м

Высота конуса h0, м

Радиус конуса r0, м

0,999

От 0 до 30

0,75h

0,7h

От 30 до 100

[0,75-4,28×10-4·(h-30)]h

[0,7-1,43×10-3·(h-30)]h

2.3. Зоны защиты двойного стержневого молниеотвода

Молниеотвод считается двойным, когда расстояние между стержневыми молниеприемниками L не превышает предельной величины Lmax. В противном случае оба молниеотвода рассматриваются как одиночные.

Конфигурация вертикальных и горизонтальных сечений стандартных зон защиты двойного стержневого молниеотвода (высотой h и расстоянием L между молниеотводами) представлена на рисунке 14.6. Построение внешних областей зон двойного молниеотвода (полуконусов с габаритами h0, r0) производится по формулам таблицы 14.1 для одиночных стержневых молниеотводов. Размеры внутренних областей определяются параметрами h0 и hc, первый из которых задает максимальную высоту зоны непосредственно у молниеотводов, а второй - минимальную высоту зоны посередине между молниеотводами. При расстоянии между молниеотводами L £ Lc граница зоны не имеет провеса (hc = h0). Для расстояний Lc £ L ³ Lmax высота hc определяется по выражению

Рисунок 14.6

Зона защиты двойного стержневого молниеотвода

                                                                                                         (14.3)

Входящие в него предельные расстояния Lmax и Lc вычисляются по эмпирическим формулам таблицы 14.3.

Таблица 14.3

Расчет параметров зоны защиты двойного стержневого молниеотвода

Надежность защиты Рз

Высота молниеотвода h, м

Lmax, м

L0, м

0,999

От 0 до 30

4,25h

2,25h

От 30 до 100

[4,25-3,57×10-3·(h-30)]h

[2,25-0,01007·(h-30)]h

Размеры горизонтальных сечений зоны вычисляются по следующим формулам:

максимальная полуширина зоны rx в горизонтальном сечении на высоте hx:

                                                                                                          (14.4)

Длина горизонтального сечения Lx на высоте hx ³ hc

                                                                                                           (14.5)

причем при hx < hc Lx = L/2;

ширина горизонтального сечения в центре между молниеотводами 2rсx на высоте hx£hc:

                                                                                                          (14.6)

2.4. Зоны защиты двойного тросового молниеотвода

Молниеотвод считается двойным, когда расстояние между тросами L не превышает предельной величины Lmax. В противном случае оба молниеотвода рассматриваются как одиночные.

Конфигурация вертикальных и горизонтальных сечений стандартных зон защиты двойного тросового молниеотвода (высотой h и расстоянием между тросами L) представлена на рисунке 14.7. Построение внешних областей зон (двух односкатных поверхностей с габаритами h0, r0) производится по формулам таблице 14.2 для одиночных тросовых молниеотводов.

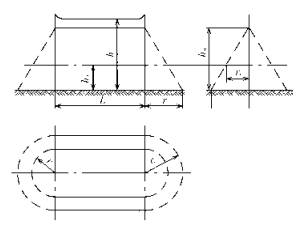

Рисунок 14.7

Зона защиты двойного тросового молниеотвода

Размеры внутренних областей определяются параметрами h0 и hс, первый из которых задает максимальную высоту зоны непосредственно у тросов, а второй - минимальную высоту зоны посередине между тросами. При расстоянии между тросами L £ Lс граница зоны не имеет провеса (hс = h0). Для расстояний Lc £ L ³ Lmax высота hс определяется по выражению

                                                                                                         (14.7)

Входящие в него предельные расстояния Lmax и Lс вычисляются по эмпирическим формулам таблицы 14.4.

Таблица 14.4

Расчет параметров зоны защиты двойного тросового молниеотвода

Надежность защиты Рз

Высота молниеотвода h, м

Lmax, м

Lс, м

0,999

От 0 до 30

4,75h

2,25h

От 30 до 100

[4,75-3,57×10-3·(h-30)]h

[2,25-3,57×10-3·(h-30)]h

Длина горизонтального сечения зоны защиты на высоте hx определяется по формулам

lx=L/2 при hс ³ hx

                                                                                 (14.8)

Для расширения защищаемого объема на зону двойного тросового молниеотвода может быть наложена зона защиты опор, несущих тросы, которая строится как зона двойного стержневого молниеотвода, если расстояние L между опорами меньше Lmax, вычисленного по формулам таблице 14.3. В противном случае опоры должны рассматриваться как одиночные стержневые молниеотводы.

Когда тросы не параллельны или разновысоки, либо их высота изменяется по длине пролета, для оценки надежности их защиты следует воспользоваться специальным программным обеспечением. Также рекомендуется поступать при больших провесах тросов в пролете, чтобы избежать излишних запасов по надежности защиты.

После выбора высоты молниеотводов по их зонам защиты рекомендуется проверить фактическую вероятность прорыва компьютерными средствами, а в случае большого запаса по надежности провести корректировку, задавая меньшую высоту молниеотводов.



Текст документа и нумерация формул приводится в соответствии с источником








ГОСТЫ, СТРОИТЕЛЬНЫЕ и ТЕХНИЧЕСКИЕ НОРМАТИВЫ.
Некоммерческая онлайн система, содержащая все Российские Госты, национальные Стандарты и нормативы.
В Системе содержится более 150000 файлов нормативно-технической документации, действующей на территории РФ.
Система предназначена для широкого круга инженерно-технических специалистов.

Рейтинг@Mail.ru Яндекс цитирования

Copyright © www.gostrf.com, 2008 - 2024
