ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ
КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon lock-nuts, product grade В.
Construction and dimensions

ГОСТ
5916-70

(СТ СЭВ 3685-82)

Дата введения 01.01.72

в части размера «под ключ» S = 13 мм                                                                  01.01.73

1. Настоящий стандарт распространяется на шестигранные низкие гайки класса точности В с диаметром резьбы от 1 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3685-82.

(Измененная редакция, Изм. № 4).

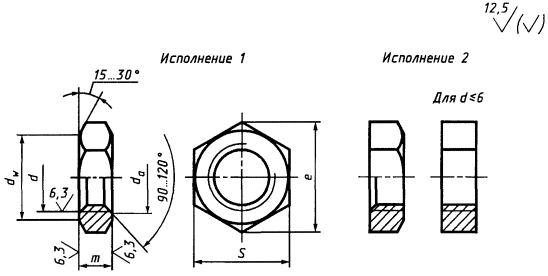

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2-7).

3. Резьба - по ГОСТ 24705.

(Измененная редакция, Изм. № 2, 4).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

3б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. (Исключен, Изм. № 5).

5. Технические требования - по ГОСТ 1759.0.

6. (Исключен, Изм. № 2).

7. Масса гаек указана в приложении 1.

8. (Исключен, Изм. № 4).


мм

Номинальный диаметр резьбы d

(1)

(1,4)

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Размер «под ключ» S

3,2

4

5

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

3,3

4,2

5,3

5,9

6,4

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

dа

не менее

1,0

1,4

1,6

2

2,5

3,0

3,5

4,0

5,0

6,0

8,0

10

12

14

16

18

20

22

24

27

30

36

42

48

не более

1,15

1,61

1,84

2,30

2,9

3,45

4,00

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,4

51,8

dw, не менее

2,9

3,6

4,5

5,0

5,4

6,3

7,2

9,0

11,7

14,5

16,5

19,2

22,0

24,8

27,7

31,4

33,2

38,0

42,7

51,1

59,9

69,4

Высота т

(h14 для d £ 12; h15 для М12 < d £ М18; h16 для d > M18)

0,8

1,0

1,2

1,6

1,8

2,0

2,2

2,7

3,2

4,0

5,0

6,0

7,0

8,0

9,0

10,0

11,0

12,0

13,5

15,0

18,0

21,0

24,0

Примечания:

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Предельные отклонения высоты гаек M1-М6, изготавливаемых вырубкой, - по соответствующим стандартам на материал.

3. Допускается изготавливать гайки с размерами, указанными в приложении 2.


Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:

Гайка М12-6Н.04 (S18) ГОСТ 5916-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка 2М12´1,25-6Н.05.40Х.016 ГОСТ 5916-70

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек (исполнение 1) с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

1

0,037

5

0,656

20

35,53

1,4

0,038

6

1,254

22

50,01

1,6

0,057

8

2,667

24

59,79

2

0,074

10

5,020

27

88,06

2,5

0,163

12

6,840

30

127,15

3

0,218

14

11,67

36

216,99

3,5

0,276

16

17,68

42

360,63

4

0,431

18

25,98

48

558,12

Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3, 4, 6).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,7

20,9

23,9

35,0

dw, не менее

15,5

17,2

20,1

29,5

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг »

6,110

8,304

13,66

40,43

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178

3. Стандарт полностью соответствует СТ СЭВ 3685-82

4. ВЗАМЕН ГОСТ 5916-62

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

5

ГОСТ 1759.3-83

3б

ГОСТ 1759.1-82

3а

ГОСТ 24705-81

3

6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
