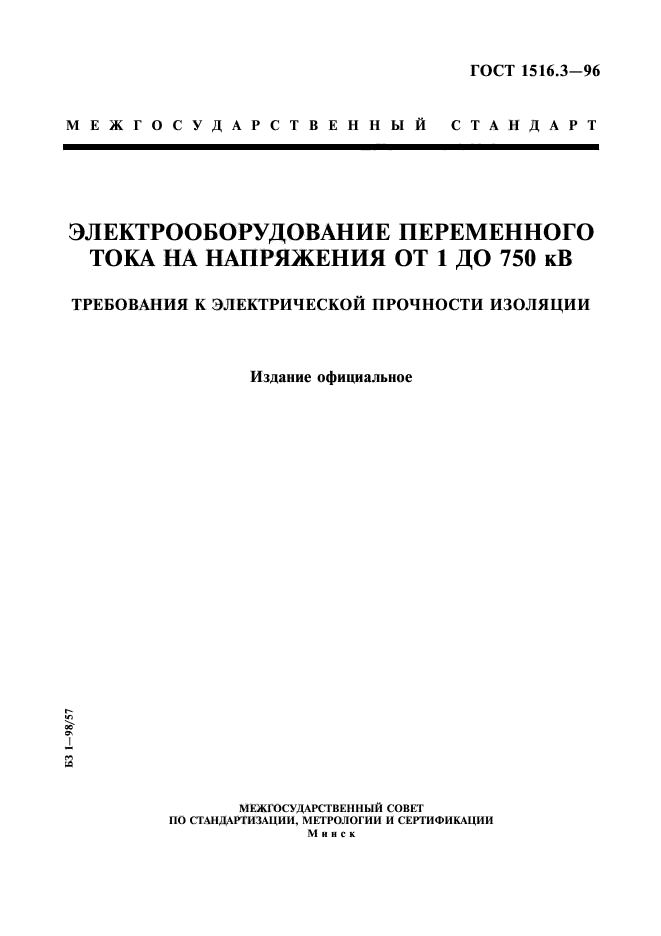

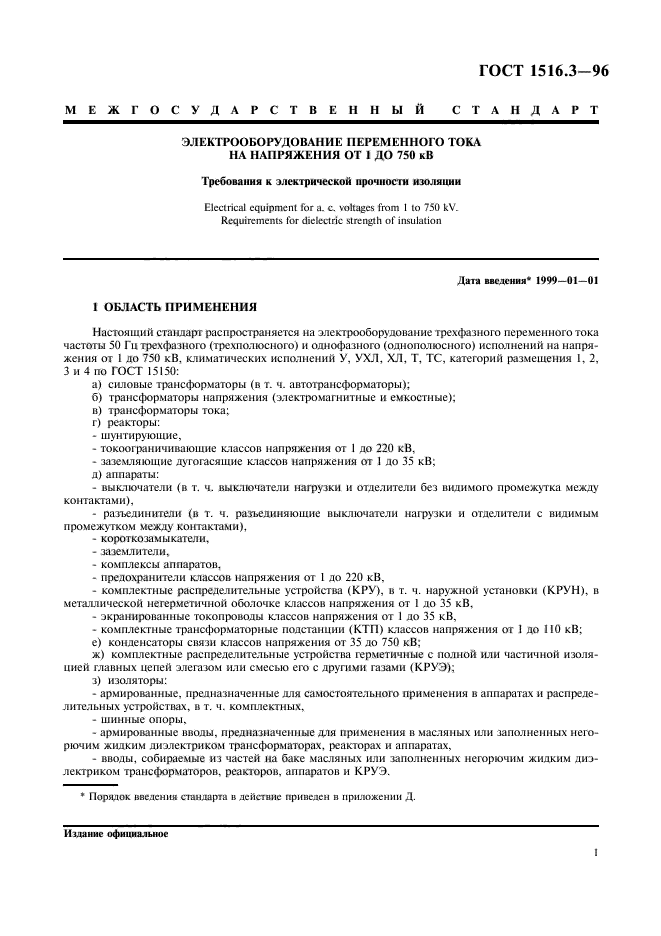

ГОСТ 1516.3-96Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
| Обозначение: | ГОСТ 1516.3-96 |
| Текущий статус документа: | действующий |
| Название документа рус.: | Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции | | Название документа англ.: | Electrical equipment for a.c. voltages from 1 to 750 kV. Requirements for dielectric strength of insulation | | Дата актуализации текста: | 01.12.2013 | | Дата издания: | 22.05.1998 | | Дата введения: | 01.01.1999 | | Дата последнего изменения: | 22.05.2013 | | Область применения: | Настоящий стандарт распространяется на электрооборудование трехфазного переменного тока частоты 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т, ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150:
а) силовые трансформаторы (в т.ч. автотрансформаторы);
б) трансформаторы напряжения (электромагнитные и емкостные);
в) трансформаторы тока;
г) реакторы: шунтирующие, токоограничивающие классов напряжения от 1 до 220 кВ, заземляющие дугогасящие классов напряжения от 1 до 35 кВ;
д) аппараты: выключатели (в т.ч. выключатели нагрузки и отделители без видимого промежутка между контактами), разъединители (в т.ч. разъединяющие выключатели нагрузки и отделители с видимым промежутком между контактами), короткозамыкатели, заземлители, комплексы аппаратов, предохранители классов напряжения от 1 до 220 кВ, комплектные распределительные устройства, в т.ч. наружной установки, в металлической негерметичной оболочке классов напряжения от 1 до 35 кВ, экранированные токопроводы классов напряжения от 1 до 35 кВ, комплектные трансформаторные подстанции классов напряжения от 1 до 110 кВ;
е) конденсаторы связи классов напряжения от 35 до 750 кВ;
ж) комплектные распределительные устройства герметичные с полной или частичной изоляцией главных цепей элегазом или смесью его с другими газами (КРУЭ);
з) изоляторы: армированные, предназначенные для самостоятельного применения в аппаратах и распределительных устройствах, в т.ч. комплектных; шинные опоры; армированные вводы, предназначенные для применения в масляных или заполненных негорючим жидким диэлектриком трансформаторах, реакторах и аппаратах; вводы, собираемые из частей на баке масляных или заполенных негорючим жидким диэлектриком трансформаторов, реакторов, аппаратов и КРУЭ.
Стандарт не распространяется на:
электрооборудование, работающее в испытательных, медицинских рентгеновских, радиотехнических, автономных подвижных и других специальных установках; вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы; вакуумные выключатели; детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в том числе устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки); изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора; последовательные и линейные регулировочные трансформаторы; изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор; изоляцию между токоведущими частями многозажимных вводов; электрооборудование, находящееся в экслуатации, в части профилактических испытаний его изоляции; внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений | |
|
|
