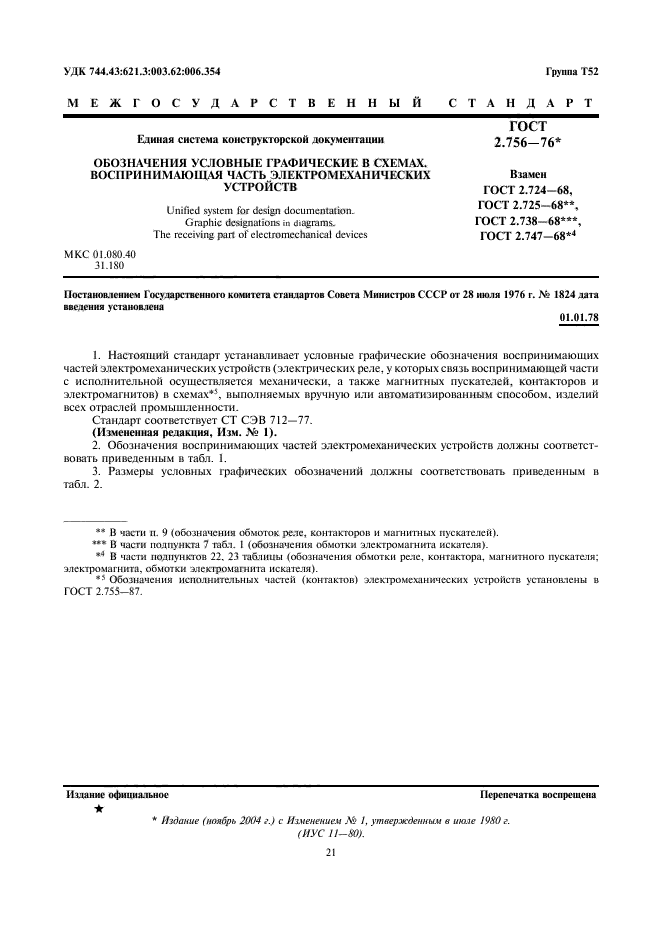

Обозначение: | ГОСТ 2.756-76 |
Текущий статус документа: | действующий |
Название документа рус.: | Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств |
Название документа англ.: | Unified system for design documentation. Graphic designations in diagrams. The receiving part of electromechanical devices |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 01.11.2004 |
Дата введения: | 01.01.1978 |
Дата последнего изменения: | 22.05.2013 |
Переиздание: | переиздание с изм. 1 |
Взамен в части: | в части п. 9 (обозначения обмоток реле, контакторов и магнитных пускателей) |
Область применения: | Настоящий стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контактов и электромагнитов) в схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности |
Список изменений: | №1 от 01.07.1980 (рег. 22.07.1980) «Срок действия продлен» |
|
