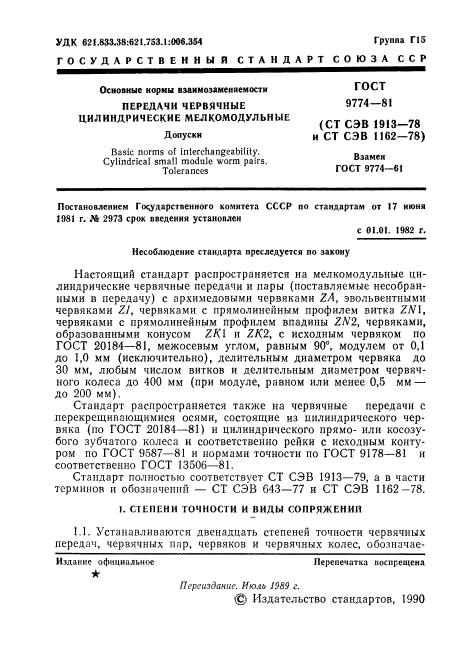

ГОСТ 9774-81Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски
Обозначение: | ГОСТ 9774-81 |
Текущий статус документа: | действующий |
Название документа рус.: | Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски | Название документа англ.: | Basic requirements for interchangeability. Cylindrical small modyle worm pairs. Tolerances | Дата актуализации текста: | 01.12.2013 | Дата издания: | 01.07.1989 | Дата введения: | 01.01.1982 | Дата последнего изменения: | 22.05.2013 | Переиздание: | переиздание | Область применения: | Настоящий стандарт распространяется на мелкомодульные цилиндрические червячные передачи и пары (поставляемые несобранными в передачу) с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками с прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, с исходным червяком по ГОСТ 20184-81, межосевым углом, равным 90 град., модулем от 0,1 до 1,0 мм (исключительно), делительным диаметром червячного колеса до 400 мм (при модуле, равном или менее 0,5 мм - до 200 мм). Стандарт распространяется также на червячные передачи с перекрещивающимися осями, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса и соответственно рейки с исходным контуром по ГОСТ 9587-81 и нормами точности по ГОСТ 9178-81 и соответственно ГОСТ 13506-81 | |
|
|
