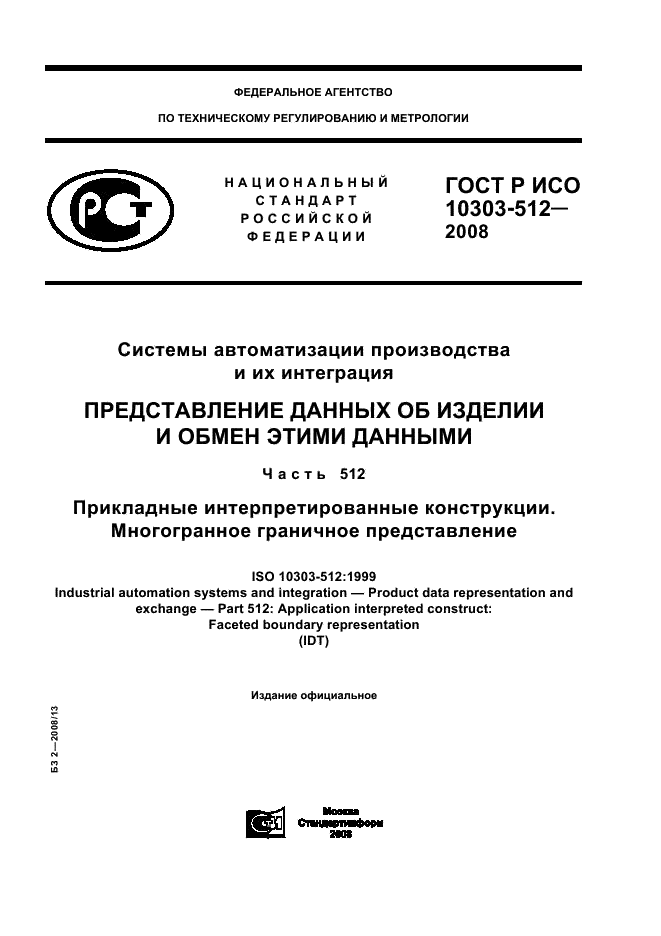

Обозначение: | ГОСТ Р ИСО 10303-512-2008 |
Текущий статус документа: | действующий |
Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 512. Прикладные интерпретированные конструкции. Многогранное граничное представление |
Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 512. Application interpreted constructions. Faceted boundary representation |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 18.09.2008 |
Дата введения: | 01.09.2008 |
Дата последнего изменения: | 22.05.2013 |

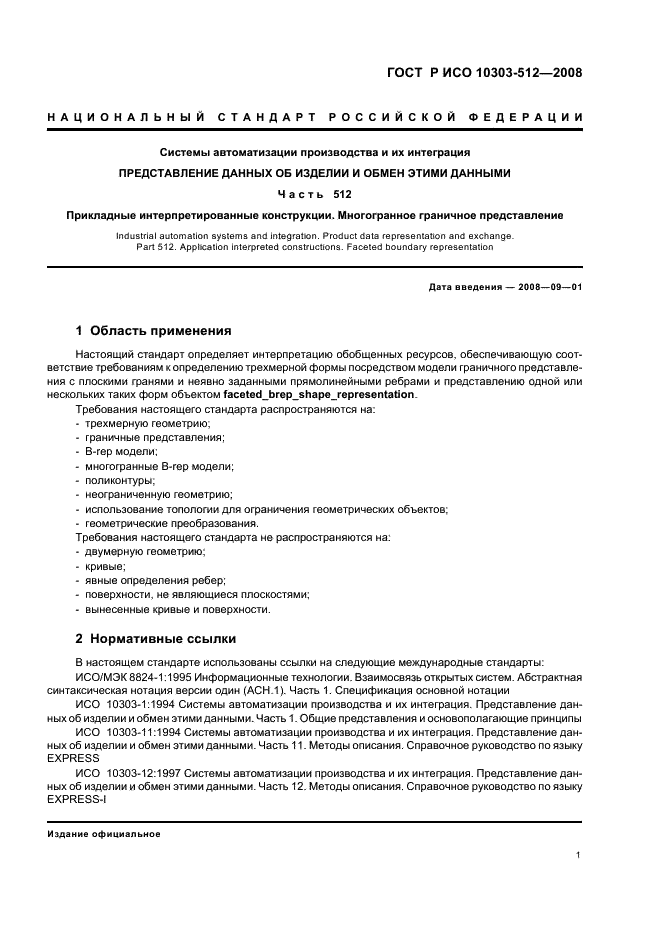

Область применения: | Настоящий стандарт определяет интерпретацию обобщенных ресурсов, обеспечивающих соответствие требованиям к определению трехмерной формы посредством модели граничного представления с плоскими гранями и неявно заданными прямолинейными ребрами и представлению одной или нескольких таких форм объектом faceted _brep_shape_representation.
Требования настоящего стандарта распространяются на:
- трехмерную геометрию;
- граничные представления;
- B-rep модели;
- мгогранные B-rep модели;
- поликонтуры;
- неограниченную геометрию;
- использование топологии для ограничения геометрических объектов;
- геометрические преобразования.
Требования настоящего стандарта не распространяются на:
- двумерную геометрию;
- кривые;
- явные определения ребер;
- поверхности, не являющиеся плоскостями;
- вынесенные кривые и поверхности |
|
