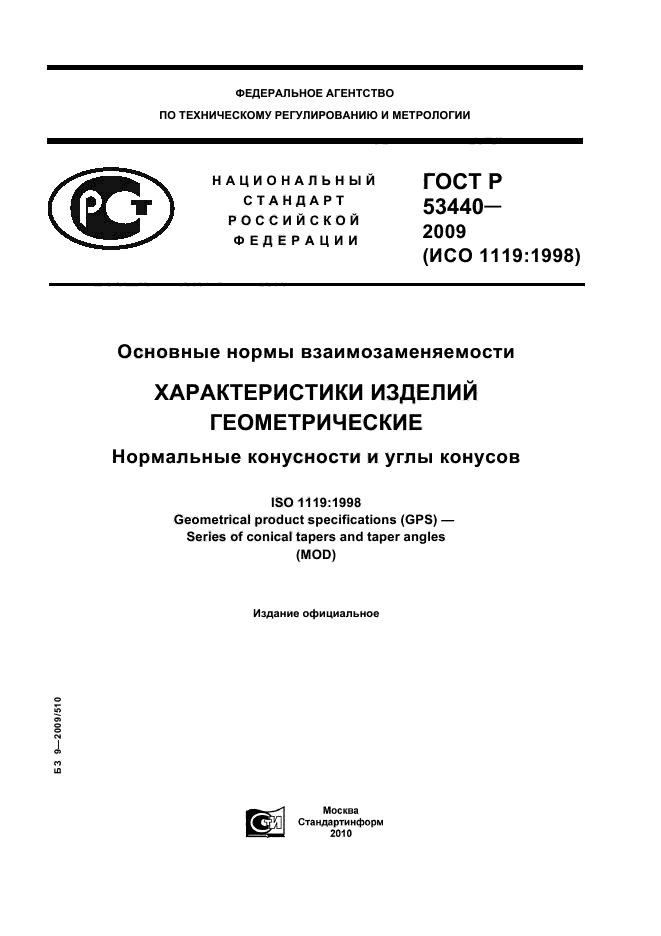

Обозначение: | ГОСТ Р 53440-2009 |
Текущий статус документа: | действующий |
Название документа рус.: | Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные конусности и углы конусов |
Название документа англ.: | Basic norms of interchangeability. Geometrical product specifications. Standard rates of taper and cone angles |
Дата актуализации текста: | 01.12.2013 |
Дата издания: | 13.04.2010 |
Дата введения: | 01.01.2012 |
Дата последнего изменения: | 22.05.2013 |

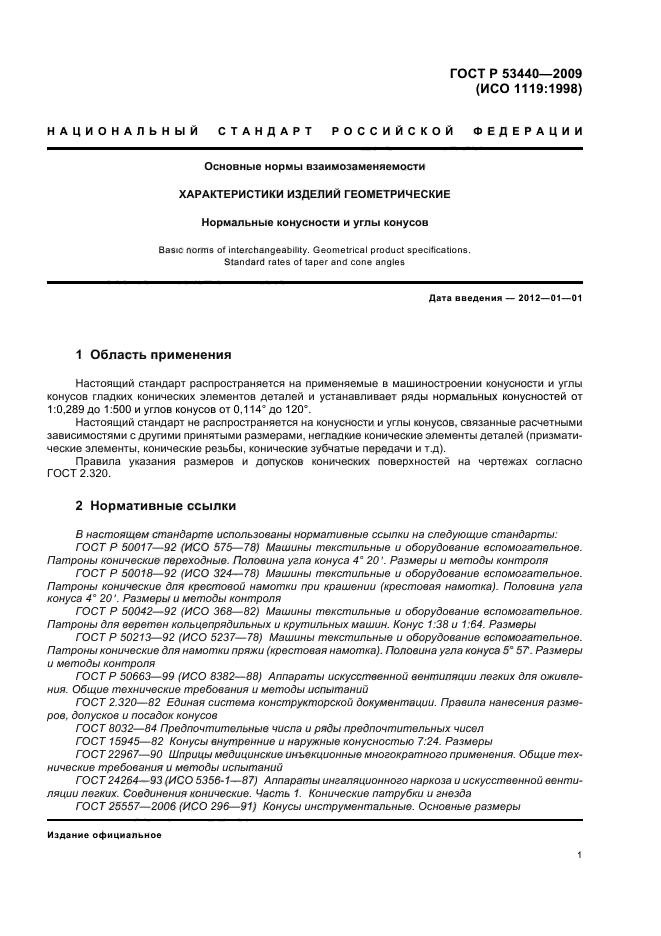

Область применения: | Настоящий стандарт распространяется на применяемые в машиностроении конусности и углы конусов гладких конических элементов деталей и устанавливает ряды нормальных конусностей от 1:0,289 до 1:500 и углов конусов от 0,114 град. до 120 град.
Настоящий стандарт не распространяется на конусности и углы конусов, связанные расчетными зависимостями с другими принятыми размерами, негладкие конические элементы деталей (призматические элементы, конические резьбы, конические зубчатые передачи и т.д).
Правила указания размеров и допусков конических поверхностей на чертежах согласно ГОСТ 2.320 |
|
