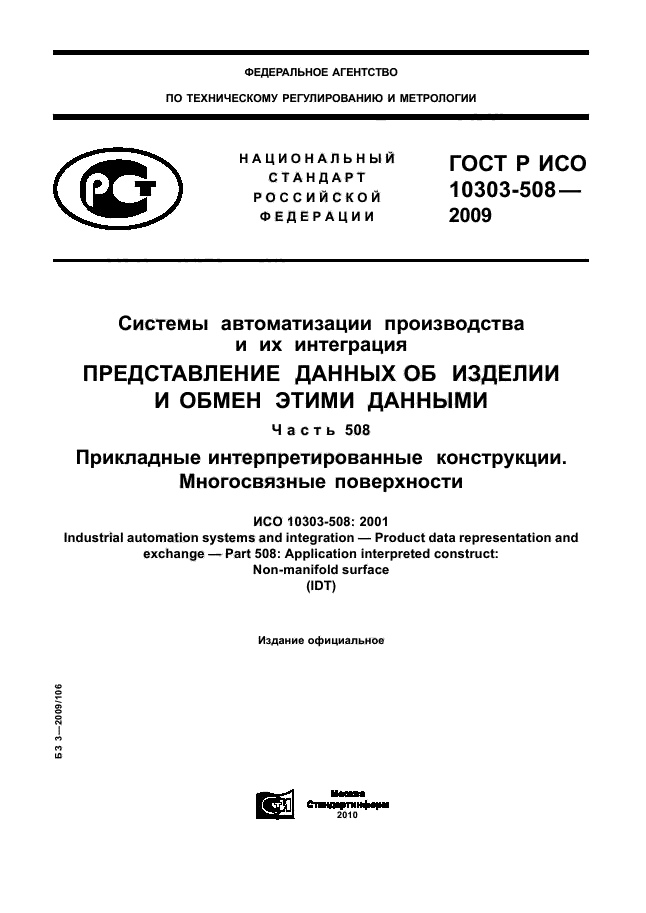

ГОСТ Р ИСО 10303-508-2009Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 508. Прикладные интерпретированные конструкции. Многосвязные поверхности
Обозначение: | ГОСТ Р ИСО 10303-508-2009 |
Текущий статус документа: | действующий |

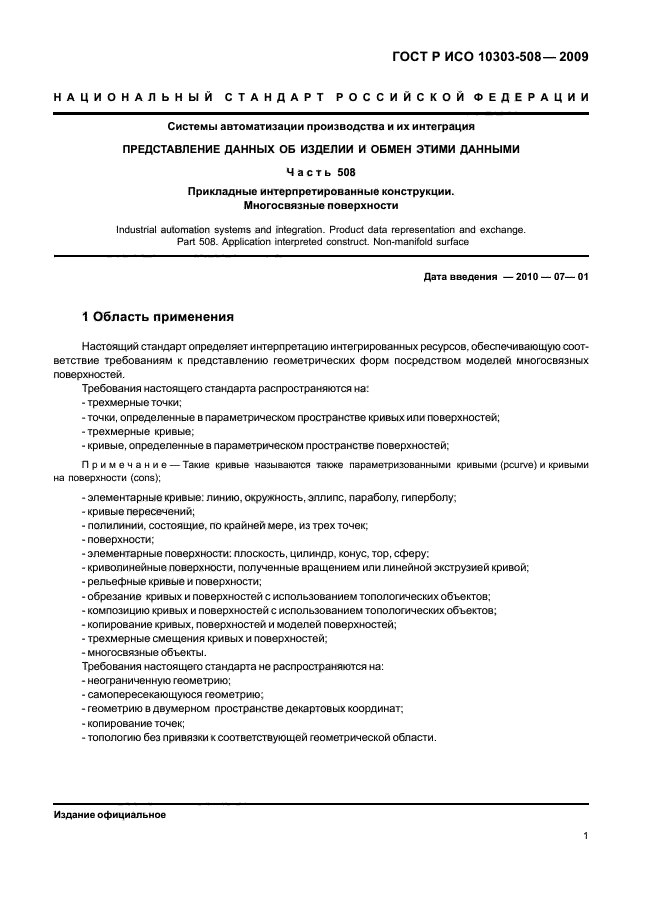

Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 508. Прикладные интерпретированные конструкции. Многосвязные поверхности | Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 508. Application interpreted construct. Non-manifold surface | Дата актуализации текста: | 01.12.2013 | Дата издания: | 28.09.2010 | Дата введения: | 01.07.2010 | Дата последнего изменения: | 22.05.2013 | Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению геометрических форм посредством моделей многосвязных поверхностей.
Требования настоящего стандарта распространяются на:
- трехмерные точки;
- точки, определенные в параметрическом пространстве кривых или поверхностей;
- трехмерные кривые;
- кривые, определенные в параметрическом пространстве поверхностей;
- элементарные кривые: линию, окружность, эллипс, параболу, гиперболу;
- кривые пересечений;
- полилинии, состоящие, по крайней мере, из трех точек;
- поверхности;
- элементарные поверхности: плоскость, цилиндр, конус, тор, сферу;
- криволинейные поверхности, полученные вращением или линейной экструзией кривой;
- рельефные кривые и поверхности;
- обрезание кривых и поверхностей с использованием топологических объектов;
- композицию кривых и поверхностей с использованием топологических объектов;
- копирование кривых, поверхностей и моделей поверхностей;
- трехмерные смещения кривых и поверхностей;
- многосвязные объекты.
Требования настоящего стандарта не распространяются на:
- неограниченную геометрию;
- самопересекающуюся геометрию;
- геометрию в двумерном пространстве декартовых координат;
- копирование точек;
- топологию без привязки к соответствующей геометрической области | |
|
|
