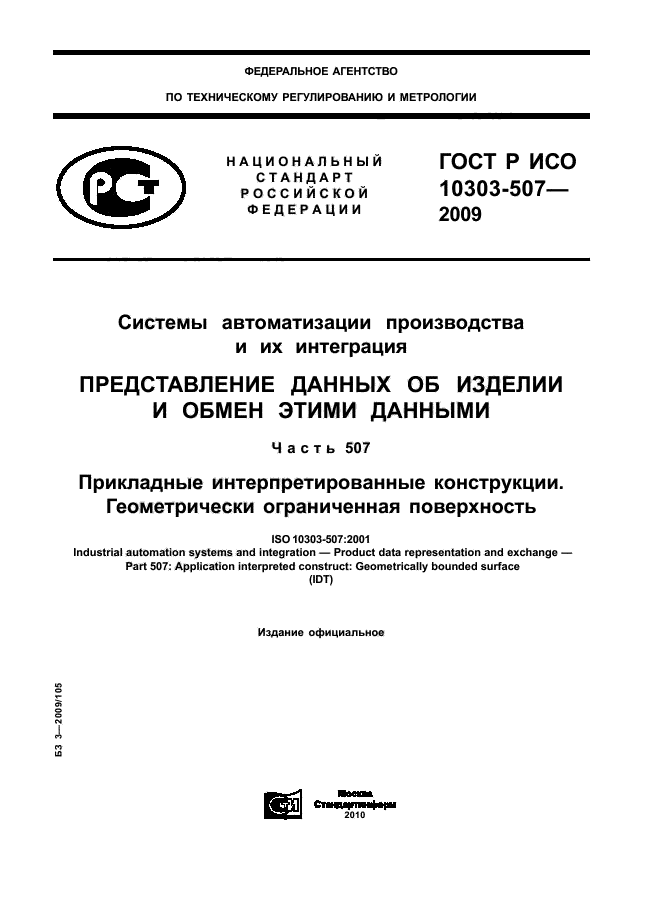

ГОСТ Р ИСО 10303-507-2009Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 507. Прикладные интерпретированные конструкции. Геометрически ограниченная поверхность

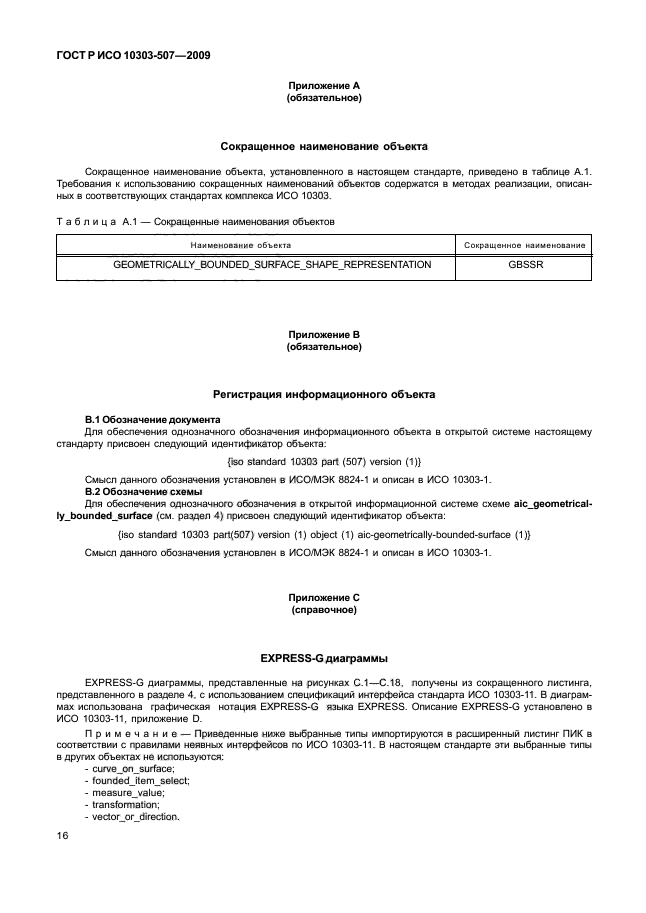

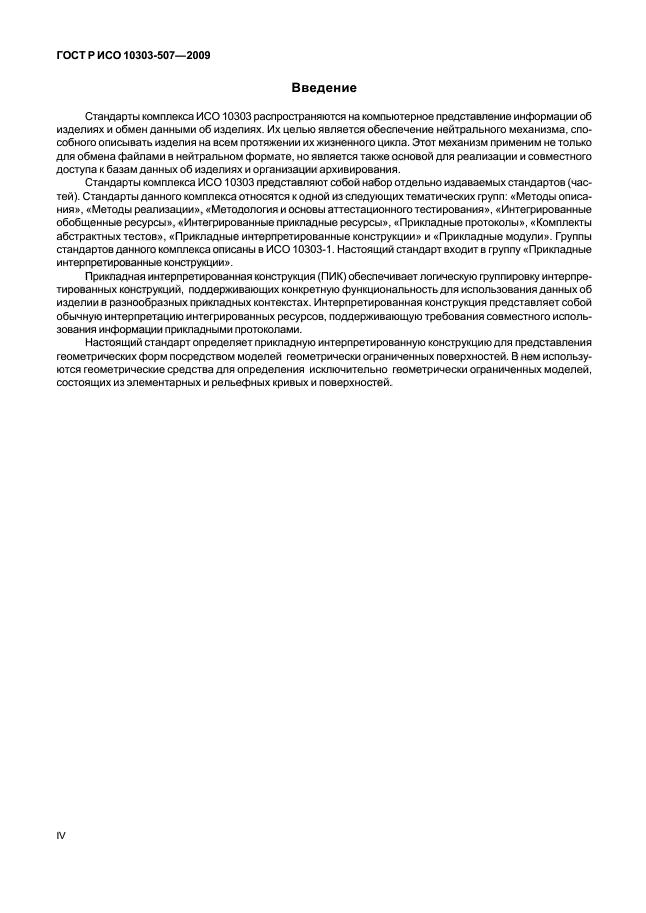

Обозначение: | ГОСТ Р ИСО 10303-507-2009 |
Текущий статус документа: | действующий |
Название документа рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 507. Прикладные интерпретированные конструкции. Геометрически ограниченная поверхность | Название документа англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 507. Application interpreted construct. Geometrically bounded surface | Дата актуализации текста: | 01.12.2013 | Дата издания: | 28.09.2010 | Дата введения: | 01.07.2010 | Дата последнего изменения: | 22.05.2013 | Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению геометрических форм посредством моделей геометрически ограниченных поверхностей.

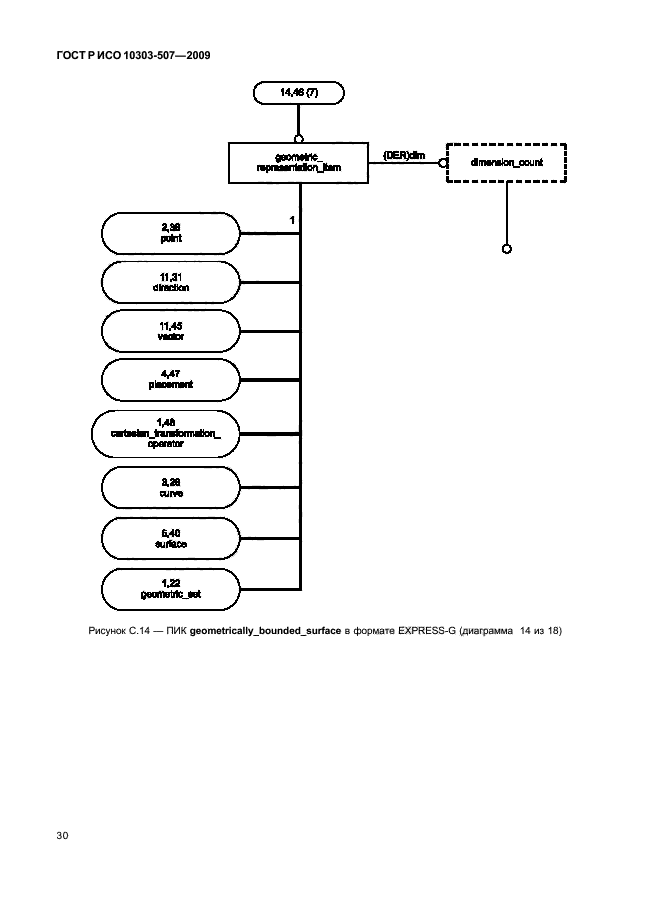

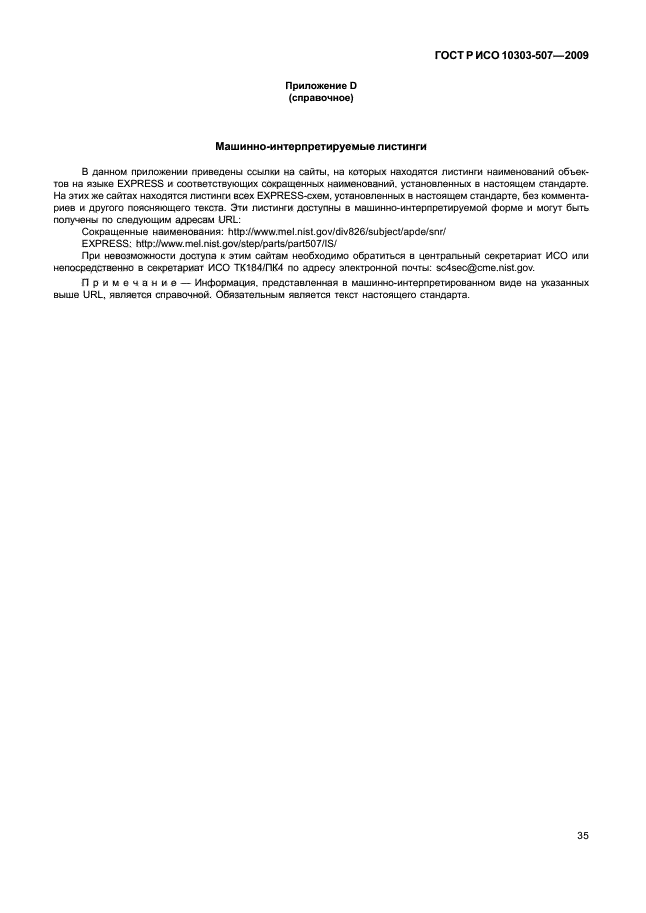

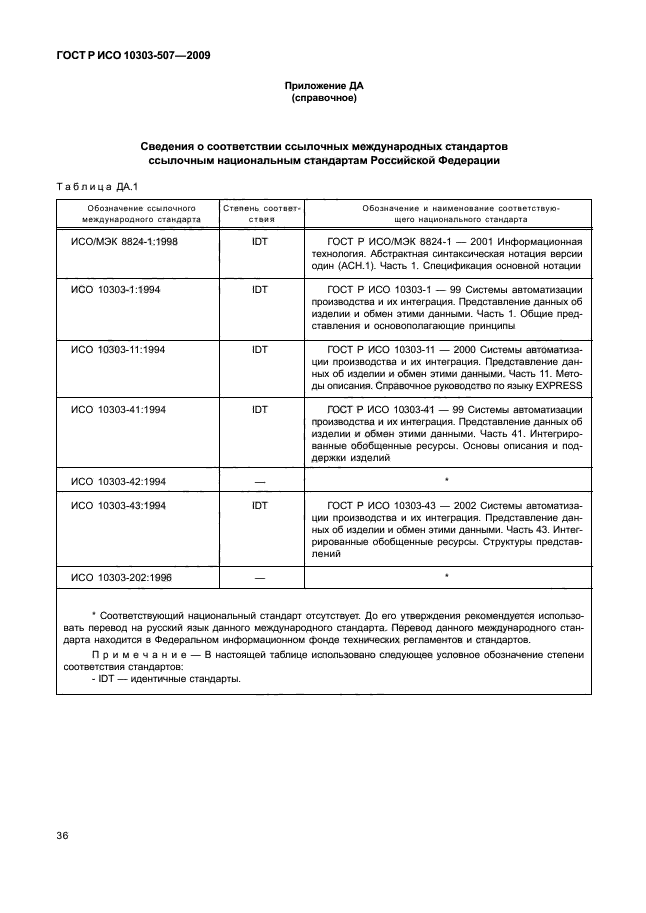

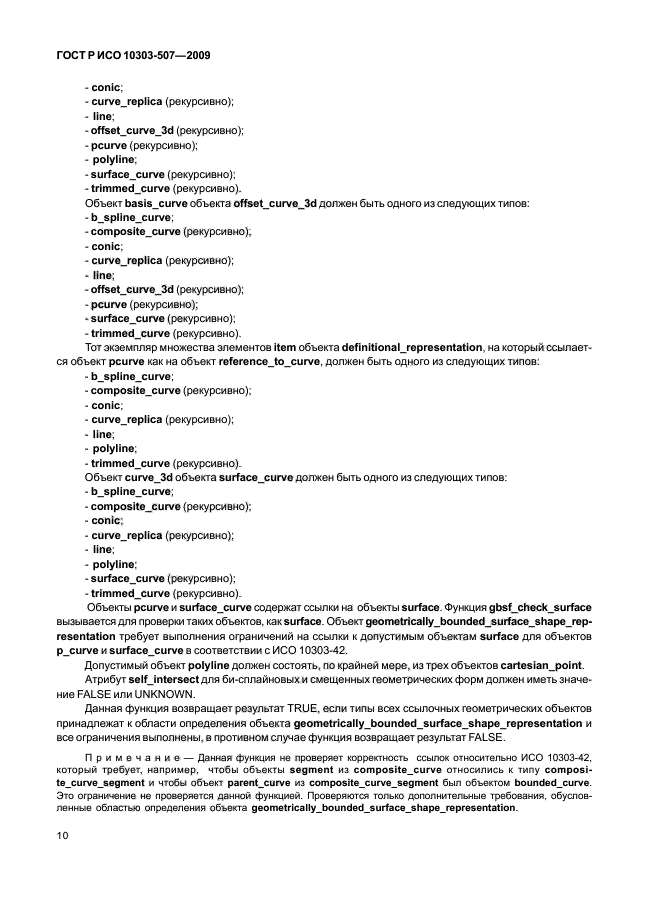

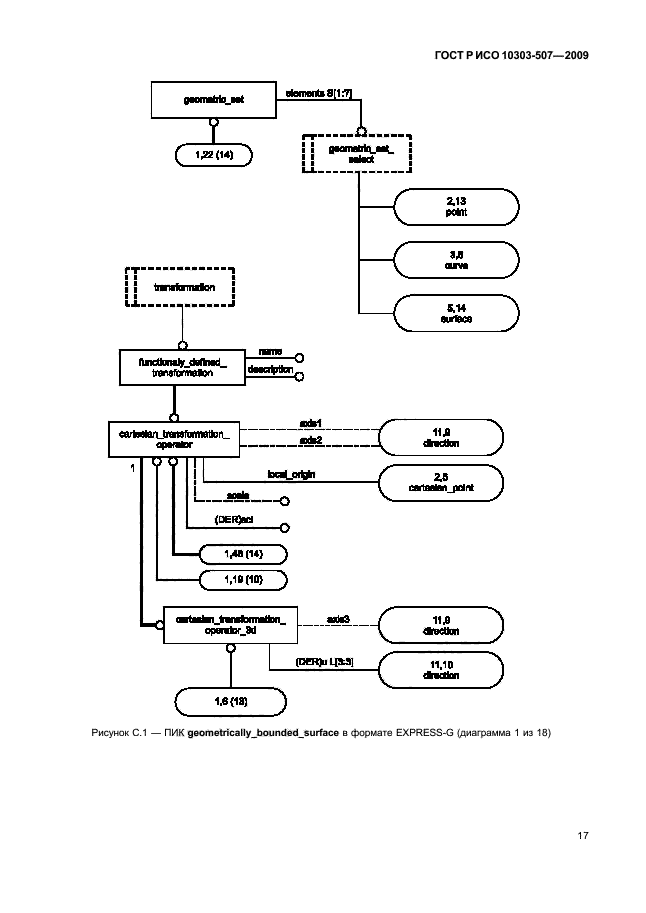

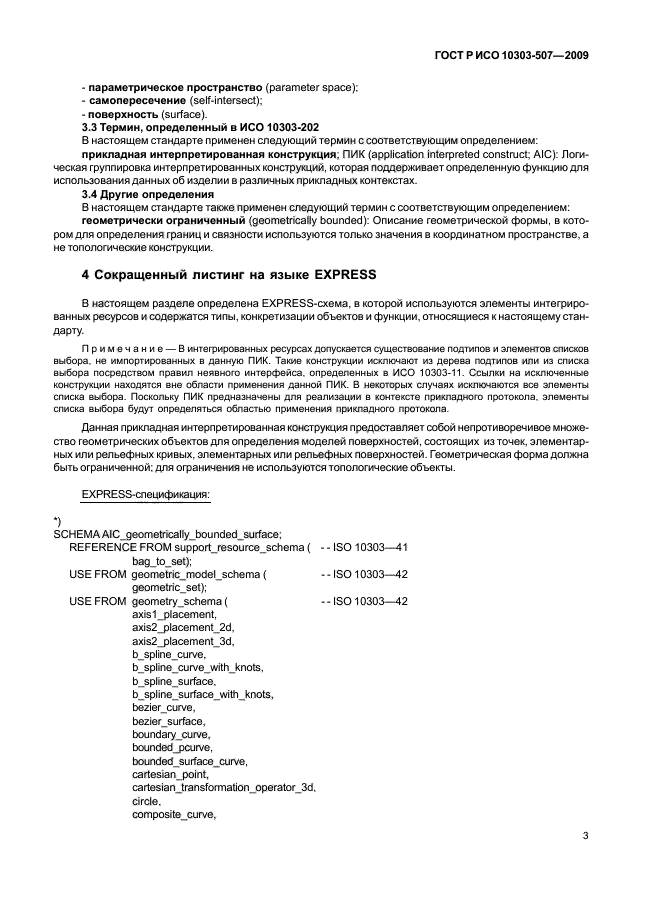

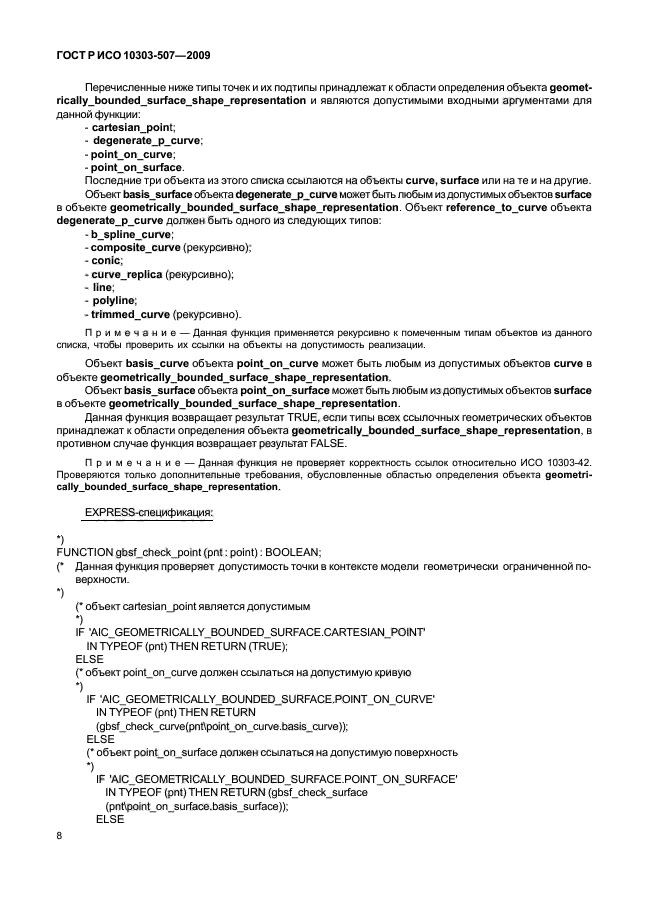

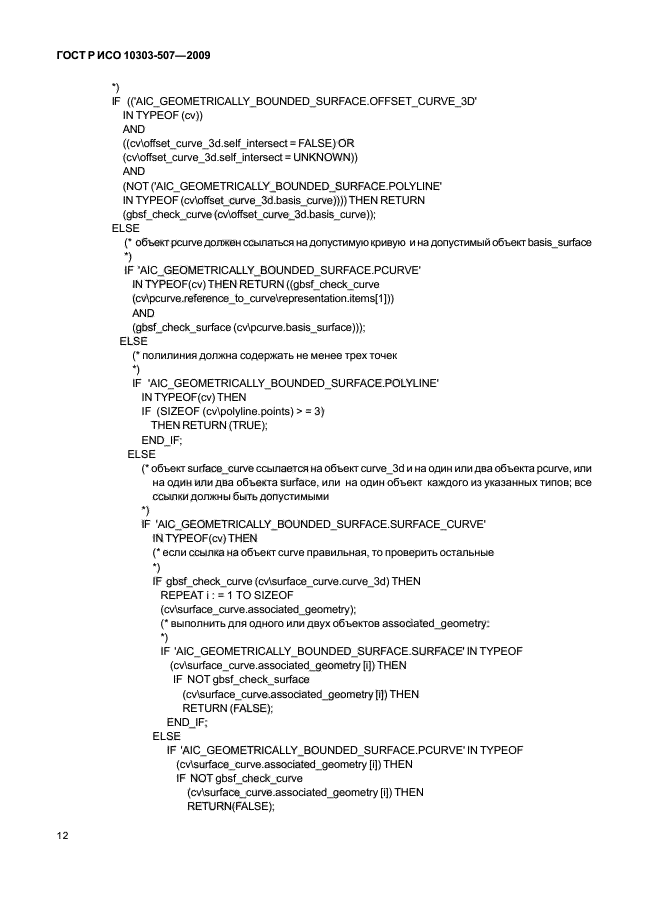

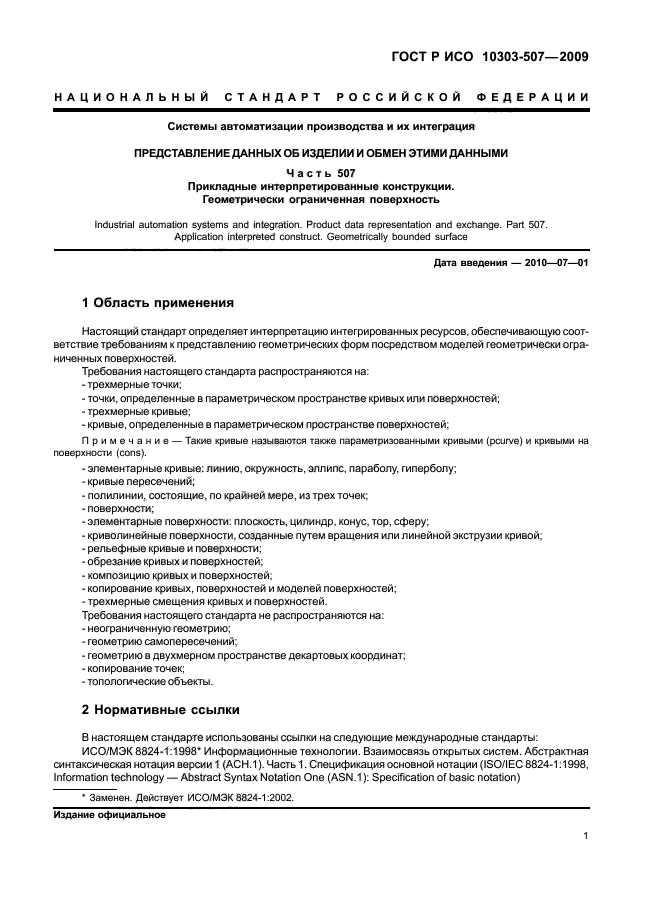

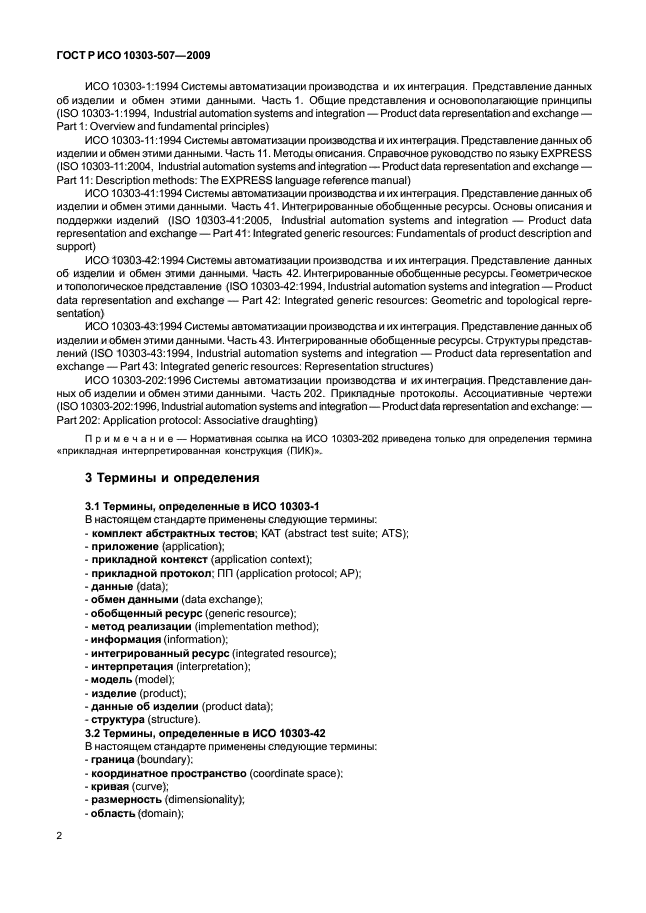

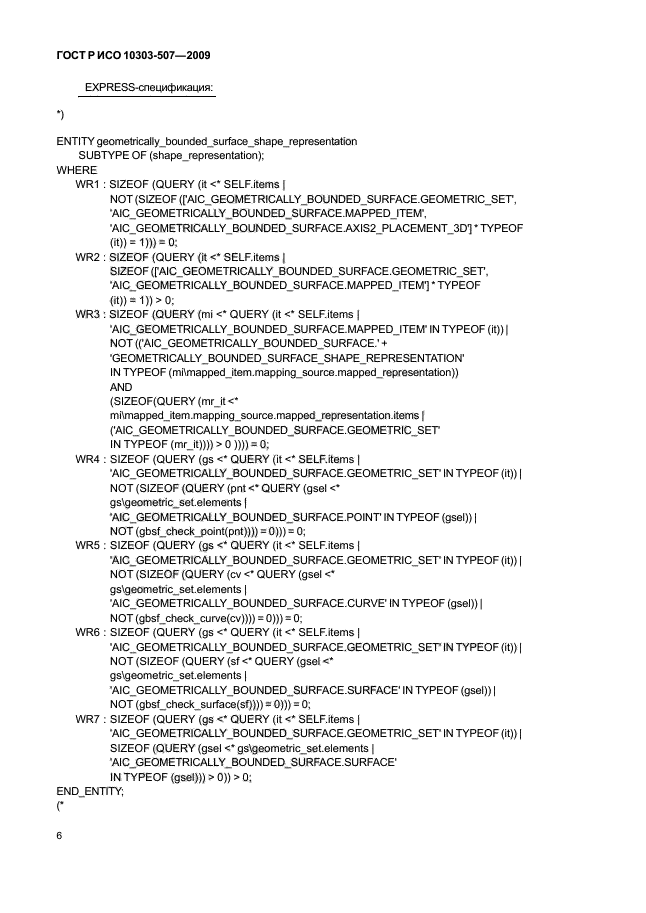

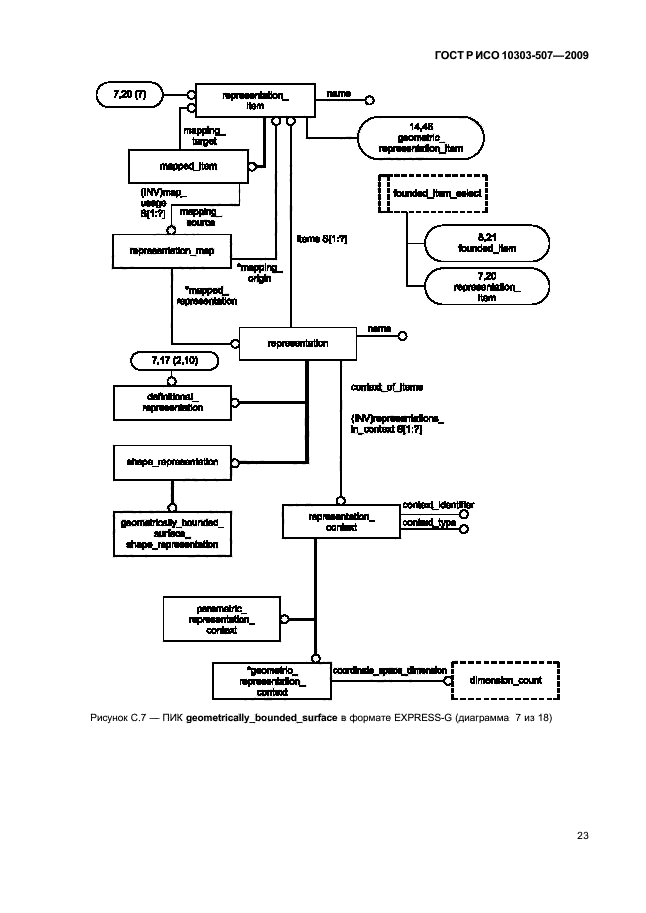

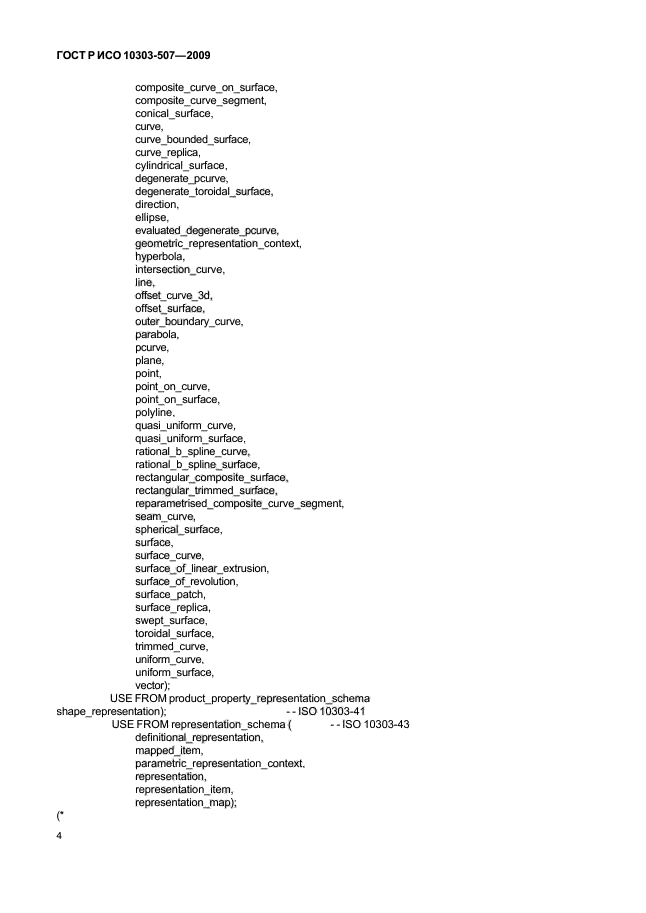

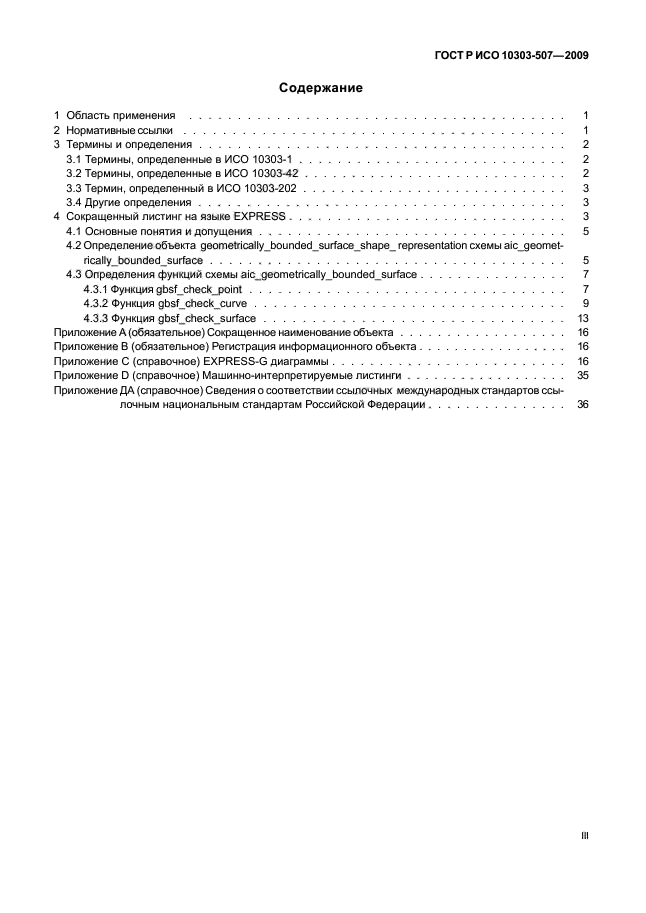

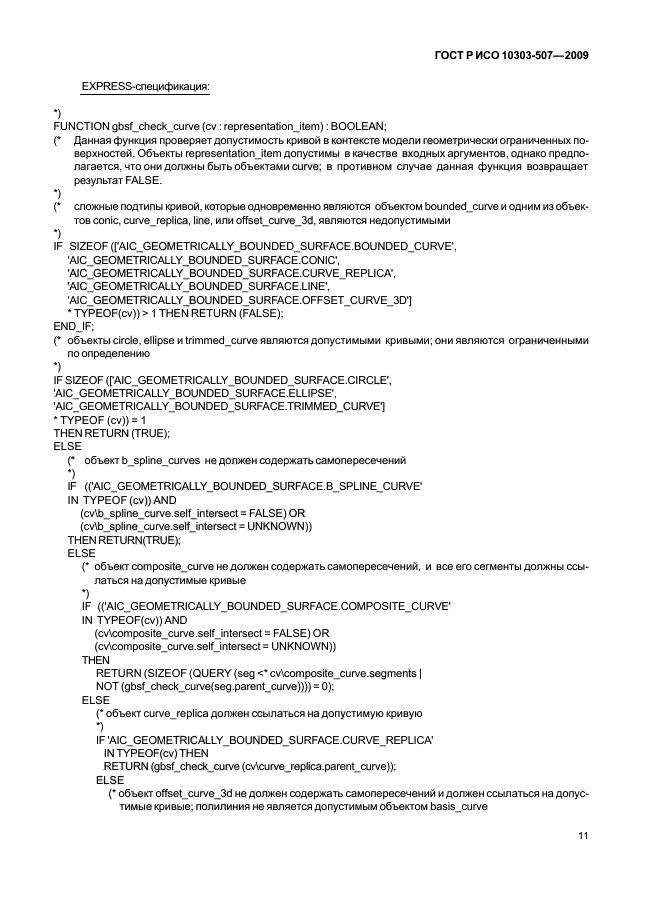

Требования настоящего стандарта распространяются на:

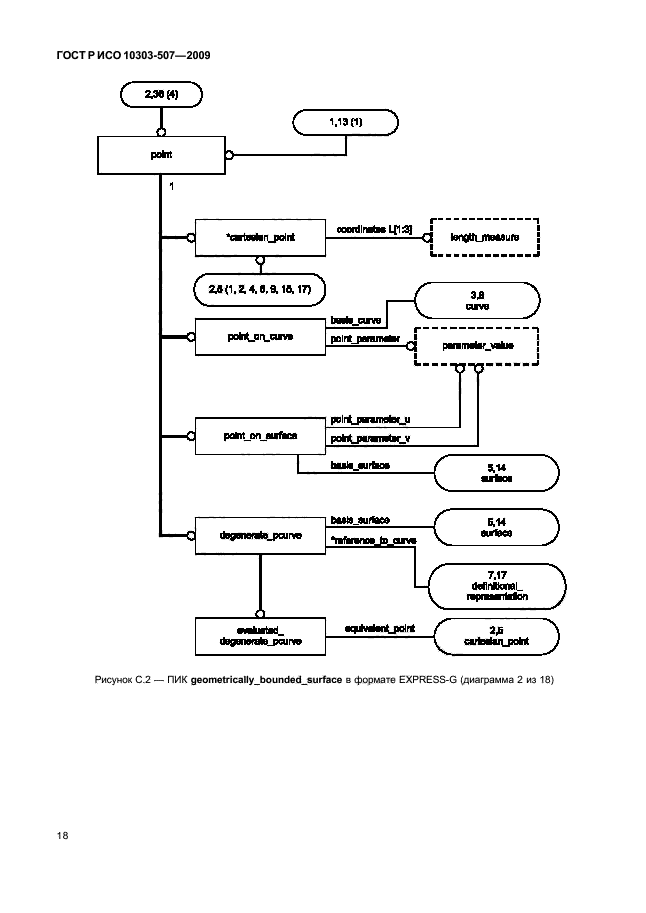

- трехмерные точки;
- точки, определенные в параметрическом пространстве кривых или поверхностей;

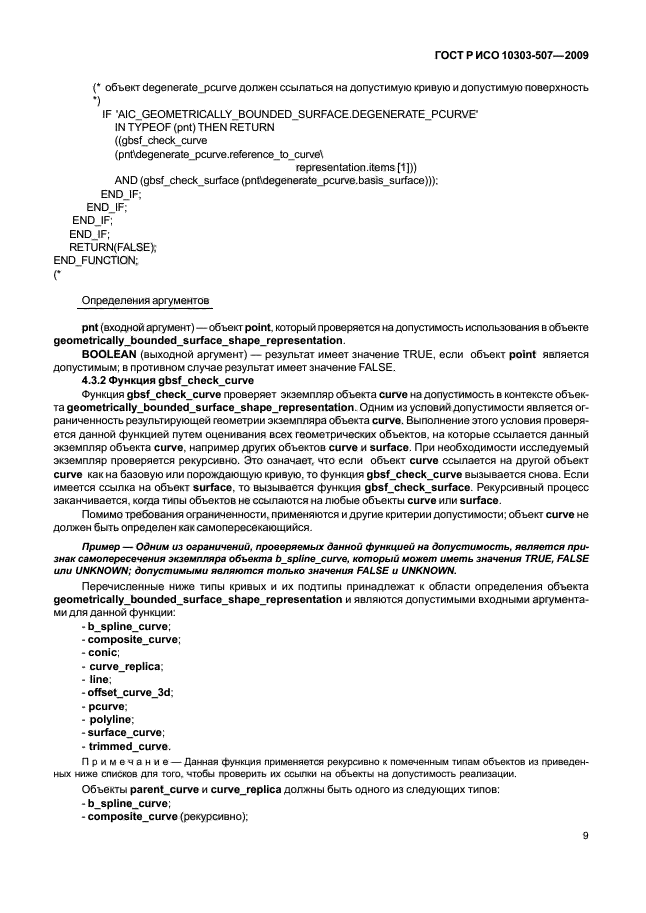

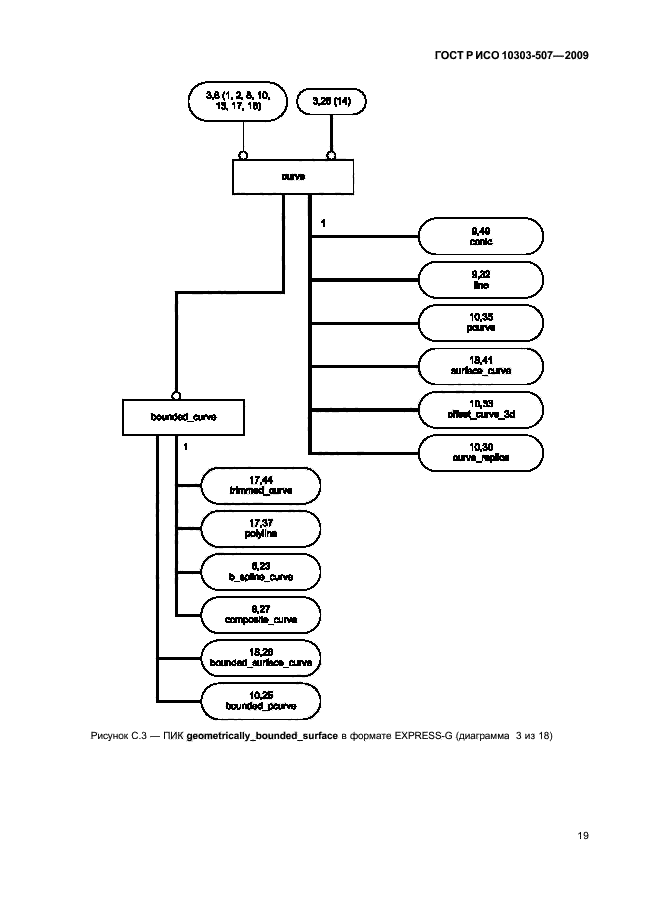

- трехмерные кривые;

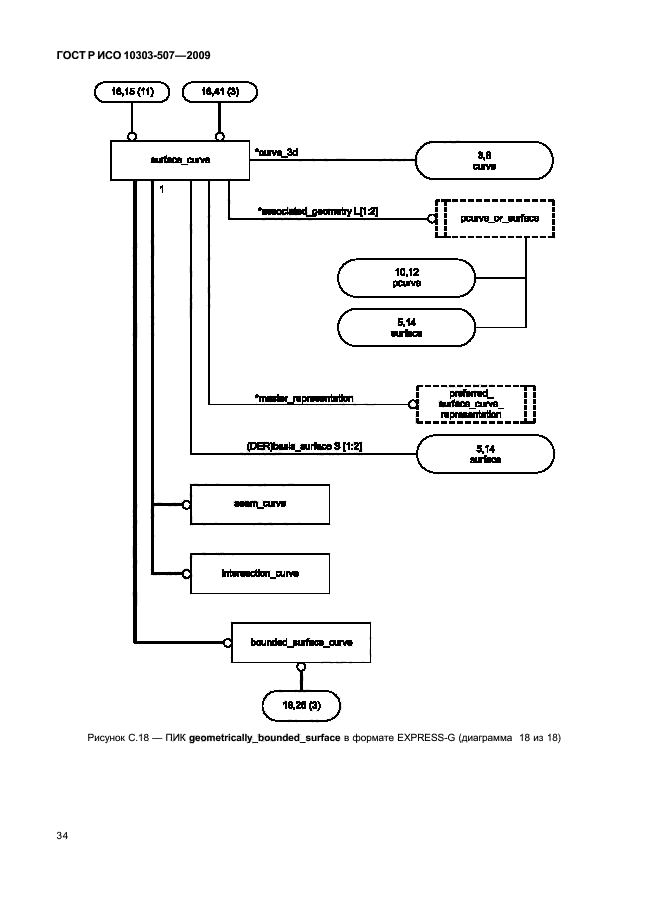

- кривые, определенные в параметрическом пространстве поверхностей;

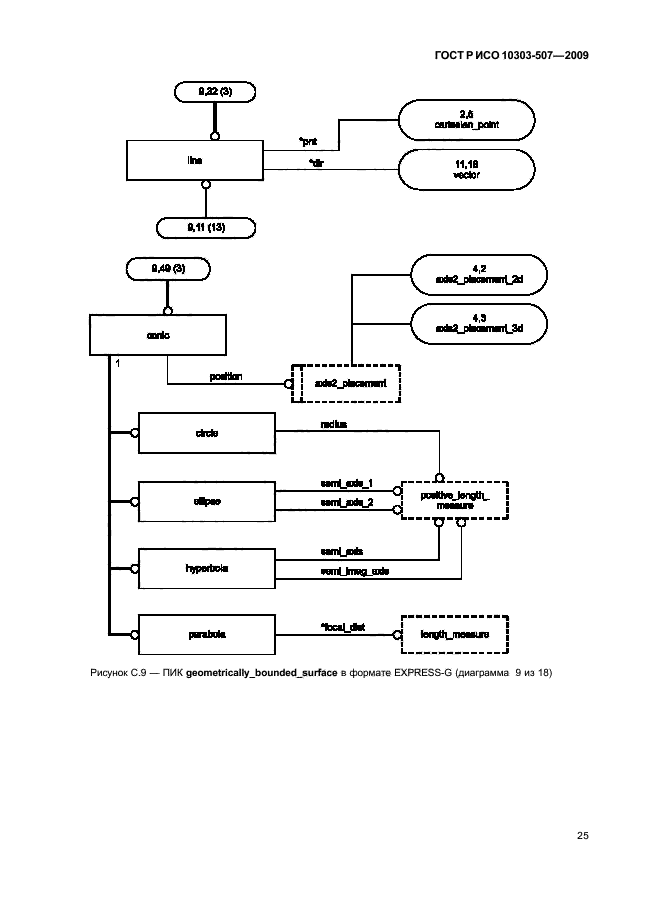

- элементарные кривые: линию, окружность, эллипс, параболу, гиперболу;
- кривые пересечений;

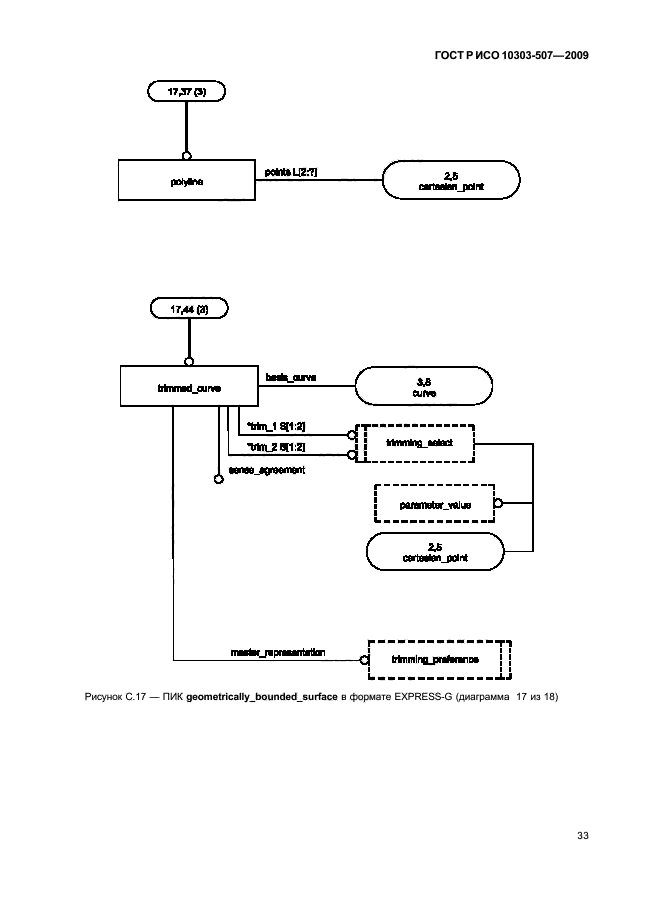

- полилинии, состоящие, по крайней мере, из трех точек;

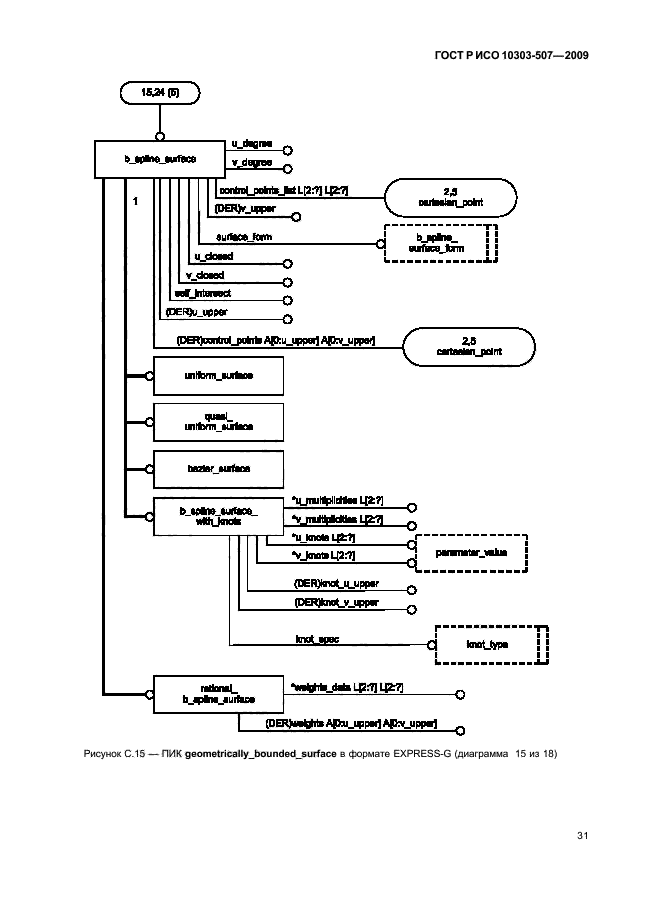

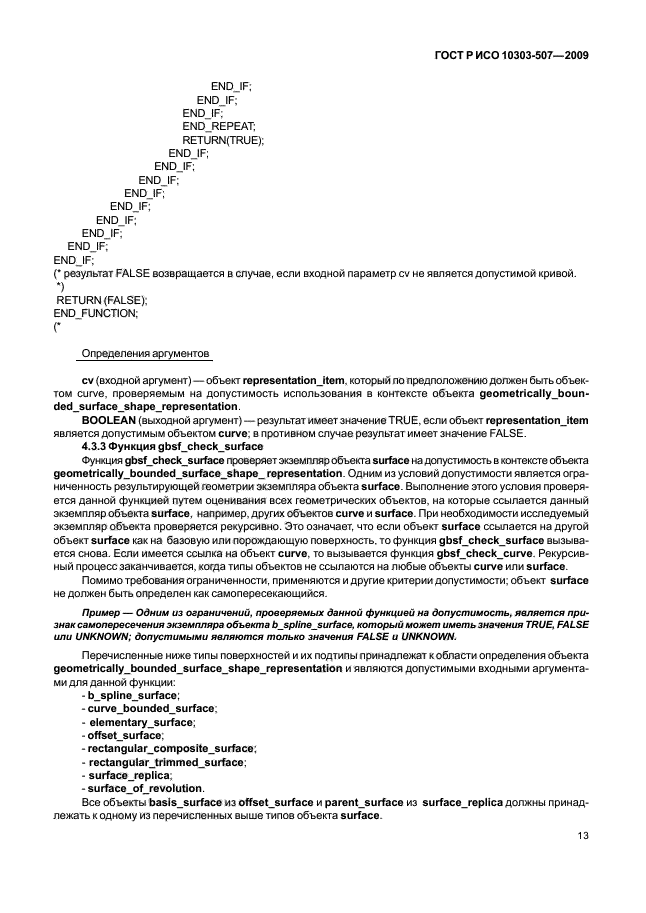

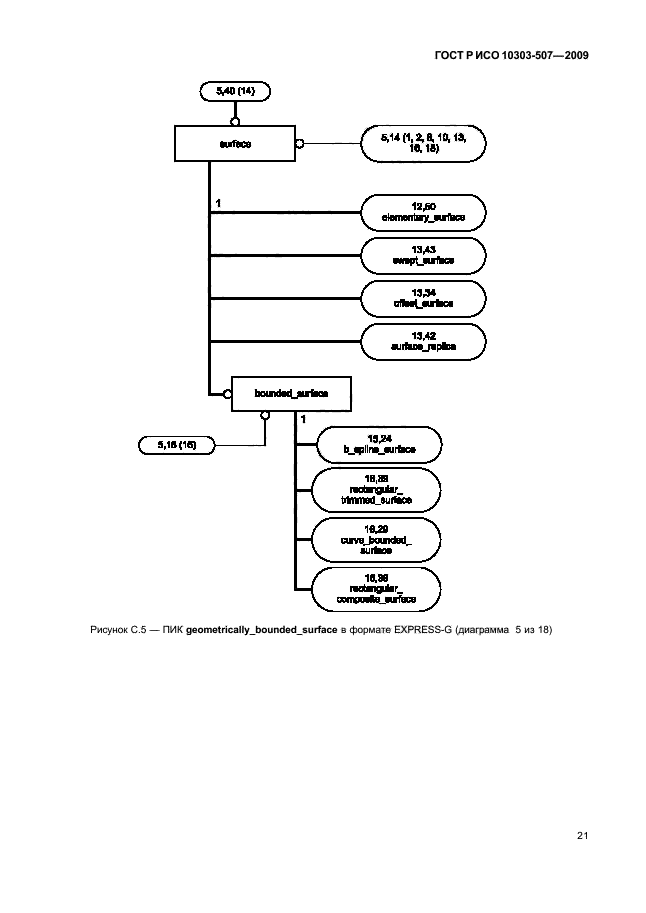

- поверхности;

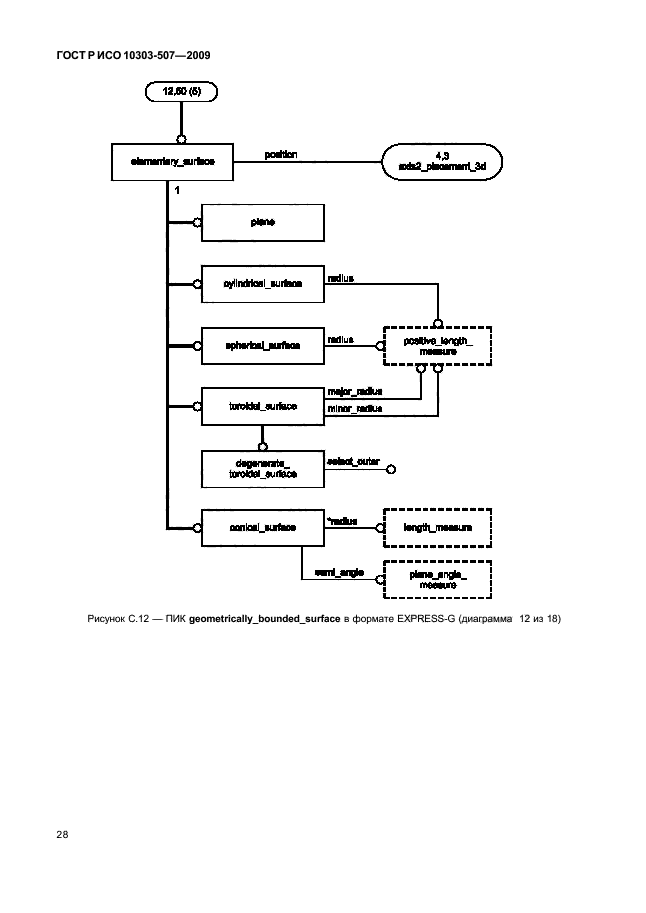

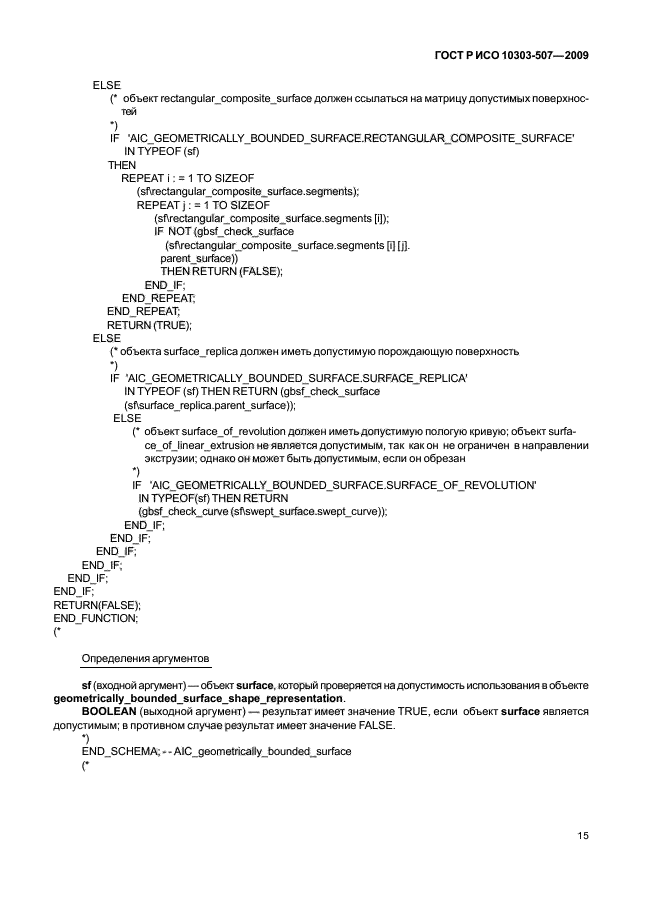

- элементарные поверхности: плоскость, цилиндр, конус, тор, сферу;

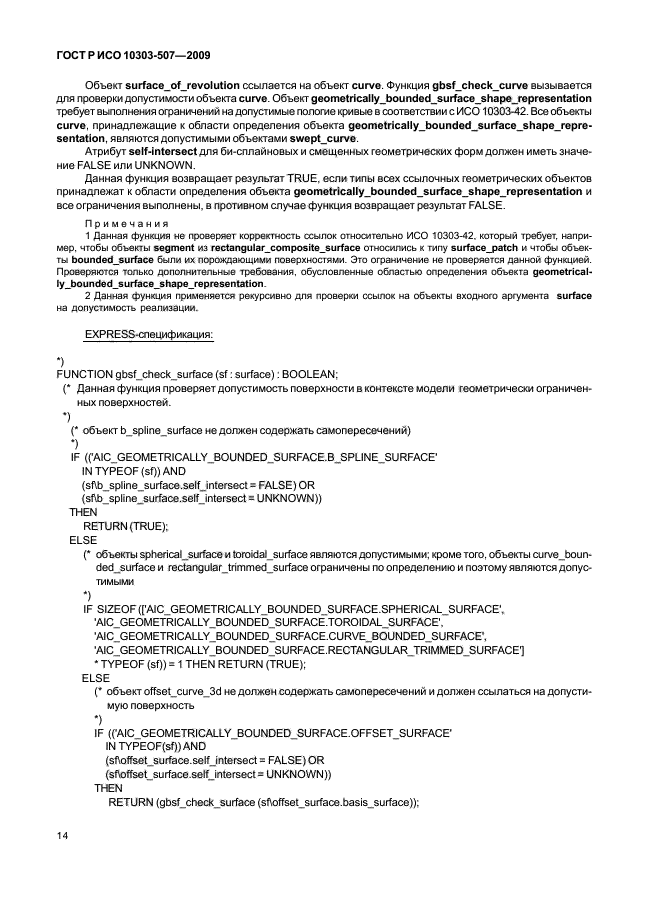

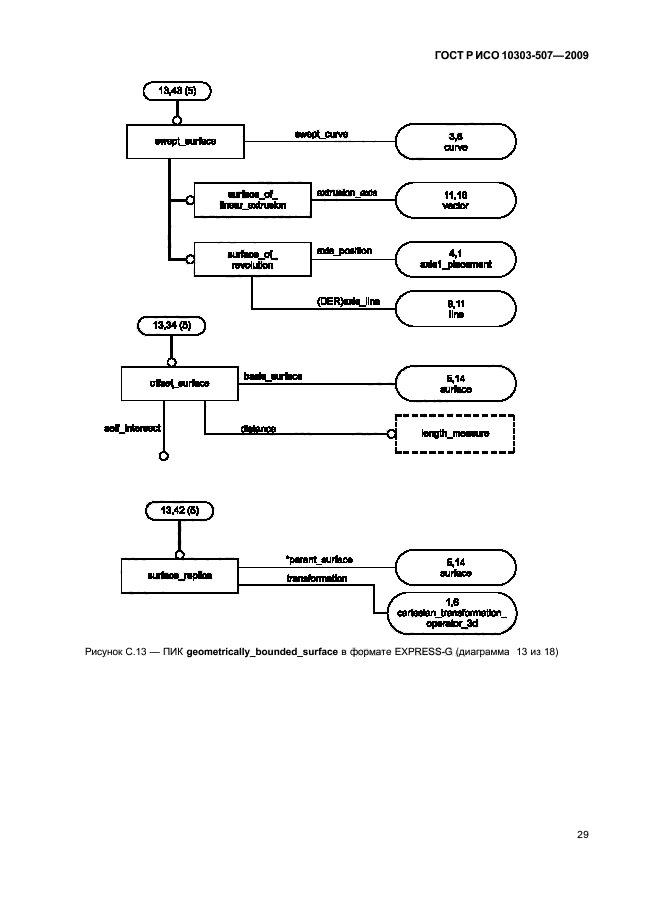

- криволинейные поверхности, созданные путем вращения или линейной экструзии кривой;
- рельефные кривые и поверхности;
- обрезание кривых и поверхностей;

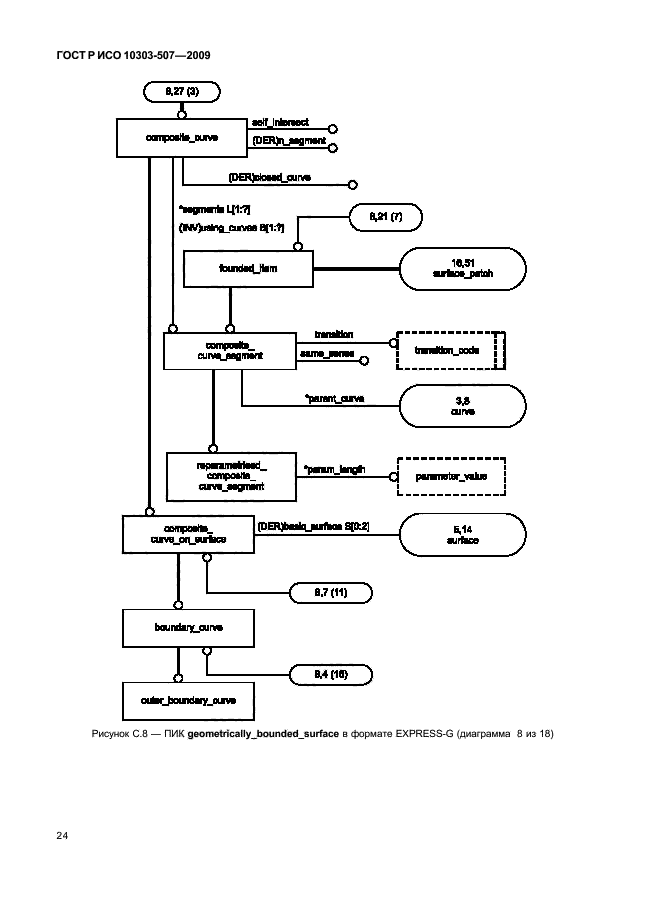

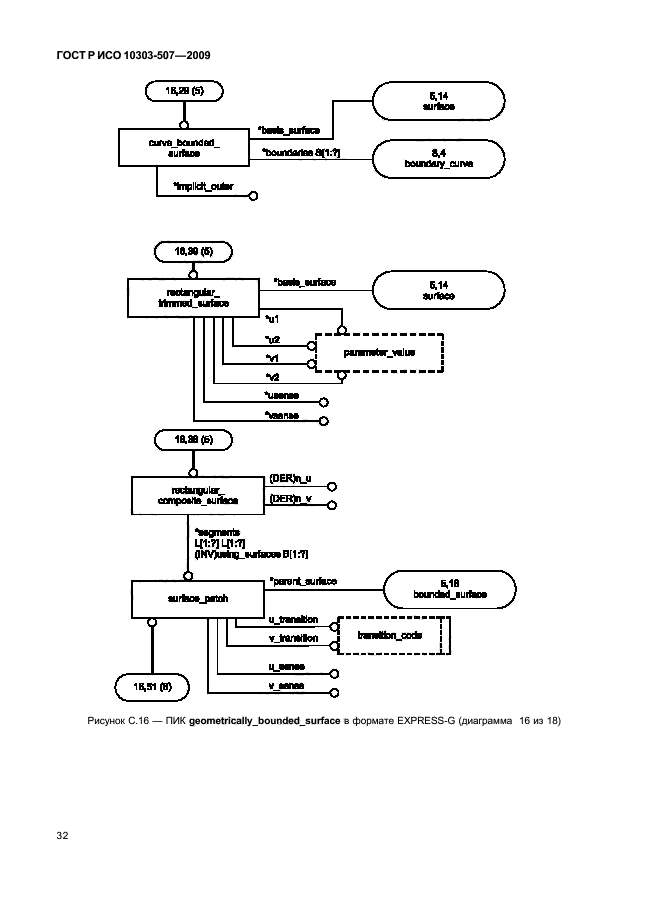

- композицию кривых и поверхностей;

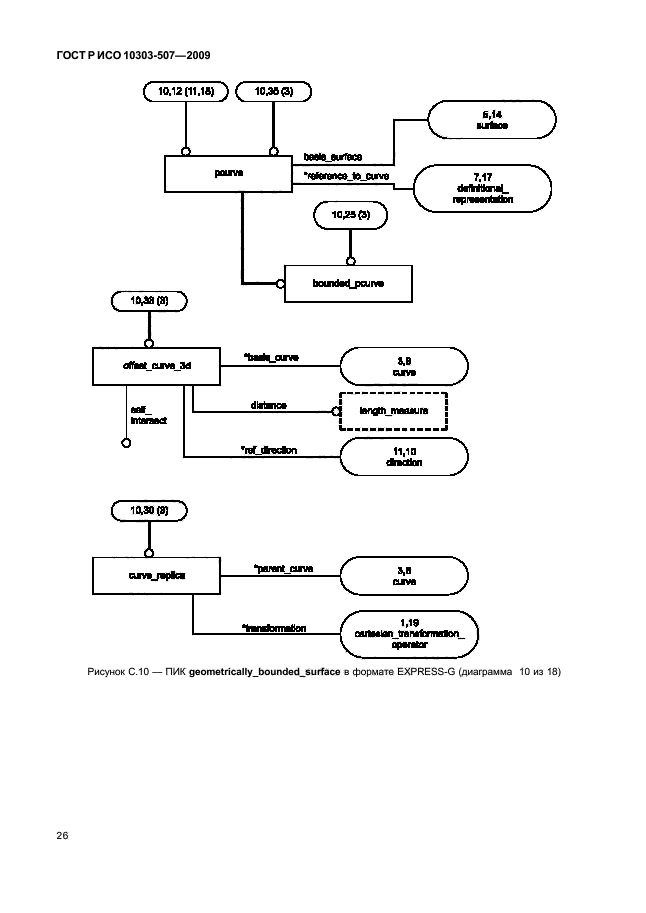

- копирование кривых, поверхностей и моделей поверхностей;
- трехмерные смещения кривых и поверхностей.
Требования настоящего стандарта не распространяются на:
- неограниченную геометрию;
- геометрию самопересечений;
- геометрию в двухмерном пространстве декартовых координат;
- копирование точек;
- топологические объекты | |
|
|
