ТРУБЫ МЕТАЛЛИЧЕСКИЕ
И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ К НИМ

Часть 4

ТРУБЫ ИЗ ЧЕРНЫХ МЕТАЛЛОВ И СПЛАВОВ
ЛИТЫЕ И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ К НИМ.
ОСНОВНЫЕ РАЗМЕРЫ.
МЕТОДЫ ТЕХНОЛОГИЧЕСКИХ ИСПЫТАНИЙ
ТРУБ

ГОСТ 8953-75*

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
КРЕСТЫ С ДВУМЯ ПЕРЕХОДАМИ

Основные размеры

Ductile iron fittings with parallel
thread for pipelines.
Four-way junction pieces with two passages. Basic dimensions.

ГОСТ
8953-75*

Взамен
ГОСТ 8953-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

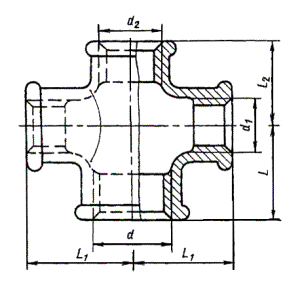

1. Основные размеры крестов должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию креста.

Размеры в мм

Условный проход
Dy´Dy1´Dy2

Резьба

L

L1

L2

Масса без покрытия, кг, не более*

d

d1

d2

Вариант по ГОСТ 8944-75

1

2

20´15´15

G 3/4 - В

G 1/2 - В

G 1/2 - В

30

31

28

0,200

0,180

20´20´15

G 3/4 - В

G 3/4 - В

G 1/2 - В

33

33

31

0,264

0,217

25´15´20

G 1 - В

G 1/2 - В

G 3/4 - В

32

34

30

0,252

0,230

25´20´20

G 1 - В

G 3/4 - В

G 3/4 - В

35

36

33

0,316

0,268

32´20´25

G 13/4- В

G 3/4 - В

G 1 - В

36

41

35

0,396

0,342

* Для справок.

Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.

Примеры условных обозначений

Креста с двумя переходами без покрытия с Dу 25 мм на Dу1 15 мм и Dу2 20 мм:

Крест 25´15´20 ГОСТ 8953-75

То же, с цинковым покрытием:

Крест Ц-25´15´20 ГОСТ 8953-75

(Измененная редакция, Изм. № 1).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
