ОСТ 24.125.166-01 СТАНДАРТ ОТРАСЛИ БЛОКИ ПРУЖИННЫЕ ДЛЯ ОПОР КОНСТРУКЦИЯ И РАЗМЕРЫ Предисловие 1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш») ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В. 2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г. 3 ВЗАМЕН ОСТ 108.275.69-80 СТАНДАРТ ОТРАСЛИ
Дата введения 2002-01-01 1 Область примененияНастоящий стандарт распространяется на блоки пружинные для пружинных катковых опор трубопроводов ТЭС и АЭС и устанавливает их конструкцию и размеры. 2 Нормативные ссылкиВ настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры ГОСТ 9467-75 Электроды покрытые металлические для ручной дуговой сварки конструкционных теплоустойчивых сталей. Типы ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия ОСТ 24.125.107-01 Тяги резьбовые. Конструкция и размеры ОСТ 24.125.109-01 Пружины винтовые цилиндрические. Конструкция и размеры ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия. 3 Конструкция и размеры3.1 Конструкция, основные размеры и материал деталей пружинных блоков при рабочих деформациях должны соответствовать указанным на рисунке 1 и в таблицах 1 - 2. 3.2 Сварку производить электродами типа Э46А ГОСТ 9467. 3.3 Маркировка и остальные технические требования по ОСТ 24.125.170. 3.4 Пример условного обозначения пружинного блока исполнения 01: БЛОК ПРУЖИННЫЙ 01 ОСТ 24.125.166

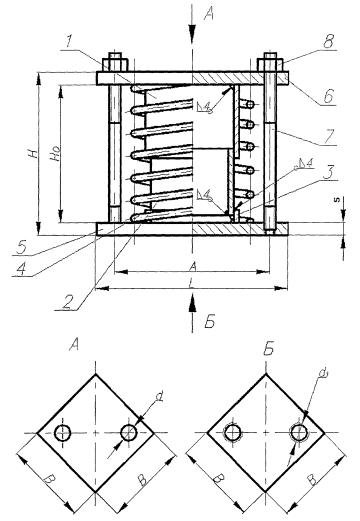

1 - кольцо; 2 - направляющая труба; 3 - кольцо; 4 - пружина; 5 - основание; 6 - основание; 7 - резьбовая тяга; 8 - гайка Таблица 1 Основные размеры пружинных блоков для опор
Таблица 2 Спецификация пружинных блоков Разметы в миллиметрах
Ключевые слова: блоки пружинные, опоры трубопроводов, конструкция, размеры, маркировка. СОДЕРЖАНИЕ
|
